维修人员来找笔者帮助分析、诊断故障的所在。笔者到现场看到水泵已经又拆下来。维修人员介绍说,散热器冷却风扇的控制电路部分,冷却系统机械部分节温器、水泵、散热器、水管、汽缸盖等都拆下检查过了,并且确认都是正常的。维修人员把分析到的故障部位,通过以上的分析排查,没有找到故障点,现在就是不知道为什么冷却液不循环,到底是哪里有问题呢?

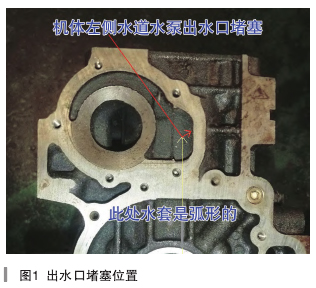

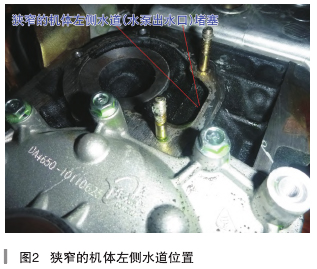

笔者首先分析了DA465QA发动机冷却系统大循环线路,冷却液从散热器回水(下水管)进入汽缸体前端右侧(水泵进水口)水套,然后进入水泵(叶轮),由旋转的叶轮产生离心力,推动冷却液流向发动机汽缸体左侧(如图1所示)冷却水套,经汽缸盖水套、汽缸盖出水口、节温器(87℃大循环阀开始打开时)、节温器盖、缸盖出水管(上水管)进入冷却液散热器进行大循环。接下来笔者按照分析的冷却液大循环线路逐项排查:(1)从散器回水管开始(下水管)进入汽缸体前端右侧(水泵进水口)水套,吹通无阻塞;(2)检查水泵(叶轮)旋转无异常,测量水泵叶轮与发动机体(结合处)水泵座间隙为1mm,在正常范围内,水泵检查结果正常;(3)检查发动机机体左侧冷却水套,冷却液经此处由汽缸盖水套、汽缸盖出水口进入散热器完成循环。此出水口处水道最窄(如图2所示),只有几毫米宽而且还是弧形通道,是极容易产生堵塞的地方。此时用一根塑料条一捅机体左侧的水套(水泵出水口),冷却液及堵塞物流出来了(如图3所示),堵塞的地方找到了。故障原因就在这里,水泵旋转的离心力被阻挡,发动机机体内的冷却液不能循环,致使发动机水温持续升高、散热器冷却风扇常转的故障现象发生。
故障排除:把机体左侧最前端的水堵取下(如图4所示),清理水泵座(出水口侧)与机体左侧水道之间的堵塞物,清理完毕,安装好水泵、正时齿带,装回节温器,试车,当发动机水温达到85℃左右,节温器打开,水箱上、下水管都开始热了,说明冷却液已经循环了。当水温达到93℃时,散热器风扇开始低速运行;当水温降到87℃时,低速风扇停止运行。当水温达到98℃以上时,高速风扇开始运行,当水温降到93℃时,高速风扇停止运行。冷却液循环正常,发动机声音也恢复正常了,水温高、冷却风扇常转故障彻底排除。
