Y43M皮卡样车试制中的启动故障
来源:本站整理  作者:佚名  2013-02-21 08:34:29

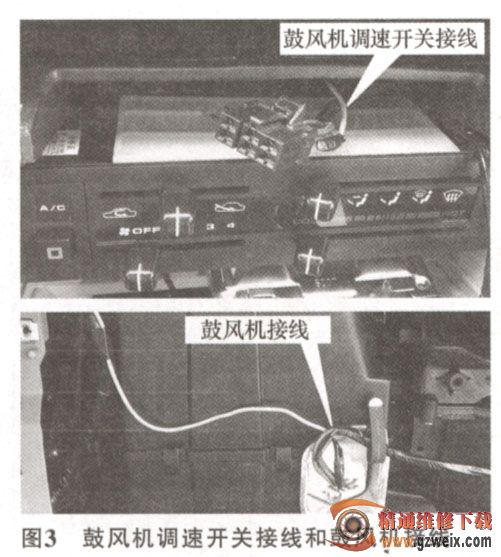

    故障排除已经确定245E, 245A两线短路,但短路点位置却不知道。若要拆开主线束寻找短路点,不但需要拆除仪表板及内部构件,而且会对主线束本体造成较大的损伤。于是决定,从两端断开鼓风机高速线245A(即在主线束的鼓风机调速开关插接件和鼓风机插接件两处断开),另外接入同线径的一根导线,这根线就与245E完全脱离了,如图3所示。经试车,已经恢复正常。



    故障原因分析按照图纸设计,线号245E,245A是分别接人不同回路的,二者间没有关联。在图纸回路表上已经注明。经咨询线束厂家,回复说新来一批技术人员,看到线号245E, 245A仅后缀不同,于是认为是内接的,就直接做成内接了,并没有核对回路表。



    至于点火钥匙回到1档发动机仍不熄火,这与继电器工作电压的回差特性有关。经咨询ECU主电源继电器的供货厂家,此继电器的额定工作电压为12V,其吸合电压在4.57.0 V,释放电压在1.13.9 V之间。Y43鼓风机端电压、电流数据见表1。当鼓风机调速开关拨在1档,此时ECU主电源继电器线圈的两端电压为13.5-9.5=4 V,低于最低吸合电压4.5 V,因而不会吸合。而在2,3,4档,ECU主电源继电器线圈的两端电压分别为5.7, 7.7, 10.5 V,高于继电器的最低吸合电压4.5 V, ECU加电工作。当鼓风机调速开关从高档位回到1档时,ECU主电源继电器线圈的两端电压降到4V,却高于继电器的最高保持电压3.9 V,因而继电器仍然保持吸合,ECU不会断电。





    线号245E, 245A分别接人不同回路,却使用了相同编号,仅后缀不同。为避免混淆,更改图纸换成不同的线号。

上一页  [1] [2]
