众泰汽车ABS灯常亮及ABS失效故障检修

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车维修 > 其它国产车系实例

来源：汽车维修作者：佚名 2014-11-27 08:10:10

    打开众泰汽车点火开关，仪表ABS指示灯点亮故障，会出现2种情况：
    LABS灯常亮

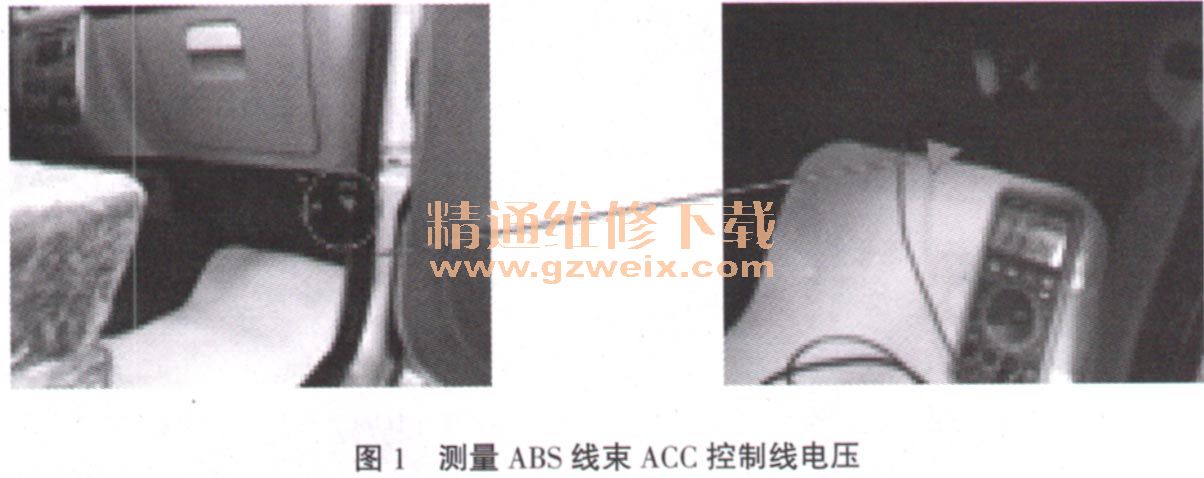

    检查第1步：把点火开关打开，用万用表或者试灯来测量ABS执行器线束插头的ACC控制线（点火开关控制火线），见图1，测量线束电压为蓄电池电压，如电压不正常，会出现以下故障。

    （1）副驾驶下面ABS线束与地板线束连接处（如图2所示）出现：漏插、未插到位，端子脱落，端子插歪。

    检查方法：①察看线束插头是否漏插、未插到位，端子是否脱落；②把线束插头拔出来，察看端子是否插歪。
    排除方法：①线束插头漏插、未插到位的，插好；②线束插头端子脱落的，先检修端子的反卡功能，插上端子，插上插头；③端子插歪的，用拨针把歪的端子拨正，插上插头。
    （2）保险丝盒发动机诊断保险丝烧断，保险丝盒与线束连接插头出现：漏插、未插到位，端子脱落，端子插歪。
    一检查方法：①察看发动机诊断保险丝是否烧断；②察看线束插头是否漏插、未插到位，端子是否脱落；③把线束插头拔出来，察看端子是否插歪。
    排除方法：①保险丝烧断的，更换保险丝；②线束插头漏插、未插到位的，插好；③线束插头端子脱落的，先检修端子的反卡功能，插上端子，插上插头；④端子插歪的，用拨针把歪的端子拨正，插上插头。
    检查第2步：检查ACC控制线正常后，检查以下问题：
    （1 ）ABS执行器线束插头连接（见图3）出现：漏插、未插到位，端子插歪，端子脱落。

    检查方法：①察看线束插头是否漏插、未插到位，端子是否脱落；②把线束插头拔出来，察看端子是否插歪。
   排除方法：①线束插头漏插、未插到位的，插好；②线束插头端子脱落的，先检修端子的反卡功能，插上端子，插上插头；③端子插歪的，用拨针把歪的端子拨正，插上插头。
      （2 ）ABS保险丝烧断，保险丝底座端子脱落、插歪等。
    检查方法：①察看保险丝（见图4）是否烧断；②把保险丝拔出来，观看底座端子是否脱落与插歪。

    排除方法：①保险丝烧断的，更换保险丝；②线束插头端子脱落的，先检修端子的反卡功能，插上端子，插上插头；③端子插歪的，用拨针把歪的端子拨正，插上插头。

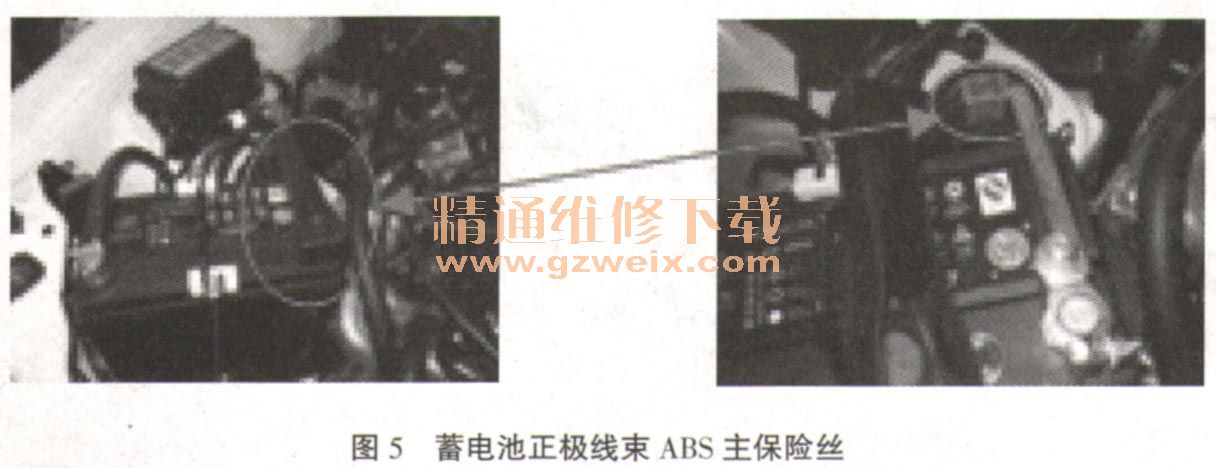

    （3）蓄电池正极线束ABS主保险丝（见图5）烧断、漏装，ABS正极线束未装。

    检查方法：察看ABS主保险丝是否装上，ABS主保险丝是否烧断，ABS正极线束是否漏装。
    排除方法：ABS主保险丝漏装的，装上；ABS主保险丝烧断的，更换；ABS正极线束漏装的，装上。
