断开
蓄电池负极,测量DLC上CAN-H与CAN-L的端子间电阻为57.0Ω,正常;测量CAN-H与搭铁间电阻为77.9Ω,异常(正常应为无穷大);CAN-L与搭铁间电阻为21.1Ω,异常征常应为无穷大)。根据测量结果,判断CAN-H和CAN-L均与车身存在短路问题。
用万用表测量CAN-L与搭铁之间电阻,并逐个断开与CAN网络有关系统的控制单元,电阻挡观察电阻值有没变化。逐个断开ECM、
ABS、仪表、
BCM、
PEPS以及左侧A柱下方线束接插器,万用表均显示电阻为21.1Ω。当断开右侧A柱下方线束接插器后电阻变为无穷大,观察线束接插器内有大量铜锈,以为故障点找到了(图5)。待处理锈蚀后插回,万用表电阻挡还是显示21.1Ω,故障点显然不是此处。
重新整理之前的维修思路,突然想起仪表板上的
TPMS故障灯也是点亮的,该系统也有控制单元,不知道是否与本次故障有关。查阅维修手册得知,之前检查到的锈蚀插接器通往底盘线束,底盘线束上就有
TPMS控制器单元。用万用表电阻挡测量CAN-L与搭铁之间电阻,断开换挡杆下方
TPMS控制单元接插器后,电阻变为无穷大,插上后为21.1Ω,明显异常。断开丁PMS控制单元接插器,将其他系统控制单元接插器全部复位,连接
蓄电池负极,此时按起动按钮可以正常起动。由此确定故障为
TPMS控制单元损坏所致。

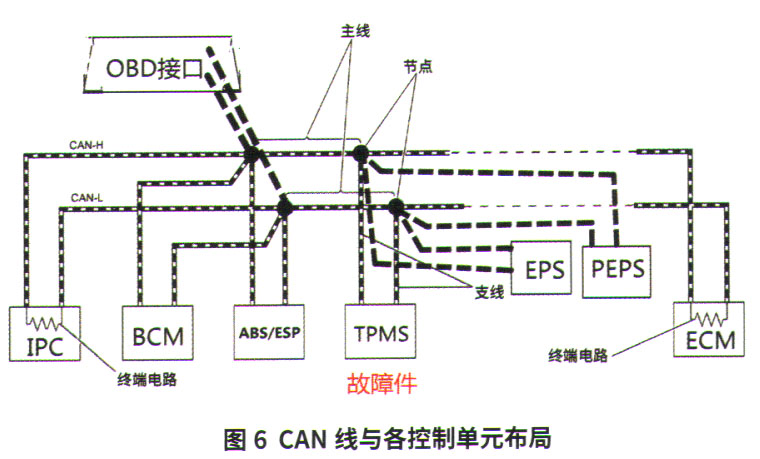

回顾总结:该车CAN线与各控制单元及故障点的布局图6所示。引起该故障的主要原因是CAN网络中
TPMS控制单元内部损坏,造成各系统控制单元之间通讯出现瘫痪,导致仪表上各系统指示灯出现闪亮。
PEPS系统接收到驾驶员的合法起动指令,并通过CAN网络向ECM发出的起动信号,但此时CAN网络处在瘫痪状态,ECM无法接收到正常起动请求信号,导致起动机不运转。另外,由于是右前A柱下方的插接器内部出现大量铜锈,也影响了信号的传输。
