HINO(日野) 混凝土搅拌车突然出现冒蓝烟
来源:本站整理  作者:佚名  2013-01-02 12:47:33

   一辆HINO(日野)500系列混凝土搅拌车突然出现冒蓝烟现象.同时所有仪表均不工作。

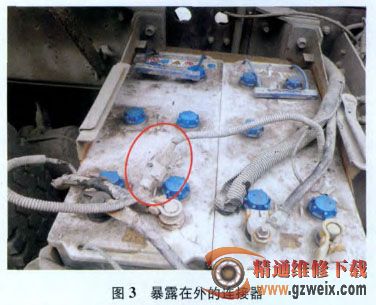

    故障诊断据驾驶人反映,故障出现后曾更换过发动机电控单元,但故障依旧。接车后,笔者对发动机电控单元的相关电路进行检查,在测量发动机电控单元的搭铁情况时发现了异常。接通点火开关,用数字万用表电压挡测得发动机电控单元搭铁端子与车身之间的电压为20.5 V(图1),发动机电控单元外壳与车身之间的电压为20.2 V(图2)。一般情况下,搭铁之间的电压降应不超过1V,否则说明搭铁不良,而现在搭铁之间的电压降竟有20.5 V,这说明搭铁严重不良。对蓄电池负极上的线路进行检查.发现蓄电池负极极柱上连接着一根直径为2.5 mm的黑色导线.经查看相关电路图,得知仪表、收放机及发动机电控单元的搭铁线均通过一个连接器与此线连接。由于该车蓄电池防护盖早已丢失,连接器暴露在外(图3).长期受雨水冲刷,内部已严重氧化.于是推断仪表和发动机不能正常工作均是由此处搭铁不良造成的。



重新清理、紧固连接器后试车。故障排除。
