一辆配备玉柴YC6A240-40发动机的东风天锦DFL3120B4车。用户反映：该车重车上坡时冷却液温度过高，冷却液温度指针升到红线并报警。
    故障诊断：接车后首先试车，当时室外温度为33℃，试车道路是乐业县武称至甘田路线，三级柏油路，车辆重载连续上坡约10 km，行驶了3 km左右时，冷却液温度达到100℃。客户立马挂入1挡，让发动机转速保持在1 800 r/min～2 000 r/min，冷却液温度慢慢下降至95℃。若用户不用1挡行驶，冷却液温度有可能超过100℃，甚至开锅。
    对车辆进行仔细检查，发现导风罩安装调整不当，风扇左上角露出导风罩2 cm，右侧和下面没有露出导风罩（图1）。

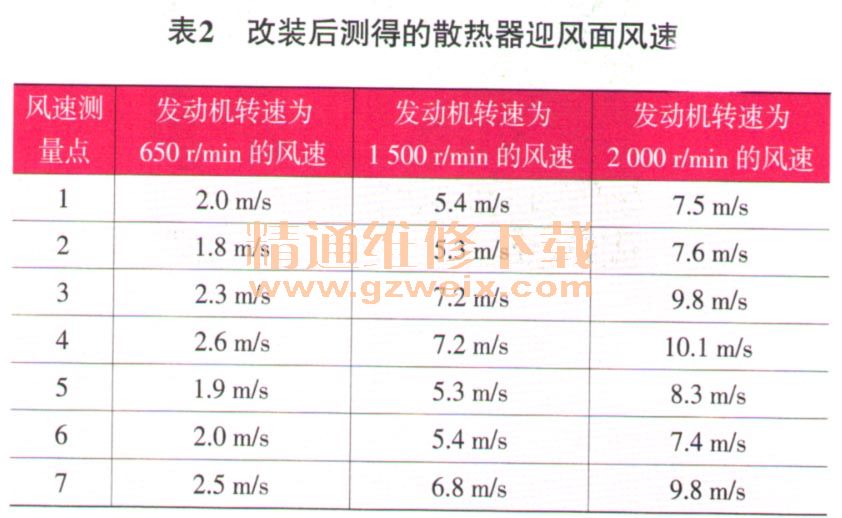

    从表1可以看出，风速明显不足，特别发动机转速为650 r/min时测量点1和6的风速为0 m/s。加装护风圈支杆，让风扇露出导风罩1/3，测得的散热器迎风面风速如表2所示。



    按上次路线和载重跟车测试，车辆在3挡～5挡可正常行驶通过10 km的长坡，冷却液温度基本在85℃～90℃。
    故障分析：该车型配装柔性护风罩，有三根护风圈支杆，分别安装在护风圈的左上角、左下角、右下角，其中左上角支杆可调整长度，左下角和左下角支杆无法调整长度。该车型原厂无空调，用户加装空调后，由于左下角支杆与空调压缩机干涉，取消该支杆，另外右下角支杆无法调整长度，导致风扇露出护风罩长度不足，抽风效果不佳，流过散热器风速偏小，散热器散热能力变差，引起重载上坡冷却液温度超高。
    改装时要调整好柔性护风罩轴向伸缩量，保证风扇叶露出护风罩1/3左右，护风圈原来有3根支杆改为4根支杆，保证护风圈左、右、上、下4个角都有支杆，另外原车左下角和右下角支杆长度不可调整，改为可调整，新车走保时，若用户加装空调，就要检查是否拆除左下护风圈支杆。
