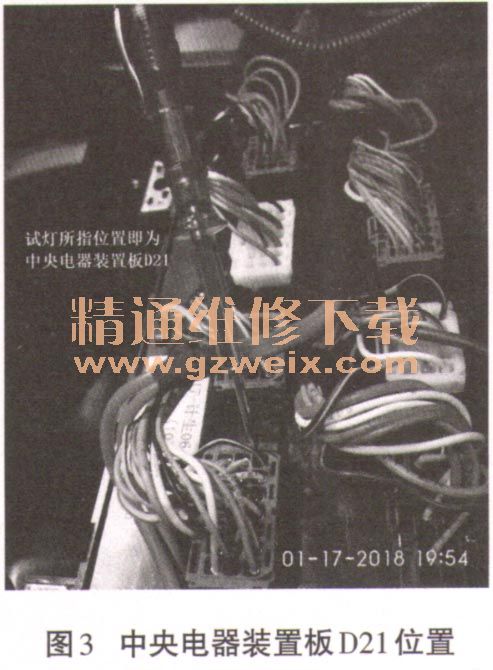

拔掉倒车灯继电器，测量K371的86号针脚电压为0V，松开中央电器装置板的4个螺钉，找到给K371的86号针脚供电的D21针脚的导线（如图3所示），测量导线电源电压24V，由此判断中央电器线路板内部故障：K371- 86＃与D21针脚之间线路断路。可是测量发现装置板内部电阻为0.1Ω，正常，由此判断故障在中央电器装置板D21导线和针脚的连接处断路，仔细检查导线插孔，发现该孔有点偏大。

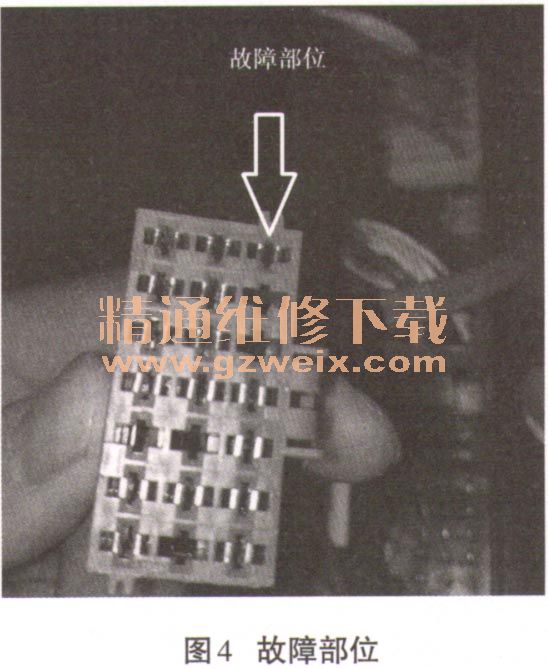

    故障排除：将中央电器装置板的D21针脚插孔紧缩（如图4所示），重新装回固定中央电器装置板，把换挡手柄置于倒挡时，倒车蜂鸣器工作，倒车信号灯点亮，至此故障排除。

    故障总结：根据故障现象，通过识读倒车灯工作电路图，分析倒车灯工作原理，得到故障排除的方法。分析德龙X3000倒车灯控制的原理可知，S104倒挡开关控制倒车灯线圈电路，线圈电路控制触点闭合从而实现倒车灯点亮，所以排除故障从线圈电路和触点电路检查就可以，由于倒车灯继电器不吸合，初步缩小故障范围在倒车灯继电器线圈电路上，从而找到故障点，排除故障。
