五、空燃比失常排查技巧

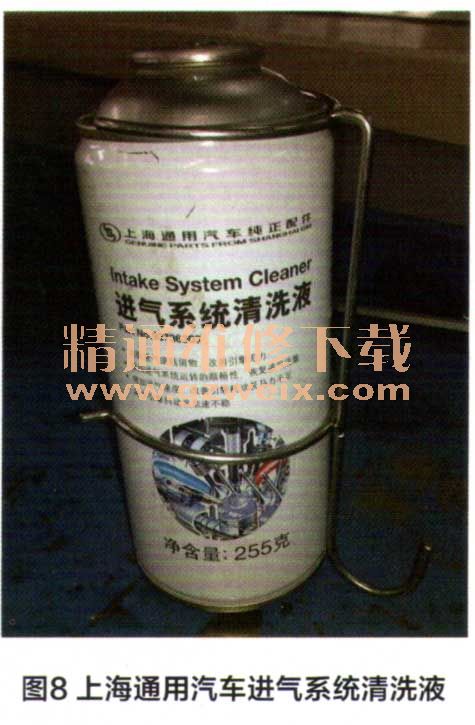

1,空燃比失常的原因主要是油路和气路两个方面,实践中多见于油路故障,而油路故障很多是由积炭引起的。因此,可以向燃油箱加注除炭清洗剂。为了更加快捷、有效,可以拆卸进气歧管,人工向内喷射进气系统清洗液(图8),以清除进气道和气门杆上的积炭。
2.如果汽油发动机出现怠速抖动,说明混合汽过稀或者过浓。在怠速工况下,发动机需要比较浓的混合汽,如果在节气门后方有未经计量的空气被吸入进气道,就加大了空燃比,使混合汽变稀,将影响怠速的正常运转。对于这种故障,应该首先检查进气歧管(包括其密封垫)是否漏气。这是因为进气歧管漏气会影响电控单元测量进气量的精确度,使空燃比失调,从而导致汽油机怠速抖动。
3.表面现象为混合汽过浓,但本质是混合汽过稀。例如:当发动机ECU通过氧传感器探知混合汽过稀,会增加喷油脉宽,但是调节量最多±25%。如果混合汽仍然过稀,则难以维持正常的燃烧,大量未燃的混合汽被排放出来,没有做功,因而怠速下降。当发动机ECU检测到怠速降低,会加大节气门的开度,增加进气量,此时增加进气量显然无济于事,因为进气量本来就比较多,关键是要消除混合汽过稀的根源。
4.车辆行驶过程中,如果发动机低速不耸高速耸,说明混合汽过稀,高速不耸低速耸,说明混合汽过浓;如果缓加速不耸急加速耸,说明混合汽过稀,急加速不耸缓加速耸,说明混合汽过浓;如果平路不耸上坡耸,说明混合汽过稀,上坡不耸平路耸,说明混合汽过浓,以上是定性分析法。
5.要注意甄别启动时的汽油味,在冷启动时,发动机ECU会加浓混合汽,所以单纯在冷启动时闻到汽油味,可能是正常现象。对于安装了二次空气泵的汽车,它只在启动时工作1min,所以在冷启动以外的时间闻到汽油味,并不是二次空气系统引起的故障。
6.空燃比偶发性失常的排查
(1)如果汽车颠簸(过沟坎、强烈震动)后容易熄火,其故障原因是:进气波纹管破裂,在颠簸时大量空气从裂纹处漏入,这部分空气未经空气流量计计量,造成混合汽过稀,所以容易熄火。
②偶发性加速耸车,甚至熄火,熄火后启动困难,需要长时间将加速踏板踩到底(断油)才能启动,这种故障的原因往往是喷油器漏油。
六、“空燃比调整超限”故障分析

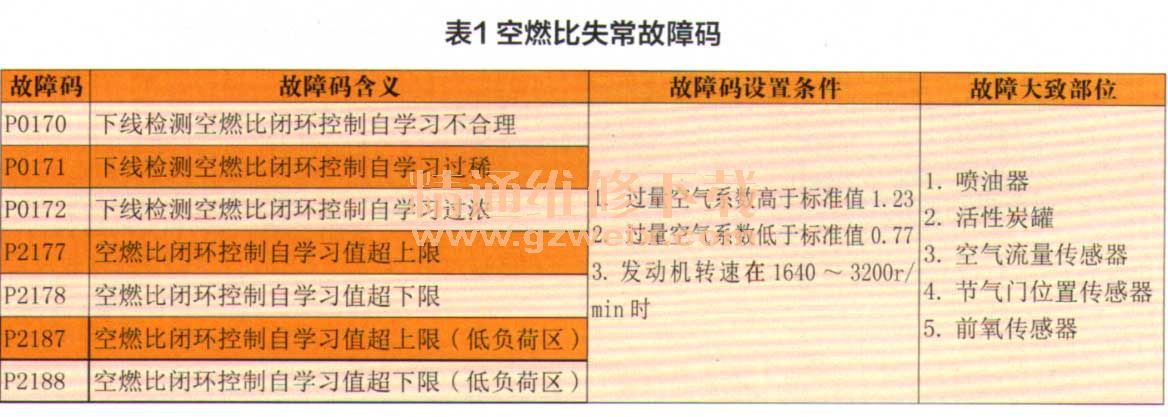

在维修实践中,有时发动机故障点亮,并且读到混合汽调节超过调整值上限或下限的故障码(表1),即所谓“混合汽既过浓又过稀”,其原因可能是:电控系统失常、积炭的影响、正时不准、缸压不正确、点火能量不足、清洗匹配不当等。
如果读到故障码P0171(含义为汽缸列1过稀),可以确定为混合汽过稀。该故障码的生成条件是:ECU接收到氧传感器的信号电压过低,并伴随较高的长期燃油修正值。产生这个故障码可能原因有:氧传感器故障、线路故障、燃油压力过低、喷油器堵塞、空气流量传感器故障、进气管路漏气等。
对于空燃比控制超上限的故障码(图9),可能的故障原因有:空气流量传感器之后的进气道泄漏、PCV系统泄漏、氧传感器故障、排气管泄漏(氧传感器附近)、废气再循环系统泄漏、空气流量传感器太脏、喷油器阻塞、燃油泵油压偏低等。
在马自达维修手册上,故障码“P2187”的解释是:在闭环控制状态下,空燃比调整值超过上限,简言之,就是混合汽过稀(图10)。产生该故障码的可能原因有:进气系统泄露、喷油器堵塞等。
