3 汽车空调系统电路故障实际案例分析
    3.1长安欧尚空调不制冷故障
    针对长安欧尚空调不制冷故障，故障现象为空调不制冷。
    诊断：对该汽车空调不制冷故障，主要故障原因可能是：空调管路破损；压缩机故障；电路故障；其他。诊断故障需要观察仔细，根据原理排除一切可能因素，利用多种检测手段，逐步缩小故障范围，确保故障一次修复，同时处理好可能存在的安全隐患。

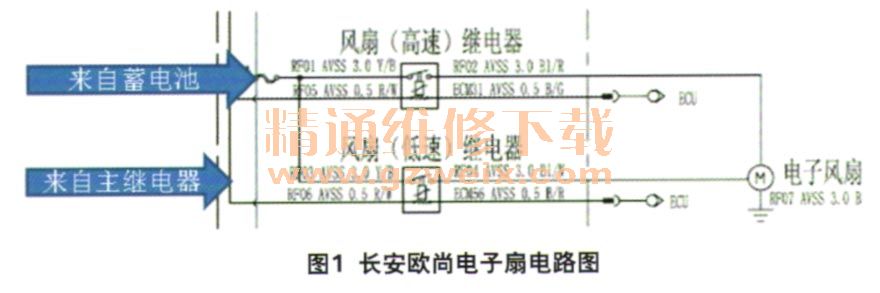

    故障排除策略：①经检查空调压缩机外壳完整无损坏，且空调系统内依旧存在压力，初步排除了空调压缩机或空调管路损坏的可能。②启动空调，检查发现压缩机能正常工作，但空调不冷，同时发现电子扇不工作。＠检查电子扇熔丝已熔断。④参照汽车电路图（图1），确认熔丝为主路电源，直接给电子扇供电，发生熔断多为电子扇内部或者相关线路短路导致。断开电子扇插接器，检查从熔丝输出端子至继电器、继电器至电子扇插接器端子之间的线路及对搭铁绝缘电阻，未发现异常或短路现象。⑤更换熔丝后，以试灯代替电子扇连接于插接器处，启动车辆并打开空调测试，熔丝未熔断且试灯正常点亮，至此可以判定电子扇电机内部短路故障。⑥更换电子扇，同时补充好制冷剂及压缩机油，试车一切正常，故障彻底排除。

    3.2长安欧尚空调自制冷故障
    针对长安欧尚空调自制冷故障，主要现象为：发动机启动后，AC开关和风量开关都处于关闭状态，鼓风机没有运转，但是空调压缩机离合器自动吸合，空调开始制冷。

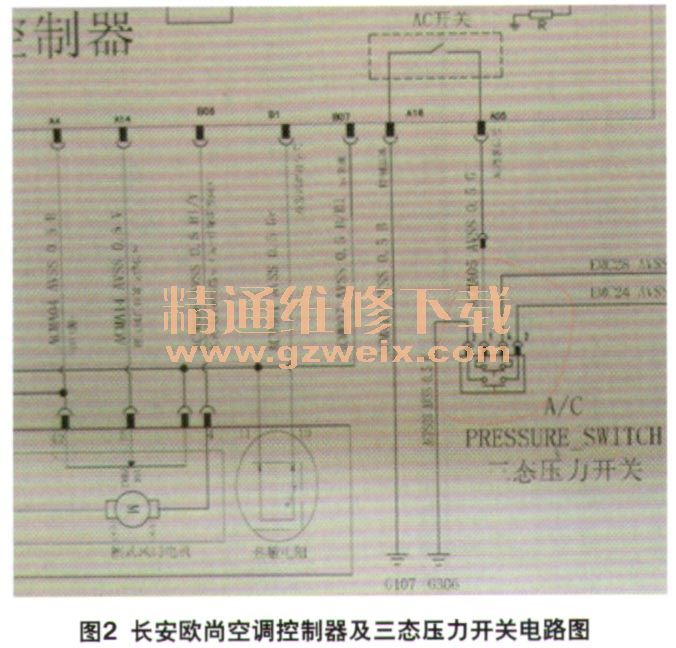

    诊断：根据电路图分析（图2），空调控制器A16号端子为搭铁线，AC开关打开后从A05号端子输出一个搭铁信号到三态压力开关，再从压力开关4号端子输出一个搭铁信号到发动机控制单元28号端子，从而控制压缩机。

    故障排除策略：①测量空调控制器A05号端子电压发现对正极有12.7 V电压，怀疑是控制器内部短路。②拔掉控制器插接器再次测量，电压没有变化。③拆掉蓄电池连接线，测量A05号端子对搭铁为导通状态，判定线路中存在短路。④采取分段测量的办法，断开三态压力开关，测量A05号端子到压力开关1号端子线路，正常。⑤压力开关4号端子到发动机控制单元28号端子线路正常，插上压力开关再次测量A05号端子，对搭铁短路，由此判定为压力开关内部短路。⑥测量三态压力开关发现压力开关3号与1号端子导通。⑦更换三态压力开关后故障排除。维修中技术人员需要注意严格按照维修手册规定的要求检查诊断，保证故障检测的逻辑严密性和正确性。

    4 结束语
    本文针对汽车空调系统中的基本电路、故障问题以及诊断方法展开分析，详细介绍了部分电路故障问题及诊断方法，并分享了2例汽车空调实际故障的排除方案。维修技术人员只需要严格按照故障分析、诊断、排除的流程顺序，逐级检查问题就能够发现故障，然后排除汽车空调系统电路故障。
