发动机正时相位故障探析

来源：汽车维修技师作者：佚名 2018-08-29 09:19:25

    案例2：
    ·C5 ES9A P1335故障
    ·启动正常，发动机怠速抖动，加速无力
    ·类似于三元催化器堵塞的故障现象
    ·发动机故障灯没有点亮
    诊断故障码为P1335进气凸轮轴位置故障（前列或后列汽缸）。
    查看相关的数据流发现同步信号为否，如图13所示。

    正常车的数据如图14所示。

    根据故障码和数据流的对比发现发动机的VVT控制系统处于应急关闭状态，导致发动机在加速时进气不足，动力下降。
    连接示波器观察发动机的曲轴和凸轮轴的相位波形如图15所示。

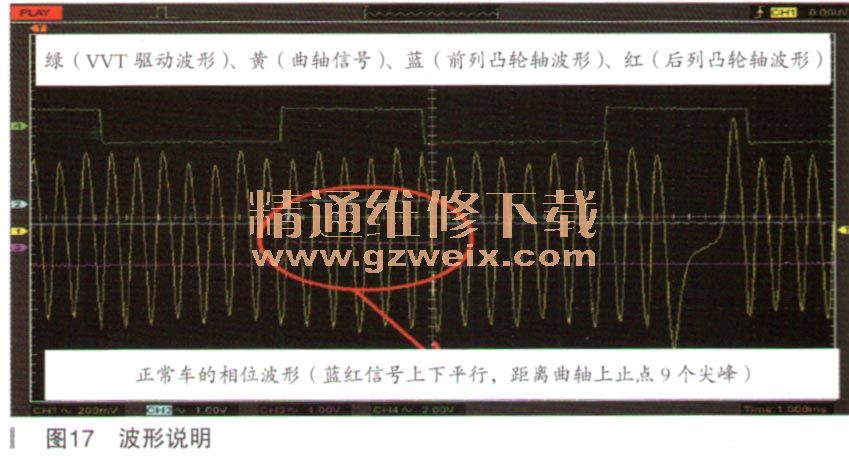

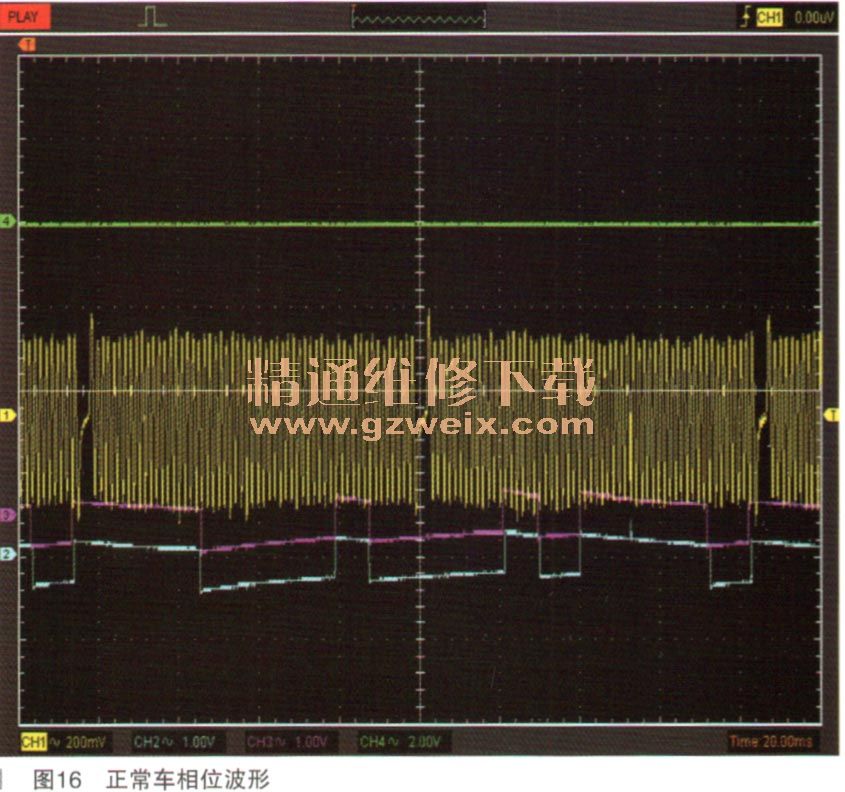

    正常车的相位波形如图16所示。波形说明如图17和图18所示。
