红旗H7车座椅线束故障检修
来源:汽车维修技师  作者:佚名  2018-08-29 09:25:27

    一辆行驶里程约2万km、配置2.0T发动机的2015年红旗H7。该车辆在行驶过程中,偶发出现仪表报电液助力转向故障,变速器故障。出现故障的时候还会出现电子手刹有动作,大灯调平不断上下调节,胎压显示消失,车辆无法启动,故障的时间不确定,有时几天不出现一次,有时候一天出现好几次。
    故障诊断:客户进我们店后,车辆是正常状态,但是客户给我们提供了出现故障时的现象,我们先用检测仪检测出了与故障现象相关的一些故障码。
      ( 1) EPB电子驻车制动器:C10CB点火状态不协调,DTC检测条件(CAN总线断路或短路,控制器供电断路或短路)。
      ( 2) EHPS电液助力转向泵:C1140点火信号对蓄电池短路,DTC检测条件(电源电压在正常条件下,控制器内部存在故障或电机存在故障)
      (3)BCM车身控制器:U0001总线关闭,DTC检测条件(CAN总线短路或断路);B1067IG硬线信号与CAN线不一致DTC检测条件(在正常电压下,控制器接收到的IG信号与CAN线接收到的IG信号不一致)。

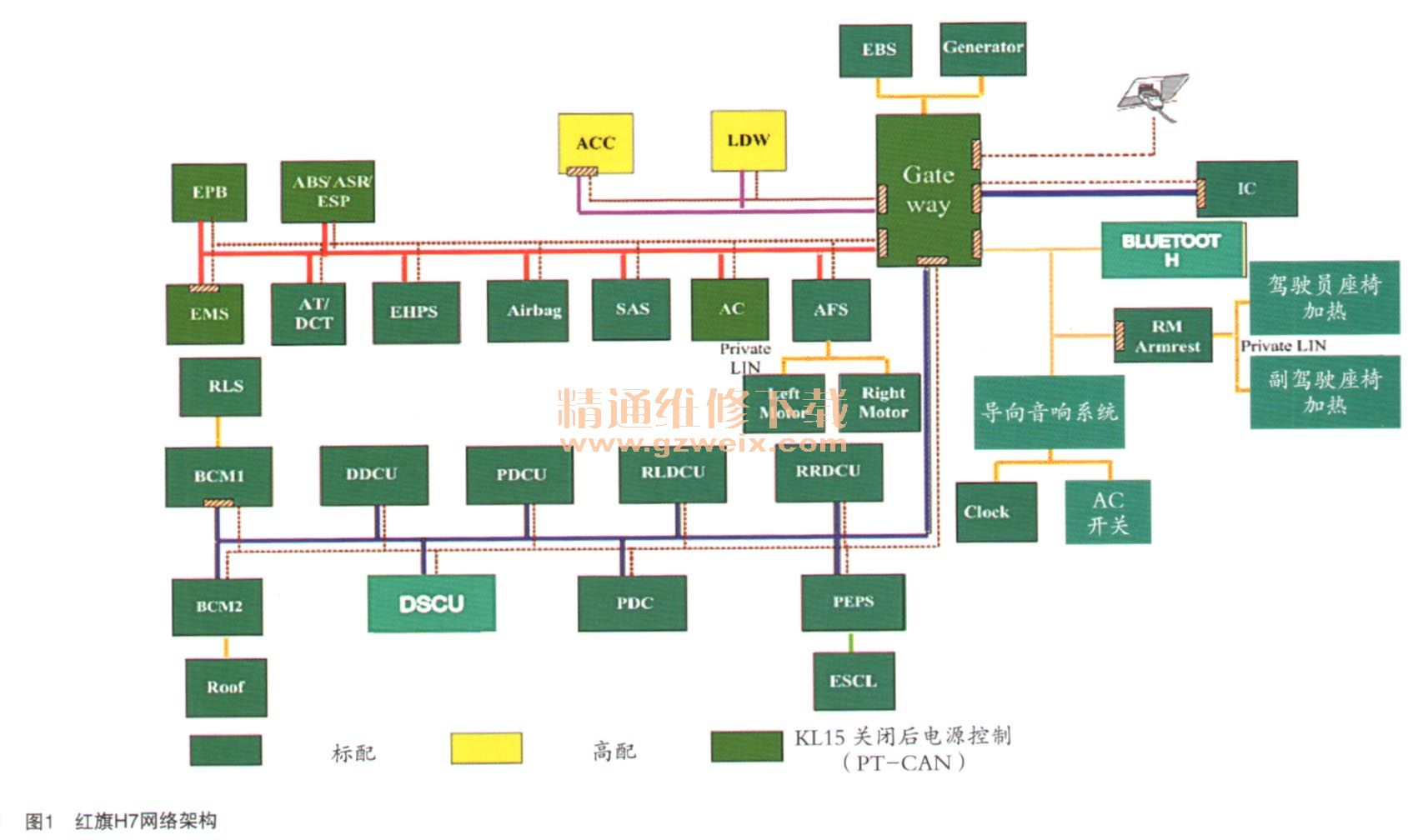

    先简单介绍一下红旗H7车载网络系统,红旗H7配有多个现代科技电控系统,如图1所示,各个系统间的通信由网关管理,CAN能够实现各系统进行数据交换通信功能,网关系统管理6组高速CAN数据总线相互通信。

    从故障现象与故障码可以基本判定故障由CAN通信故障引起,但是引起通信故障有可能是由于节点模块本身、CAN线对地或电源短路或CAN-H与CAN-L之间短路。
      由于故障无法再现,客户将车留在店里,随后我们反复路试三天,车辆一直未出现故障。在这期间我们也测量了动力CAN线电压:(CAN-H2.7V、CAN-L 2.3V)与舒适CAN的电压(CAN-H  2.5V、CAN-L2.49V),上述测量结果均正常。检查相关模块是否进水,机舱以及室内搭铁点,没有发现异常。通过客户描述的现象以及故障码,可以推断故障是动力CAN或者舒适CAN通信故障引起。本店以前处理过由于PEPS(智能进入与启动控制器)故障和EHPS(电液助力转向泵)导致类似故障的案例,所以分别给客户更换了PEPS和EHPS交车。过了几天,客户打电话说又出现了故障,通过多次询问,这次客户又提供了两个信息,就是出现故障的时候,左前门无法控制其他门玻璃升降功能,倒车雷达无反应。基本上可以确定故障锁定在舒适CAN系统。

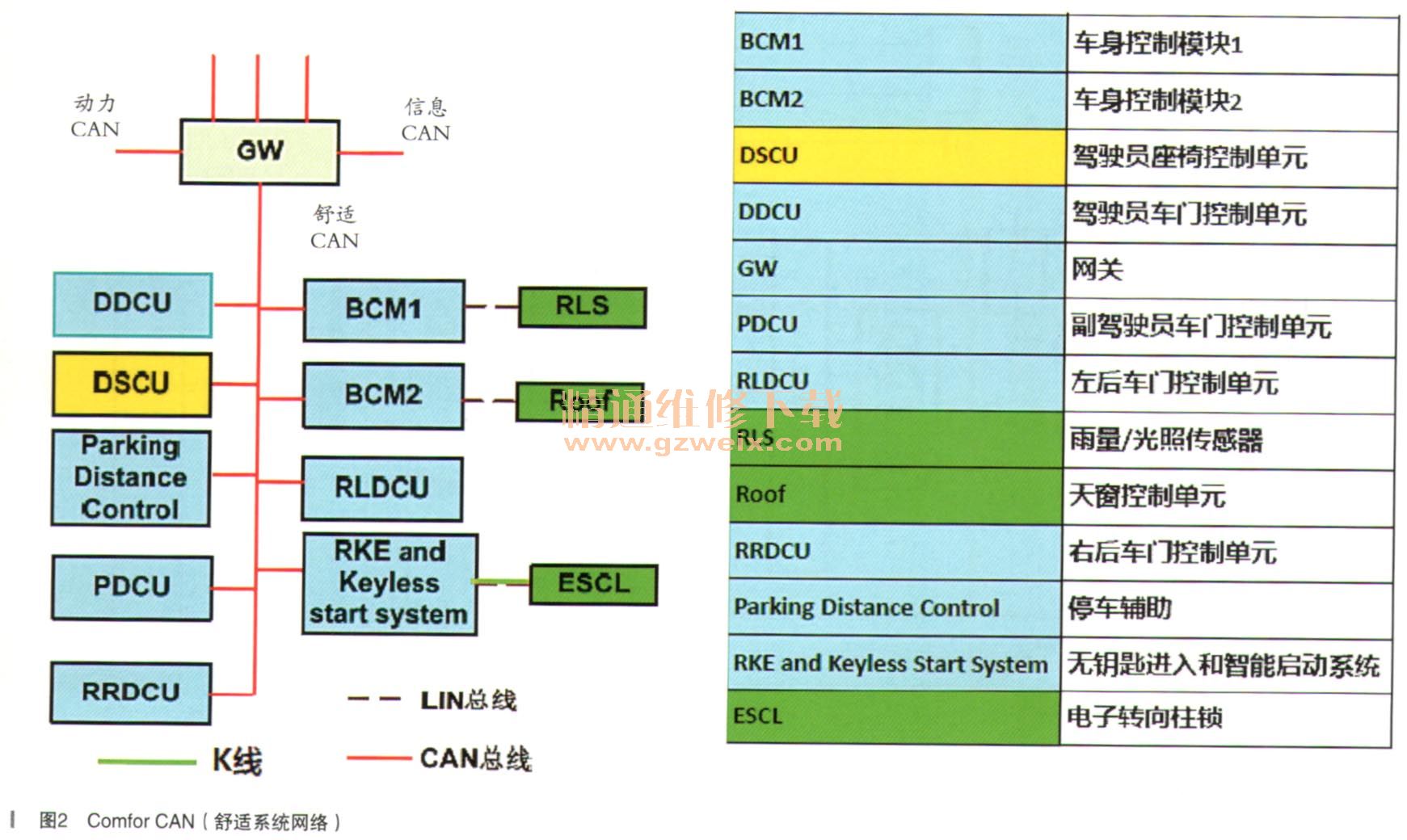

      由于客户在外地,这次维修技师上门处理车辆,在现场不断路试时发现,车辆朝一个方向转弯时会出现故障,故障持续时间较短,每次只有几秒的时问,只能进行排除,依次拔下舒适CAN模块,然后进行路试,验证完所有的模块后,依然能试出故障,最后怀疑故障应该出现在舒适CAN线路方面,由于现场测量条件有限只能将车辆拖回店里进行维修。

[1] [2]  下一页
