汽车空调系统的原理及故障诊断维修办法分析
来源:汽车与驾驶维修  作者:佚名  2020-03-16 09:19:35

 摘要:汽车空调系统如今已经成为了汽车的标配,但由于汽车空调工作条件恶劣、长期无维护,从而产生各类故障问题。本文首先分析汽车空调系统的运行原理,并以2018款大众宝来轿车为例,探究空调系统故障诊断维修方法。


1汽车空调系统的运行原理
1.1空调系统结构

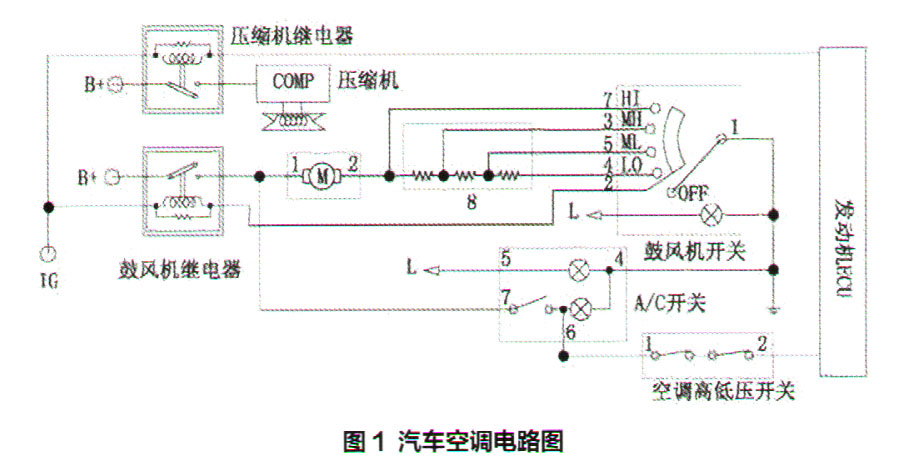

    汽车空调制冷系统可以分为独立式、非独立式驱动型式。非独立式汽车空调系统需要消耗掉一定的发动机能量,大约消耗比在10%~15%之间,并且制冷或制热会受到汽车行驶速度影响。无论是哪种空调制冷系统,都需要压缩机(图1)。
1.2空调运行原理
    目前空调系统的运行方式有很多,但运行原理大致相同。以制冷为例,压缩机由发动机驱动转动,在高压端排出高温、高压蒸汽,之后通过高压管进入到冷凝器当中,通过干燥、过滤处理后,通过膨胀阀。膨胀阀带动下,制冷剂变为低温、低压液体,流入到汽车空调蒸发器当中,在恒定压力下汽化吸收蒸发器管外空气热量,让蒸发器流动的空气温度降低,成为冷空气。在鼓风机的作用下输送到车内,降低车内的温度。压缩机吸入汽化的制冷剂蒸汽压缩处理,再次变为高压、高温制冷剂气体,经过高压软管传输到冷凝器中,实现了空调制冷循环,反复如此就可以将车内温度维持到一个良好状态。
    在制热过程中,采暖系统主要由加热器芯、水阀、鼓风机及控制面板组成。发动机的冷却水进入到加热器芯水管当中,在散热器片散热之后,返回到冷却系统中。水阀负责控制加热器芯的进水量,调节暖风系统的加热量。在调节当中,可以通过控制面板控制温度。鼓风机是由调节直流电动机、鼠笼式风扇组成,可以将加热后的空气传送到车内,实现温度提升。

2汽车空调系统的故障诊断维修方法
    本文的探究对象为2018款大众宝来1.5L轿车,该汽车空调系统出现过2次故障。第1次故障现象是制冷性能不足或不制冷,第2次是空调运行时发出“嗡嗡”的异响。
2.1空调系统制冷不足或不制冷
    将故障轿车的空调系统打开,虽然空调系统已经运行,但几乎没有冷风。空调系统制冷性能不足或不制冷故障作为一种常见故障,一般维修工都可以掌握基本检修方法,要先从外观检查入手,通过眼观耳听的方式找出故障部位,之后再采用仪表检测,找出实质性故障,具体方法如下。
   (1)分析压缩机的运转状态,检查传动皮带是否松弛、断裂,可能是因为皮带过松打滑或加速磨损无法传动动力,通过检查发现皮带良好。之后听压缩机运行中是否有噪声,可能是由于内部零件损坏造成声响,影响压缩性能,经过检查发现局部部件存在磨损,但并不是根本原因。检查冷凝器、风扇状态,清除冷凝器散热片的灰尘、杂质,观察冷凝器风扇运转性能良好。检查鼓风机运转状态,将鼓风机调整到低、中、高三个转速,在高速旋转中出现了噪声,表明电动机运转不良,需要维修或直接更换鼓风机,否则会影响送风气流。制冷剂液寸量检查,观察窗中发现没有气泡,表示有足够的制冷剂,向冷凝器中浇水,在冷却过程中没有出现泡沫,表明制冷剂也没有过量。对各个连接部位、连接缝进行油污清理,发现油污量较多,表明制冷剂有一定泄漏,重新紧固连接部位或更换部件解决这一问题。
