5.动态检测
对于线路虚接的处理,即便用试灯测试,包括大功率试灯,在某些特殊情况还是会出现异常,比如内部铜丝断裂,但还有几根似接非接,同样能在短时间内把试灯点亮,但在车辆运行颠簸时会再次出现问题。同理,用蜂鸣档测通断,虚接是不容易测出来的。
对于上述情况,一般采用“模拟振动法”检查:在垂直和水平方向轻轻晃动线束,模拟汽车运行时的状态,同时观察相关检测部件的反应,如果晃动时,检测数据发生变化,说明被测试线束中连接点存在虚焊、松动、接触不良或导线断裂现象。
一辆解放汉威375商用车,搭载
潍柴自主马牌
ECU(带DCU),配备博世6.5尿素泵。据驾驶员反应,故障灯点亮,尿素时烧时不烧,消耗异常。读取故障码,显示当前故障为进液管加热继电器驱动端开路。经过测试,加热器没问题。用试灯测试继电器每个85端都有一个实电,控制端86用试灯是测不出来的。常规方法:拔电脑与继电器插头,一端接正极,一端接负极,中间接大功率灯泡。用大电流测试线路通不通,亮代表通,不亮代表不通。按照上述情况分析,这样做不能排除线束中依然有几根铜丝还存在连接的情况。所以,采用晃动时的万用表测试。拔掉继电器测试86号,电压1V多点儿,保持万用表测试针脚不动,请助手到易损处晃动线束,发现万用表的电压波动起来,一会儿2V多,一会儿1V多,很明显线路中有虚接的地方。从易损的地方拆开线束,查找测试线束,修复线束,故障排除。
6. OK线盒测试
如果对在什么地方可以使用试灯,或者对试灯的功率没有把握,也可以不使用试灯,改为使用跳线盒,在不断开车上用电器连接的情况下测量供电电压。
7.诊断仪检测
一般来说,对于部分带有检测反馈功能的
ECU,在虚接时
ECU会报出相关故障码。
一辆行驶里程约1.3万km的迈腾轿车,左后转向灯不亮。读取到一个故障码,01501左后转向信号灯M6对地间歇式短路。故障原因:因T52C/51号针脚存在虚接的情况,使左后转向灯有时无法正常供电,从而造成此故障,并在
ECU记录01501故障码。处理T52C/51号针脚,消除虚接。此故障说明在对电器系统或各电控系统间歇式故障的排查中,要特别注意检查相应的针脚是否存在虚接的情况。
8.烧搭铁
烧搭铁的方法,慎用,如果要用,必须添加保险。正常情况供电线有保险,没有可以自己添加,根据线束的直径,加上10A、20A 、30A等不同的保险,直接在线路终端搭铁,保险熔断,线路基本没问题,保险不熔断,一般能把该线束的虚接处烧断。
检测线路虚接的方法有多种,在实际应用中,可根据具体情况选择相应的方法进行检测。
六、在教学中常见的小技巧
教学中不要照本宣科,生搬硬套。例如:教材中说后处理系统中下游温度传感器拔掉,测试开路电压5V、0V,得出结论线路正常,实际是这样吗?比如搭铁线断了,测试结果多少?比如信号线虚接导致有电阻,开路电压又是多少?
在做测试的时候,用一个免破线的触针,不拔插头的情况下去测,信号电压在0.5~4.5 V之间,随着排气温度不同信号电压不同,如图2所示。该方法也是万用表动态检测的一种形式。

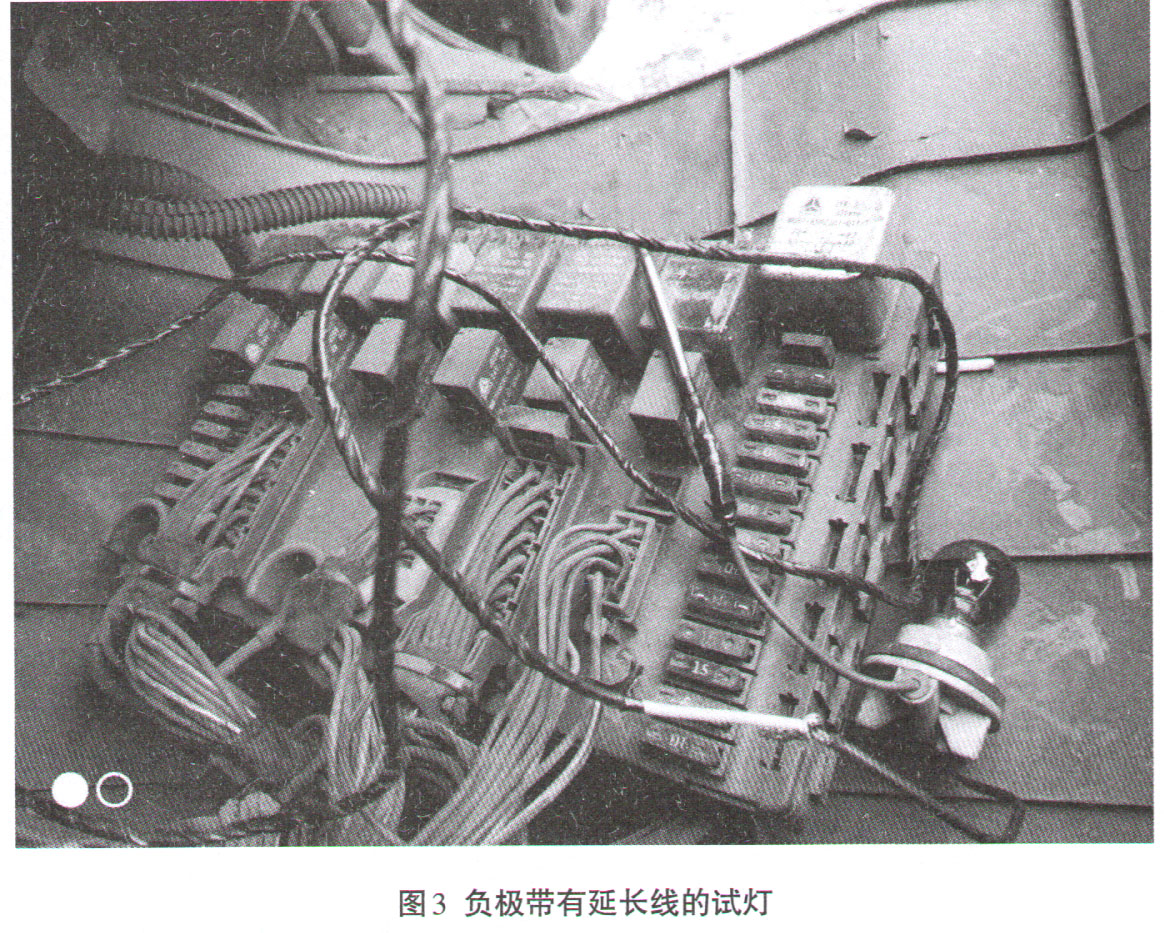

试灯和万用表的黑表笔最好做一个延长线,直接夹在电瓶负极,不要随意接到搭铁点,如图3所示。
七、总结
方法虽多,原理相通,不要机械地模仿,只有在实践中慢慢验证,慢慢总结,才能转化为自己的技能。据说很多高手解决的疑难杂症,最终都指向了我们平时不屑一顾的小地方,期间道理,值得我们深思。
在职业院校的教学中,我们应结合学生的接受能力,循序渐进,以案例突出重点,借助现有的教学设备,传授解决虚接故障的原理和方法,助力学生形成技能,顺利走向职业岗位。
