摘要：汽车线束是汽车电子电气系统中重要的组成部分，也是整车故障的多发环节。如何在设计过程中提高汽车线束工作的可靠性，降低整车故障率，保证发生故障时在最短的时间内排除故障，成为汽车电气系统设计中关注的焦点。本文对整车电气线束布置过程中的设计原则进行了系统分析与探讨。

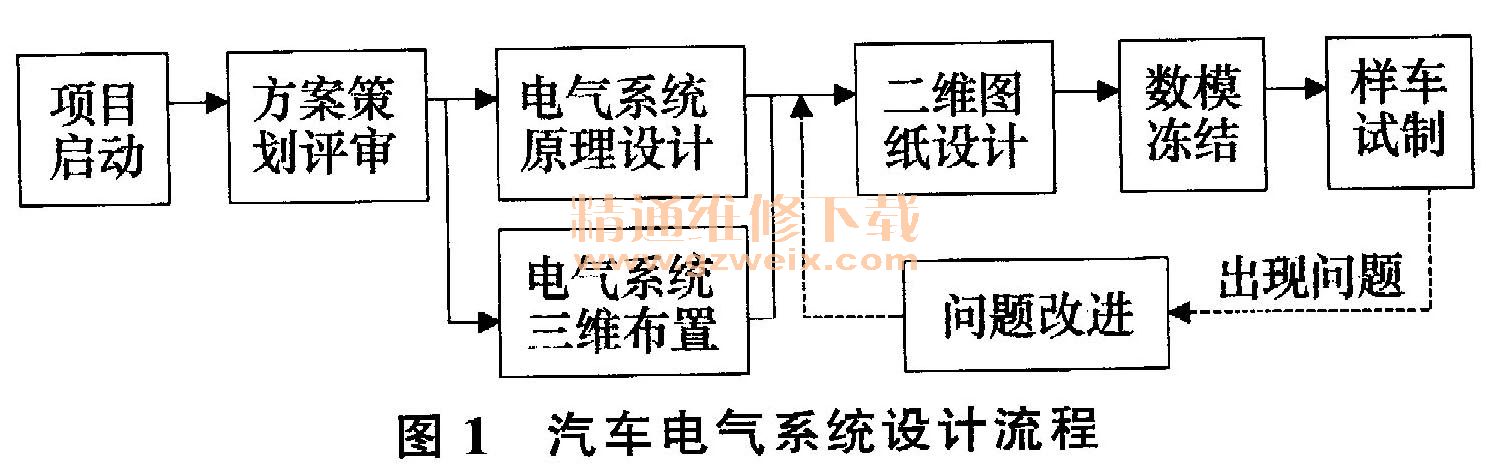

    汽车电气系统设计从整车或总成项目启动开始，主要设计流程如图1所示。作为设计流程的关键阶段，电气系统原理设计与电气系统三维布置需要同步进行，假如将电气系统原理设计比作是灵魂，那么电气系统三维布置则是承载灵魂的躯体。电气系统三维布置完成的品质直接影响样车试制的品质，高效的三维布置可以减少试制过程出现的问题，降低试制费用，缩短整车设计时间。

    电气系统三维布置主要是指利用CATIA、PRONE等三维软件对整车电器元件、电线束及相关固定结构在整车上进行布置，包括电器件三维布置以及电气线束三维布置两部分，其中电器件主要根据整车具体结构进行布置。本文根据实际汽车线束三维布置经验总结出了一些基本原则及注意事项，主要从线束装配性、线束可维护性以及线束安全可靠性等方面进行阐述，为汽车电气线束的三维布置设计提供了基本设计准则。

    1 汽车线束三维布置的一般流程
    汽车电气系统三维布置按照图2所示设计流程进行。将整车电气系统根据位置不同分成底盘、仪表板、发动机、变速器等不同模块，针对每个模块首先进行电气设备布置，此项工作由电气系统设计师与整车系统工程师共同完成。电气设备布置方案确定后，开始进行线束走向设计，按汽车电气线束布置的原则进行线束走向设计，并对走向方案进行校验，直至合理。完成电气线束走向设计后，根据线束走向确定固定方式及结构，并对固定方式及结构进行强度、干涉性校验，根据最终确定的设计方案绘制电气线束二维图、相关固定结构二维图。下面主要探讨汽车线束布置过程中的基本设计原则及注意事项。

    2 汽车线束布置基本原则及注意事项
    在对汽车线束进行三维走向设计时，一定要充分结合车身饭金、车架等线束依附体的具体情况对整车电气件进行综合全面的考虑。进行线束布置设计的同时也要考虑线束固定问题，根据饭金件结构、整车机械结构确定固定方式以及固定点的数量；控制器较多且需集中布置的情况下，对控制器的布置也要着重考虑。
    2.1易于装配
    在汽车线束布置装配性方面主要侧重考虑两方面内容：线束本身易于装配；线束固定结构易于装配。
    2.1.1线束总成本体易于装配
    汽车线束布置时要考虑尽量不给整车装配过程增加过多工序，对于整车的不同区域可采用分装方式，如仪表板、车门、顶棚、左右车身等。并且在设计过程中有针对性地考虑不同区域的特点，所设计的线束走向不得影响其他整车零部件的装配；在线束过孔时，所需过孔的外包络直径最大的插接器，其直径一定要小于饭金孔直径，否则会造成线束无法穿过。
    2.1.2线束固定结构易于装配
    在设计线束固定方式及固定结构时一定要考虑装配性，不能在追求固定可靠的同时给装配过程增加过多工序，根据实际设计经验总结出以下注意事项。
    1）尽量采用简洁的固定方式，尤其对于空间狭小区域，如车门内走线、白车身与内饰间走线，由于其空间狭小，尽量采用塑料卡扣或胶带固定。
    2）过孔橡胶护套应设计成在小于100 N安装力的情况下，即可完全装配于饭金孔内。
    3）对于需要用手指压装的固定件，操作力为45 N ;用手压装的固定件，操作力为75 N。
    4）在线束固定结构以及相关功能盒体设计过程中，尽量采用常用的标准件，并且标准件种类尽量少，通过前期设计减少装配及维修中专用工具的使用。
    5）对于装配时插接器或线束固定结构需要穿过驾驶室的情况，其紧固件如果采用普通六角螺母和螺栓，一个人很难独立完成，此时一般考虑采用焊接螺母或自攻钉进行固定。
    6）线束的固定孔要尽可能开在结构件的平面区域，在曲面上固定时，最好在结构件上做出小平面。
    7）在进行电气线束布置时，尽可能考虑大总成模块化装配，提高生产线装配速度。如变速器线束、发动机线束分别装配到变速器与发动机本体上，之后作为整体装配到底盘上。
    2.2良好的可维护性
    在整车电气线束布置时，要重视售后维护环节。良好的可维护性体现在出现电气系统故障时，在最短的时间内将故障排除，以及进行故障排除时避免维修操作对其他部件造成损坏。如果线束或电气件出现问题，拆卸要简单，同时拆卸时不影响其他无关的零部件，否则就会造成一些不必要的浪费，增加维修时间。因此，要保证整车电气系统具有良好的可维护性，电气线束布置时要考虑到以下几个方面。
    1）线束插接件尽可能布置在触手可及的地方。
    2）线束插接件如果只能用单手插拔，其对插端要被可靠固定。
    3）同一部位的插接件要用颜色、大小、内部定位等方法进行区分，防止错插。
    4）插接件末端的线束应该预留一定的长度，以便于插接件的插拔：对于开关端的线束建议预留80～100 mm，组合仪表、音响、空调面板、熔断丝盒等维修率比较高的电器件，其后端线束根据总成安装位置预留到容易插拔的长度。图3为某越野车仪表板功能开关线束，为便于功能开关拆卸、维修，在进行此处线束设计时，将功能开关分支预留了100 mm的余量。

    2.3线束具有良好的可靠性
    线束如何可靠工作也是汽车电气线束布置时需要着重考虑的问题，主要通过采取增加线束覆盖物对线束本体进行防护、对线束通过饭金孔处进行可靠防护、增加线束固定支架、在条件允许的情况下尽量减少线束分段等措施，提高线束一工作的可靠性。
    1）线束穿过饭金孔时，通过增加过孔护套避免金属件对线束的磨损。
    2）线束越过饭金件时，为了避免饭金件边缘对线束造成磨损，考虑采用异型扎带或在饭金件上增加橡胶条做防护。
    3）线束布置应沿边、沿槽，防止线束直接承受压力。
    4）电线束尺寸应符合QC/T 29106的规定，其中电线束基本尺寸极限偏差取值如表1所示。
