十三、奥迪A6L 3.0轿车（2005年款）自动空调系列电路原理图
    为了能够快速准确的完成维修工作，在进行空调系统电路检测前，一定要对需要维修的车辆控制电路有一个系统的了解。

（一）空调系统电路原理图中导线颜色的识别方法
    在奥迪A6，A6L系列轿车全自动空调控制系统电路中，各种导线颜色的字母组合含义说明如下：
    Ws----白色sw----黑色ro----红色br----褐色gn----绿色bl----蓝色grse----灰色li----淡紫色ge----黄色 or----橘黄色rs----粉红色

（二）自动空调控制单元与熔断器熔丝电路
1．电路原理图
    奥迪A6L 3.0轿车（2005年款）全自动空调控制单元与熔断器熔丝电路原理图如图33所示。

2．电路元器件及其位置说明
    图33中各数字或数字与字母组合含义（所代表零部件或元器件）具体说明如下：
    J255 -Climatronic自动空调控制单元；J329----端子K1.15供电继电器；S132----熔断器熔丝2； SB5----熔断器架上的熔丝5； SB31----熔断器架上的熔丝31； SB38----熔断器架上的熔丝38； SB41----熔断器架上的熔丝41； SC8----熔断器架上的熔丝8； T17h-17芯桔黄色插头连接，左侧排水槽电控箱接线板；T46a-46芯插头连接，左侧分离插头；43----右A柱下部接地点；366----接地连接1，在主导线束中；374----接地连接9，在主导线束中；B272-正极连接（30），在主导线束中；B273一正极连接（15），在主导线束中；B298----正极连接2 （30），在主导线束中；B479----主导线束中的连接；15-CAN总线（数据导线）；＊----驾驶员侧杂物箱后面的9座继电器座。

（三）空调控制单元、空气质量传感器、制冷剂压力和制冷剂温度传感器、新鲜空气鼓风机控制单元、新鲜空气鼓风机电路

1．电路原理图
奥迪A6L轿车全自动空调控制单元、空气质量传感器、制冷剂压力和制冷剂温度传感器、新鲜空气鼓风机控制单元、新鲜空气鼓风机电路原理图如图34所示。

    2．电路元器件及其位置说明
  图9-34中客数字或数字与字母组合含义（所代表零部件或元器件）具体说明如卞：
    G238----空气质量传感器；G395----制冷剂压力和制冷剂温度传感器；J126----新鲜空气鼓风机控制单元；J255-Climatronic自动空调控制单元；T3o----3芯黑色插头连接，在排水槽内右侧；T10a----10芯淡紫色插头连接，左侧排水槽电控箱接线板；T10p----10芯黑色插头连接，在左大灯附近；T14d----14芯黑色插头连接，在排水槽内右侧；TIM----17芯黑色插头连接，左侧A柱接线板；T17f-17芯绿色插头连接，左侧A柱接线板；T17h----17芯桔黄色插头连接，左侧排水槽电控箱接线板；V2----新鲜空气鼓风机；82----左前导线束中的接地连接1； 261----接地连接，在可加热式喷嘴导线束中；＊----仅舒适装备。

（四）自动空调控制单元、太阳能模式控制单元、太阳能电池、空调压缩机调节阀电路
1．电路原理图

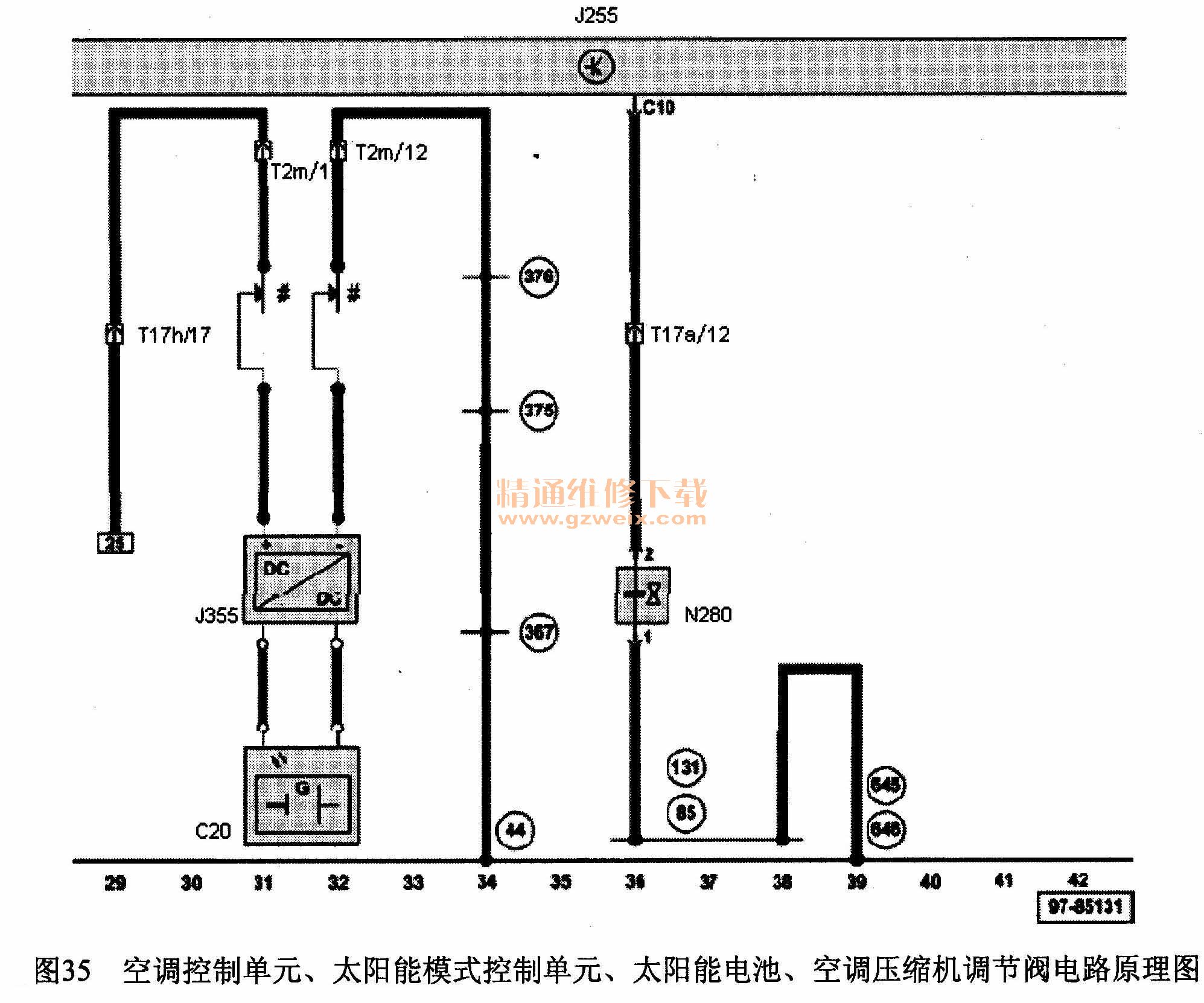

奥迪A6L轿车全自动空调控制单元、太阳能模式控制单元、太阳能电池、空调压缩机调节阀电路原理图如图35所示。
2．电路元器件及其位置说明
    图35中各数字或数字与字母组合含义（所代表零部件或元器件）具体说明如下：
    C20----太阳能电池；J255----Climatronic自动空调控制单元；J355----太阳能模式控制单元；N280一空调压缩机调节阀；T2m----2芯黑色插头连接，在太阳能天窗上；T17a----17芯红色插头连接，左侧排水槽电控箱接线板；T17h----17芯桔黄色插头连接，左侧排水槽电控箱接线板。

3．线束内部连接说明
图9-35中各数字或数字与字母组合含义（线束内部连接情况）说明如下：

    43----左侧A柱下部的接地点；85----接地连接1，在发动机舱导线束中；131----接地连接2，在发动机舱导线束中；366一主导线束中的接地连接2； 374----接地连接10，在主导线束中；375----接地连接11，在主导线束中；645----前围板上的接地点1； 646一前围板上的接地点2；＊----带太阳能天窗的汽车；＊＊----柴油发动机；＊＊＊----汽油发动机；＃----滑动天窗框架上的转接点。
