十四、奥迪A6系列轿车（2001-2002年款）空调电路原理图
    奥迪公司自2001年后的自动空调系统逐年都有改进，为了能够快速准确的完成维修工作，在进行空调系统电路检测前，一定要对需要维修的车辆控制电路有一个系统的了解。

（一）空调系统熔断器架与继电器座的位置
    下面提供的奥迪A6系列（2001-2002年款）轿车空调系统熔断器架与继电器座的位置，是指2002年款及其以后车型上的位置。

    1．熔断器架

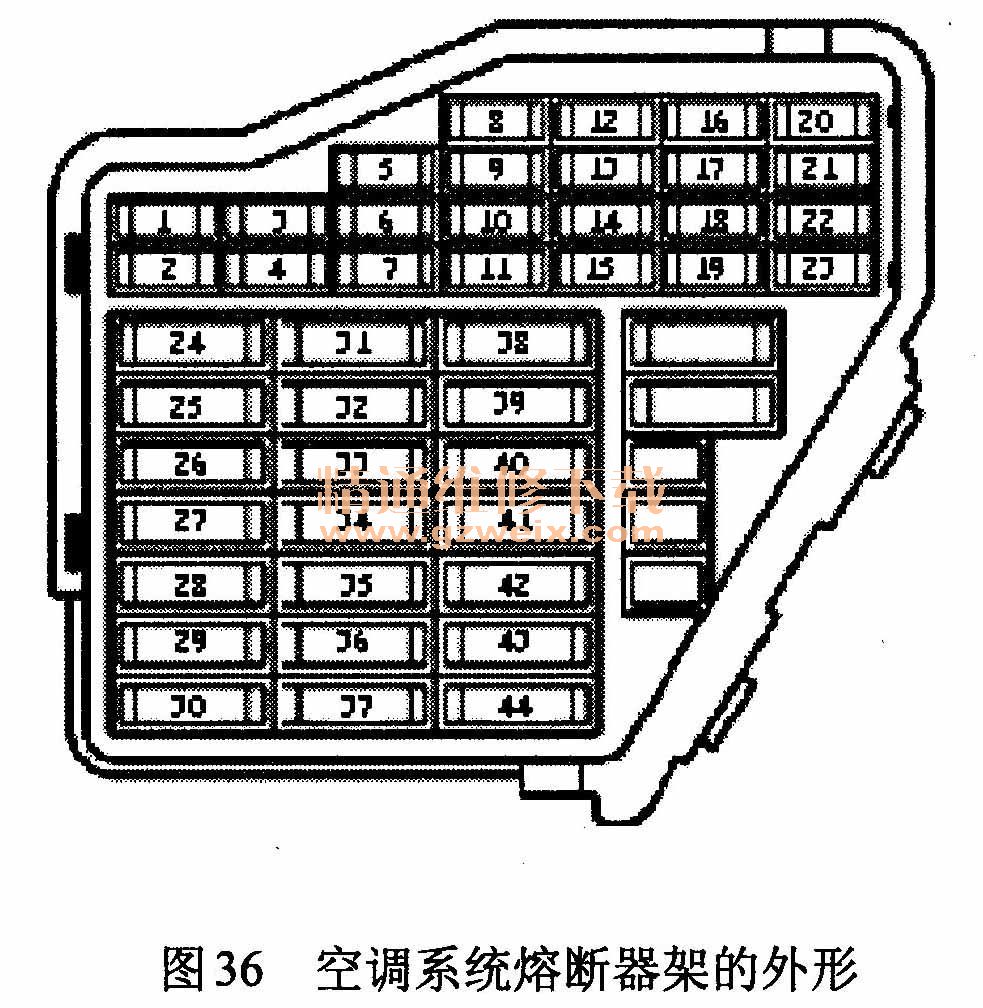

    奥迪A6系列（2001-2002年款）轿车空调系统熔断器架的外形如图36所示。熔断器颜色与容量之间的关系说明如下：

    5A----米色7.5A----棕色10A----红色15A----蓝色20A----黄色25A----白色30A----绿色
    需要说明的问题：在奥迪A6系列轿车空调系统电路图中，从熔丝位置23起，熔断器架内的熔丝标记为223。

2. 13芯继电器座
    奥迪A6系列轿车（2001-2002年款）空调系统13芯继电器座的外形及继电器位置分布情况如图37所示。在该继电器座中，3为太阳能电池断路继电器（J309）。

3.驾驶员侧继电器座
    奥迪A6系列轿车（2001-2002年款）空调系统驾驶员侧继电器座的外形及继电器位置分布情况如图38所示。驾驶员侧的继电器座，设置在中央支架上的仪表板后面。驾驶员侧的继电器座中2位继电器的类型，根据车型不同而不一样。

② 太阳能车顶的汽车：2为驻车暖风继电器（J8）。
②带太阳能车顶的汽车：2为太阳能电池断路继电器（J354）。

    4．排水槽电控箱中的3芯继电器座
    奥迪A6系列轿车（2001-2002年款）空调系统排水槽电控箱中的3芯继电器座的外形及继电器位置分布情况如图39所示。驻车暖风熔丝（S62），在电控箱外。

（二）空调系统暖风装置控制单元电路
1．电路原理图

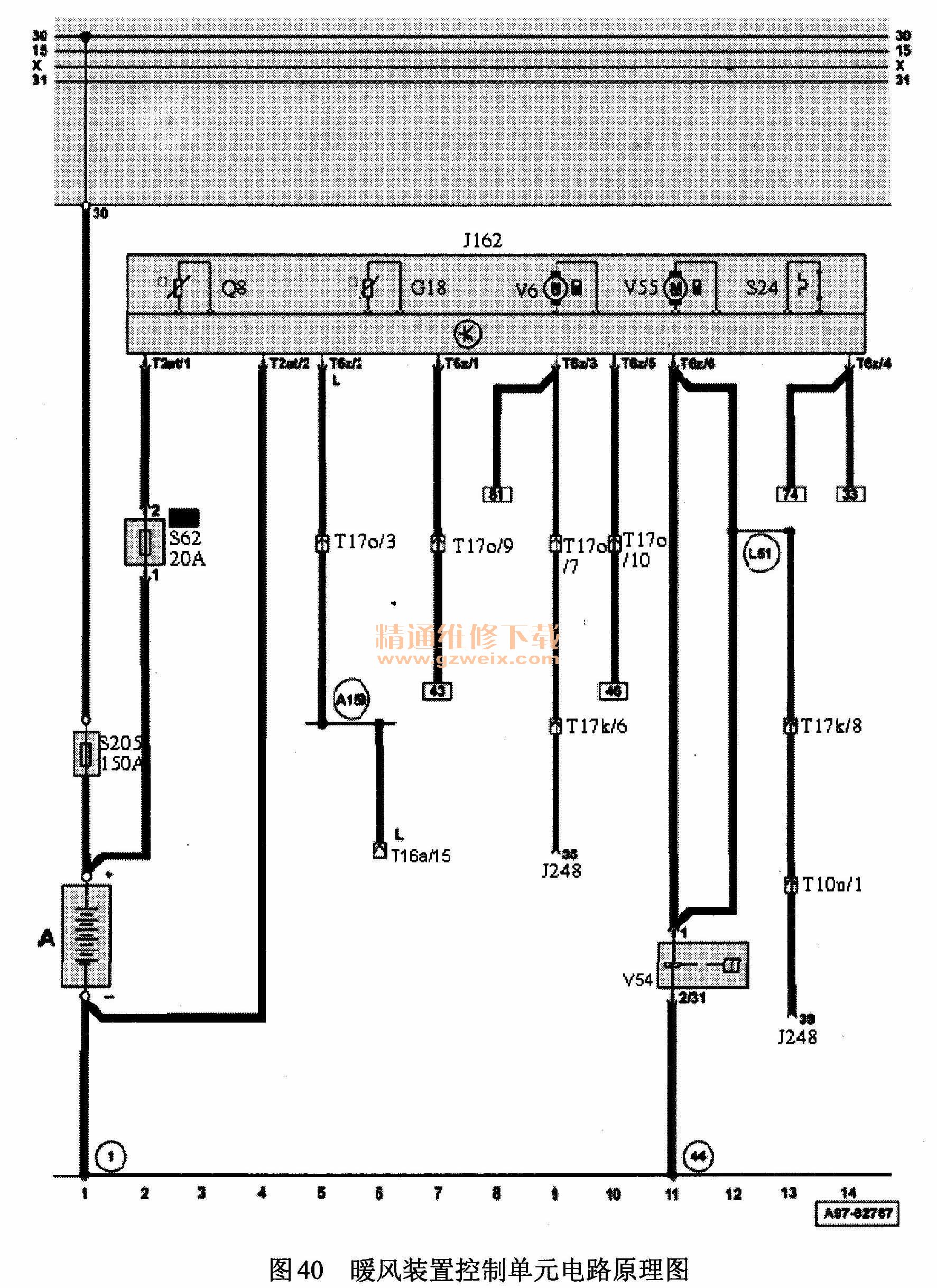

奥迪A6系列轿车（2001-2002年款）空调系统暖风装置控制单元电路原理图如图40所示。

2．电路元器件及其安装位置说明
    图9-40中各数字或数字与字母组合含义（所代表零部件或元器件）具体说明如下：
    A----蓄电池；G18----温度传感器；Q8----带火焰监控的预热塞；J162----暖风装置控制元J248----柴油直接喷射装置控制单元；S24----过热熔丝／暖风装置；S62----驻车暖风熔丝S205----熔丝2 （30A）了； T2at----2芯黑色插头连接，在驻车暖风控制单元上；T6z----6芯插连接，在驻车暖风控制单元上；TlOn----10芯橙色插头连接，排水槽电控箱接线板； 16a----16芯插头连接，自诊断连接；Tl7k----17芯红色插头连接，排水槽电控箱接线板；T17o----17芯白色插头连接，左侧A柱接线板；V6----燃烧空气鼓风机；V54----计量泵；V55----循环泵；1----接地线，蓄电池，车身；44----左侧A柱下部接地点；A159----连接（（L），在仪表板导线束中；L51----正极连接1，在驻车暖风导线束中。

＊----带V6 TDI发动机的汽车；＊＊----在排水槽电控箱上；* * *----8缸发动机，较小的冷却液循环系统。

（三）空调系统空调器操作与显示单元及太阳能电池断路继电器电路
1．电路原理图

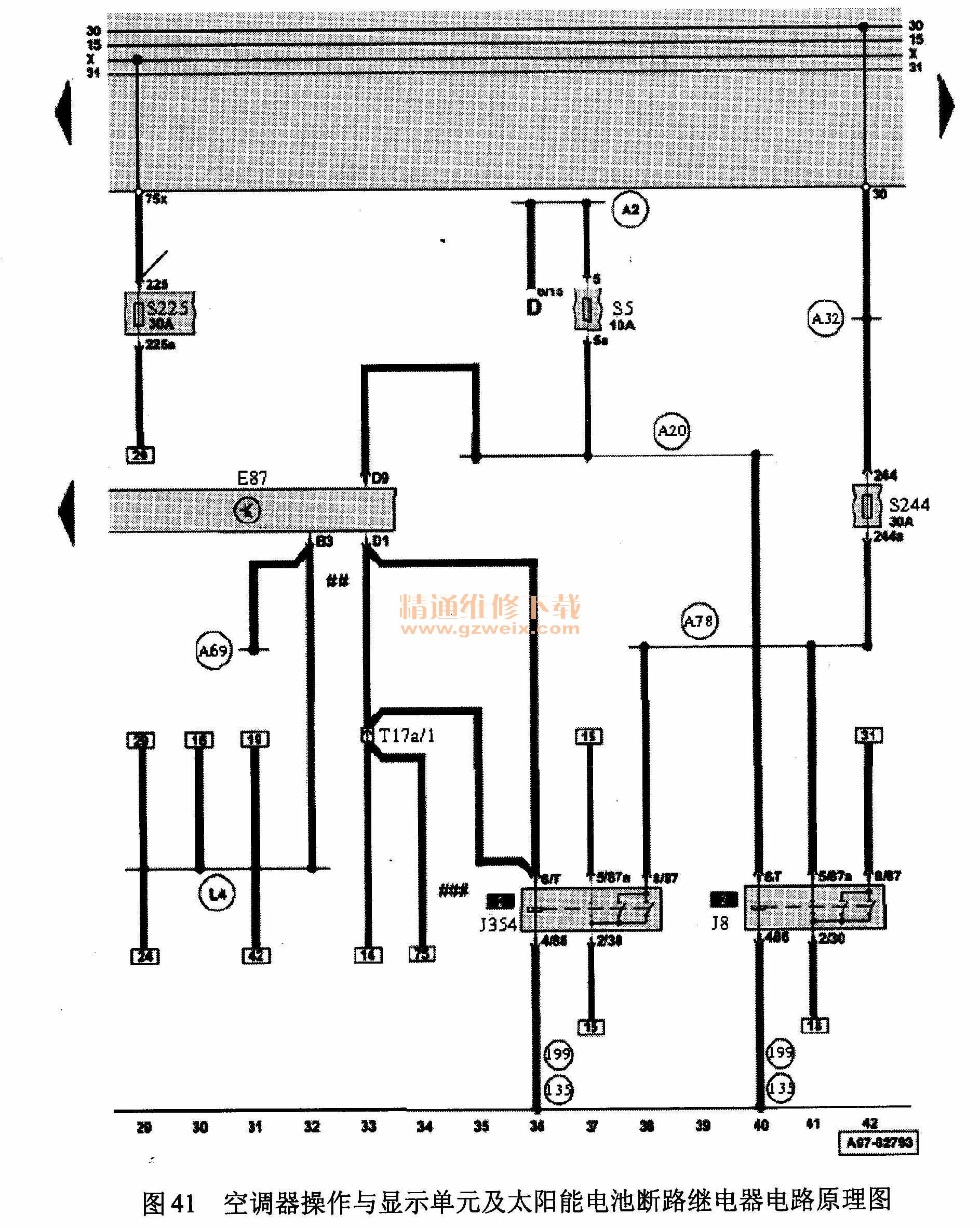

    奥迪A6系列轿车（2001-2002年款）空调器操作与显示单元及太阳能电池断路继电器电路原理图如图41所示。

2．电路元器件及其安装位置说明
图41中各数字或数字与字母组合含义（所代表零部件或元器件）具体说明如下：D----点火启动开关；E87----空调操纵与显示单元；J8----驻车暖风继电器；J354----太阳能

电池断路继电器；S5----熔断器座内的熔丝；S225----熔断器座内的熔丝25； S244----熔断器座内的熔丝44； T17o-17芯白色插头连接，左侧A柱接线板；135----接地连接2,．在仪表板导线束中；199----接地连接3，在仪表板导线束中；A2----正极连接（15），在仪表板导线束中；A20----连接（15a），在仪表板导线束中；A32----正极连接（30），在仪表板导线束中；A69----连接（空调器），在仪表板导线束中；A78----连接（30a，S244），在仪表板导线束中；L4----连接（75 a），在空调器导线束中；＊----带太阳能车顶的汽车；＊＊----无太阳能车顶的汽车；＊＊＊----二者皆可；＃一带内部可调节压缩机的汽车；＃＃----带外部可调节压缩机的汽车；###----8缸发动机，较小的冷却液循环系统。

（四）空调系统仪表板及功能选择开关“（在中控台内）电路
1．电路原理图
    奥迪A6系列轿车（2001-2002年款）空调系统仪表板及功能选择开关II（在中控台内）电路原理图如图42所示。

    2．电路元器件及其安装位置说明
    图42中各数字或数字与字母组合含义（所代表零部件或元器件）具体说明如下：
    E272----功能选择开关II，在中控台内；J285----组合仪表中带显示单元的控制单元；T17o
---17芯白色插头连接，左侧A柱接线板；T32----32芯蓝色插头连接，在组合仪表上T32c----32芯灰色插头连接，组合仪表上；269----接地连接（传感器接地）1，在仪表板导线束中；A19----连接（58s），在仪表板导线束中（开关照明）；＊带无线电遥控的驻车暖风。
