三、自动空调系统检测仪器的连接与使用
    奥迪A6、 A6L系列轿车全自动空调控制系统的自诊断插头，位于驾驶室内仪表盘下部。
    （一）自动空调系统自诊断插头的连接方法
    奥迪A6、A6L系列轿车全自动空调控制系统的实际维修工作中，如采用大众公司规定设备----VA.G1552/1551故障诊断仪来诊断奥迪A6. A6L系列轿车全自动空调控制系统故障时（如使用其他诊断仪器，则应参考所使用的诊断仪器说明书），VA.G1552/1551故障诊断仪与自诊断插头之间的连接方法如下：
    ①关闭点火开关，取下自诊断插头护板；
    ②连接汽车诊断、测量和信息系统VAS 5051或故障阅读器VA.G1552，VAS5051/1接上VAS5051，再用VA.G1551/3连接VA.G1551或VA.G1552，如在试车时需使用检测仪，要注意上述安全说明。

（二）自动空调系统的自诊断操作与显示方式
    以下自诊断说明仅指使用VA.G1551，如使用VAS5051或VA.G1552，请参见所使用的诊断仪器说明书。当接通电源以后，故障诊断仪VA.G1551显示屏上出现如下显示：

V.A.G Eigendiagnose   HELP
V.A.G自诊断         帮助

Schnelle Dateniibertragung*
1-快速数据传递

或者出现如下的显示

V.A.G Eigendiagnose   HELP
V.A.G自诊断         帮助

Blinkcodeausgabe
2-闪光码输出

    如果VA.G1551显示屏上无显示，按电路图检查故障诊断仪与自诊断插头之间的连接。线的连接情况。进一步就可进行如下的操作：
    ①打开点火开关或启动发动机。
    ②接通压缩机（按控制和显示单元E87上“Auto”键）。
    ③按1键选择“快速数据传递”。

（三）自动空调系统的自诊断测试与功能选择
    1．系统选择
①当显示屏显示如下内容时：

Schnelle Datenubertragung    HELP
快速数据传递                 帮助

Adresswort eingeben XX
输入地址码XX

②按0和8键（08选择空调／暖风电器系统）。显示屏显示如下内容：

Schnelle Dateniibertragung        Q
快速数据传递                    Q

08 Klima-/Heizungselektronik
08-空调／暖风电气系统

③按Q键确认输入。输入地址码08后，显示屏显示如下内容：

Schnelle Datenubertragung
快速数据传递

Tester sendet das Adresswort 08
检测仪发送地址码08

④稍过一会儿，控制单元备件号、编码和服务站代码即被显示出来。显示屏显示如下内容：

4B0 820 043 X A6 Klimavollautomat DXX
4B0 820 043 X A6 全自动空调 DXX

Codierung XXXX              WSC ZZZZZ
编码XXXXX                 WSC ZZZZZ

2，控制单元备件号说明
    控制单元备件号是指车上装备、空调装置的编码，是装用备件号中索引号在H以上的控制和显示单元。WSC ZZZZZ是上一次维修时的服务站代码。DXX表示控制和显示单元E87软件版本号。

    控制单元备件号，对于2000年以后生产的车型，索引号是H、J、K或L的控制和显示单元E87，或索引号在T以上的控制和显示单元。这些控制和显示单元与备件号为4B0 820043，与索引号为P、Q、R、S的控制和显示单元有如下的不同之处：
    ①点火钥匙的匹配识别（测量数据块显示组11显示）。
    ②压缩机关闭的后4个条件（测量数据块显示组13）。
    ③由于上述差别，2000年以后生产的车型，只有在特殊情况下才装用索引号为P、Q、R、 S的控制和显示单元E87。
    ④2000年以后生产的车型，不能采用索引号为“G”以前（包括“G”）的控制和显示单元E87来进行代换。

    3．编码含义说明

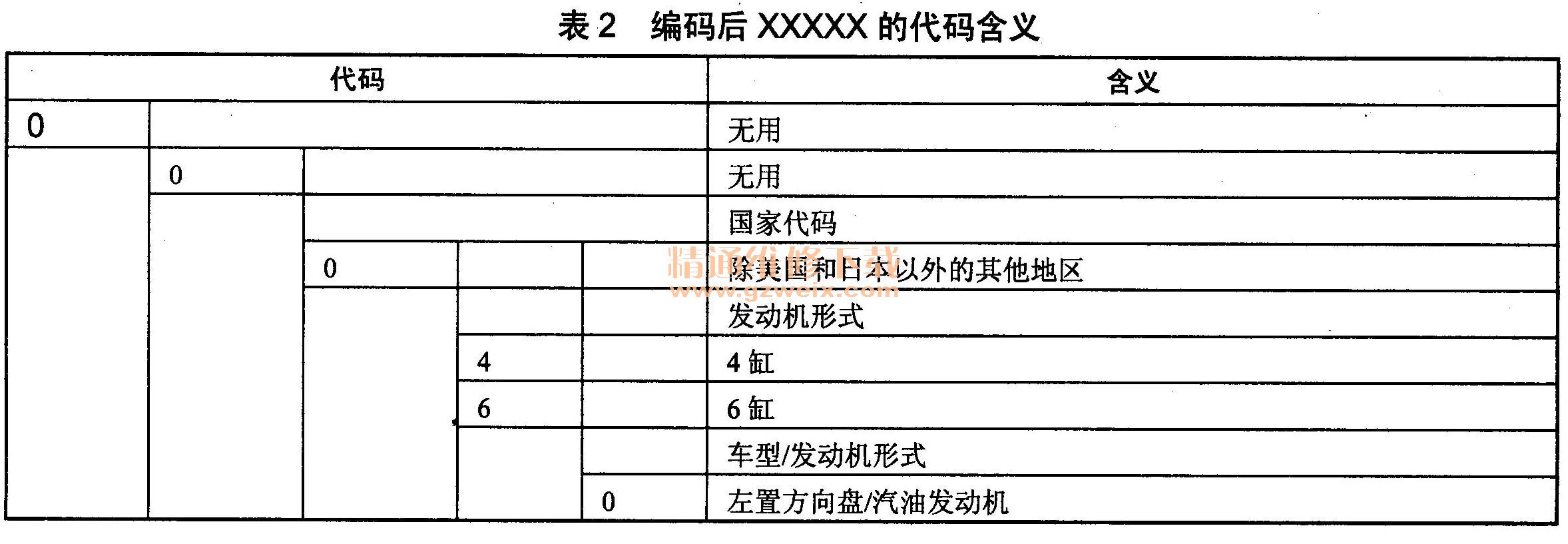

    上述编码后XXXXX的代码含义，如表2所列。例如代码00040的含义为：
    第一位。为无用；第二位。也为无用；第三位。为不包括美国和日本的其他地区；第四位4为4缸发动机；第四位0为左置方向盘汽油发动机。
