奥迪A6、A6L自动空调系统原理及故障检修
来源:本站整理  作者:佚名  2013-11-12 06:15:48

六、自动空调系统执行元件故障的诊断
    奥迪A6,A6L系列轿车全自动空调控制系统中各个执行元件在车上的安装位置较分散,空调控制和调节部件分布在发动机舱内与驾驶室内。

(一)自动空调系统故障诊断应注意的问题
    ①在执行元件诊断过程中,不能移动车辆且发动机转速应低于3000 r/min。
②执行元件诊断过程中,调节会被关闭,所有部件在E87的显示屏上控制。

(二)自动空调系统执行元件诊断与测试功能的进入方法
    ①启动发动机,接通压缩机(按 Auto键)。
    ②打开仪表板出风口,向仪表板出风口分配空气。
    ③连接VA.G1551,输入地址码“08(空调/暖风系统电气)”,继续操作,直至“选择功能”出现在诊断仪的显示屏上,显示如下内容:

Schnelle Datenilbertragung           HELP
快速数据传递.帮助                     帮助
Funktion anwahlen XX
选择功能xx

④按PRINT键接通打印机(键内指示灯亮)。
⑤按0和3键选择“执行元件诊断”。显示屏显示如下内容:

Schnelle Datenubertragung     Q
快速数据传递                 Q

03-Stellglieddiagnose
03-执行元件诊断

    ⑥按C键可中止执行元件诊断。
    ⑦完成执行元件诊断后,查询故障存储器。
    ⑧如果在执行元件诊断开始时,显示屏上出现“功能未知或当前不能执行”(例如:发动机未转动),则按→键并重新选择“03执行元件诊断”(执行元件“空调电磁离合器N25 ”在检测中不再受控)。
⑨如果显示屏显示“功能未知或当前不能执行”,则读取测量数据块(显示组01)。

(三)自动轿车空调系统电磁离合器故障的诊断与排除
在上述显示的基础上按Q键确认输入。显示屏就会显示如下内容:
Stellglieddiagnose
执行元件诊断

Magnetkupplung-N25
电磁离合器N25

按→键可进行下一个执行元件的诊断。

1.电磁离合器规定功能与故障排除

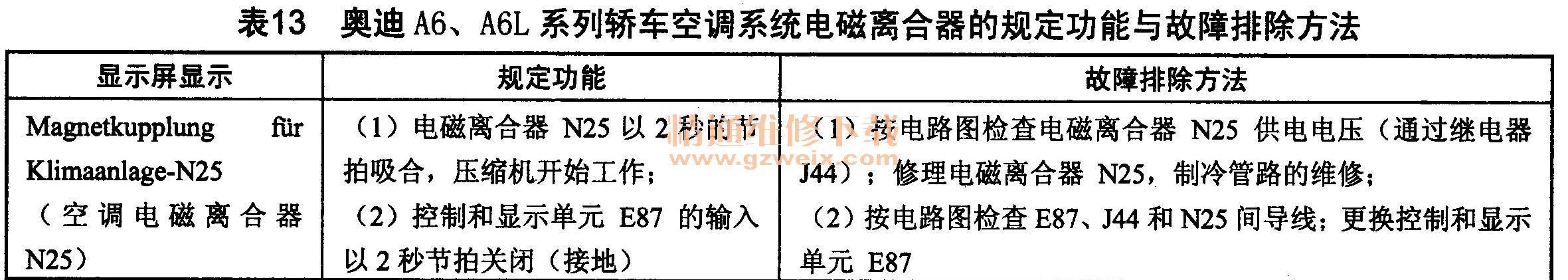

奥迪A6\A6L系列轿车全自动空调控制系统中电磁离合器的规定功能及故障排除方法如表13所列。

2.电磁离合器的诊断说明
    ①接通电磁离合器N25的同时,“压缩机接通”的输出(控制和显示单元E87插头C,插口15)就会被启动(从0变为12 V)。在读取发动机控制单元数据块时,可按E87上“ECON”键来接通或关闭压缩机,以检查该输出情况。
    ②发动机控制单元利用该信号(空调压缩机接通)来修正当打开压缩机时发动机上暂时增加的负荷。
    ③发动机控制单元利用该输出/输入(压缩机接通信号)可关闭空调压缩机读取测量数据块,显示组01。
    ④检查时,、在发动机运转的情况下先读取点火和喷射系统控制单元的测量数据块,然后关闭并打开压缩机(按ECON键)或接上检测盒VA.G1598。
⑤如压缩机关闭后,“压缩机接通”输出/输入信号有电压,这种情况做为故障显示。

(四)自动空调系统新鲜空气鼓风机故障的诊断与排除
    奥迪A6、A6L系列轿车全自动空调控制系统中新鲜空气鼓风机的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表14所列。
<a target=奥迪A6、A6L系列轿车空调系统新鲜空气鼓风机规定功能及故障排除" src="/article/UploadPic/2013-11/201311111635738668.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

(五)自动空调系统风扇故障的诊断与排除
风扇的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表15所列。
<a target=奥迪A6、A6L系列轿车空调系统风扇规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116352360921.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:散热器风扇由继电器J101接通2挡。
备注2:热敏开关F18闭合;空调压力开关F129闭合(触点3和4)。

(六)自动空调系统左侧温度翻板伺服电动机故障的诊断与排除
    奥迪A6、A6L系列轿车全自动空调控制系统中,左侧温度翻板伺服电动机的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表16所列。
<a target=奥迪A6、 A6L系列轿车空调系统左侧温度翻板伺服电动机规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116354129593.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:中央翻板在“仪表板出风口”位置,新鲜空气/空气再循环翻板在“新鲜空气”位置,除霜翻板关闭。

(七)自动空调系统右侧温度翻板与中央翻板伺服电动机故障的诊断与排除
    奥迪A6、A6L系列轿车全自动空调控制系统中,右侧温度翻板与中央翻板伺服电动机的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表17所列。
<a target=奥迪A6、A6L系列轿车空调系统右侧温度翻板与中央翻板伺服电动机规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116355987738.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:中央翻板在“仪表板出风”位置,新鲜空气/空气再循环翻板在“新鲜空气”位置,除霜翻板关闭。
备注2:新鲜空气/空气再循环翻板在“新鲜空气”位置且除霜翻板关闭。

(八)自动空调系统除霜翻板与通风翻板伺服电动机故障的诊断与排除
奥迪A6,A6L系列轿车全自动空调控制系统中,除霜翻板与通风翻板伺服电动机的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表18所列。
<a target=奥迪A6、A6L系列轿车空调系统除霜翻板与通风翻板伺服电动机规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116362233988.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:新鲜空气/空气再循环翻板在“新鲜空气位置”,中央翻板和脚坑翻板关闭。
备注2:除通风翻板外,该伺服电动机还驱动空气再循环/新鲜空气翻板。
备注3:中央翻板脚坑翻板关闭,除霜翻板打开。拆下灰尘和花粉滤清器后可看见伺服电动机的运动。

(九)自动空调系统外部温度指示器和怠速调节故障的诊断与排除
奥迪A6、A6L系列轿车全自动空调控制系统中,外部温度指示器、怠速调节的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表19所列。
<a target=奥迪A6,A6L系列轿车空调系统外部温度指示器、怠速调节规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116364125309.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:按车上装备,打开后风窗加热装置时,有一正信号加到该输出上(检查前,关闭后风窗加热装置)。

(十)自动空调系统水加热控制信号故障的诊断与排除

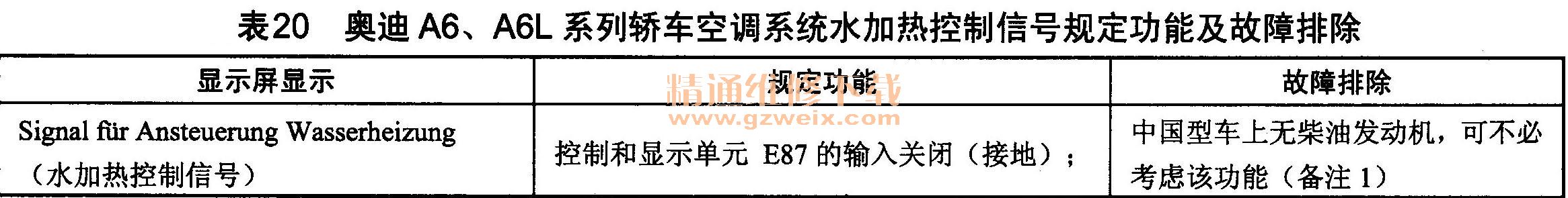

    奥迪A6、A6L系列轿车全自动空调控制系统中,水加热控制信号的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除方法如表20所列。

备注1:该说明仅仅针对奥迪轿车2002年款车型。

(十一)自动空调系统怠速调节故障的诊断与排除
    奥迪A6,A6L系列轿车全自动空调控制系统中,怠速调节故障的诊断测试功能的进入和诊断方法如下。
    1.怠速调节诊断测试功能的进入
    ①关闭点火开关。
    ②拆下发动机控制单元,将VA.G1598中的接线接到发动机控制单元插头上(不要将发动机控制单元接到检测盒上)。
    ③打开点火开关;关闭后风窗加热装置。
    ④连接VA.G1551,输入地址码08“空调/暖风系统电气”,继续操作,直至显示屏出现“选择功能”接VAS5051或VA.G1551并选择功能。
⑤按PRINT键接通打印机(键内指示灯亮)。显示屏显示(功能选择)如下内容:
Schnelle Datenubertragung     HELP
快速数据传递                   帮助

Funktion anwahlen   XX
选择帮助xx

⑥按0和3键选择“执行元件诊断”,显示屏显示如下内容:

Schnelle Dateniibertragung        Q
快速数据传递        Q
⑦按Q键确认输入。

    2.需要说明的问题
    ①再次输入“执行元件诊断”时,电磁离合器N25停止工作,读取测量数据块(显示组01)。
    ②检查“怠速调节”功能。将VA.G1527接到搭铁和检测盒上被检输入(接发动机控制单元)之间。
    3.怠速调节规定功能及故障排除
    奥迪A6,A6L系列轿车全自动空调控制系统中,怠速调节的诊断测试功能的进入和诊断方法与上相同,规定功能及故障排除如表21所列。
<a target=奥迪A6、AK系列轿车空调系统怠速调节规定功能及故障排除" src="/article/UploadPic/2013-11/2013111116374738833.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:装上发动机控制单元后的检查→柴油直喷和预热系统。
备注2:使怠速升高或改变发动机控制单元内的控制值→柴油直喷和预热系统。
备注3:如果手动关闭压缩机(在正常调节中),“怠速转速升高”输出信号不受控。
