本田思域混合动力车EPS(动力转向电控系统)故障诊断
来源:本站整理  作者:佚名  2014-01-28 16:03:10

    2007款进口本田思域混合动力车系EPS(动力转向电控系统)
    一、电控系统电路

    动力转向电控系统电路如图1所示。

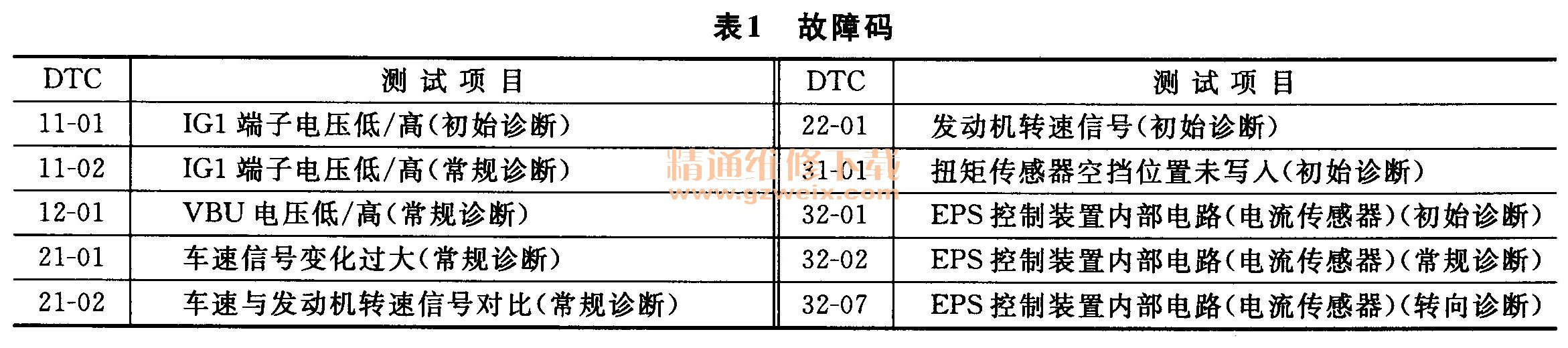

    二、故障码(如表1所示)

    说明:
    ·初始诊断:发动机启动后直到EPS指示灯熄灭为止时的正确诊断。
    ·常规诊断:初始诊断后直到点火开关关闭为止时的正确诊断。
    ·转向诊断:转动方向盘时,在常规诊断中进行。

    三、端子功能和检测数据
    EPS控制装置插头D(28芯)如图2所示,其端子功能和检测数据如表2所示。
