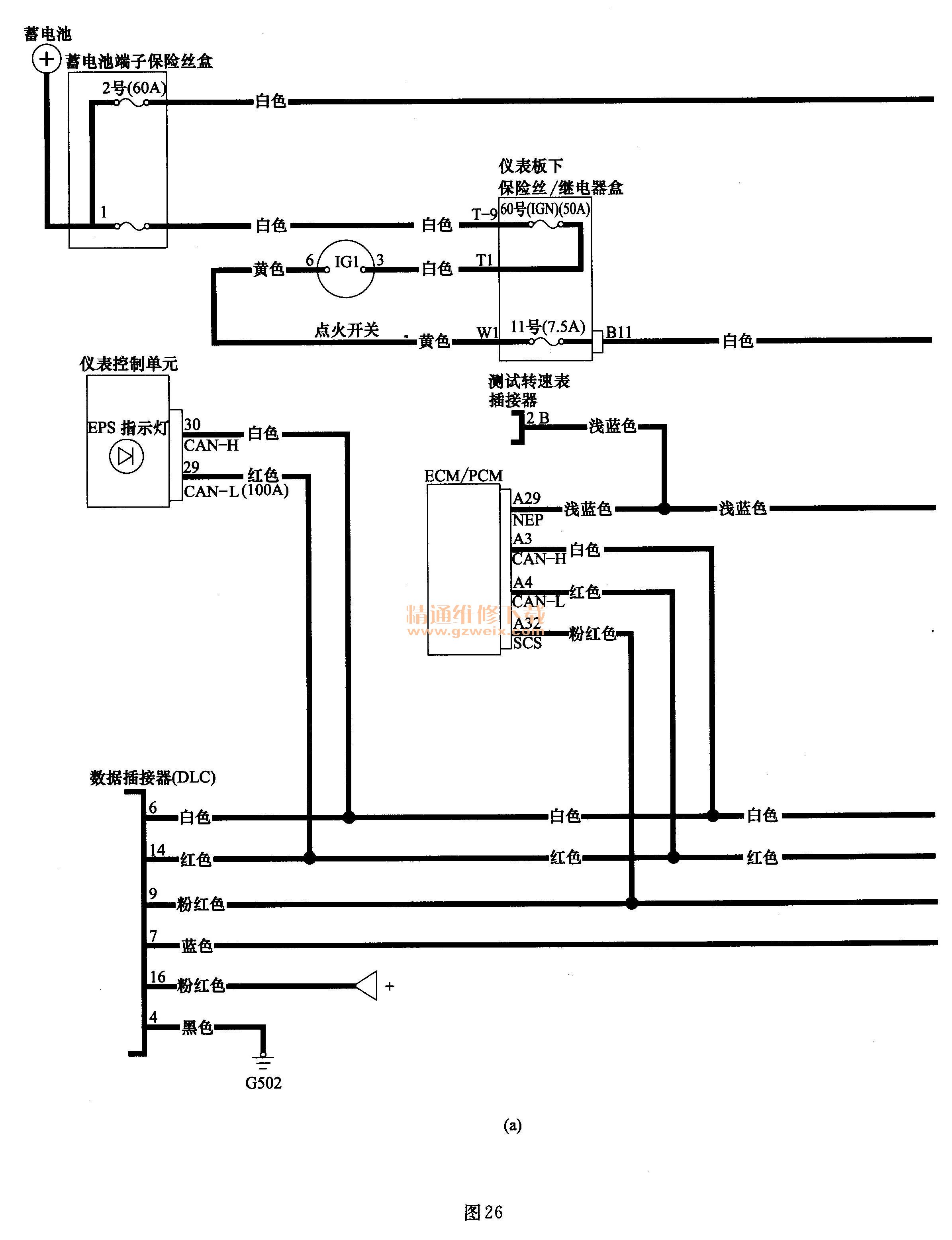

二、端子功能和检测数据

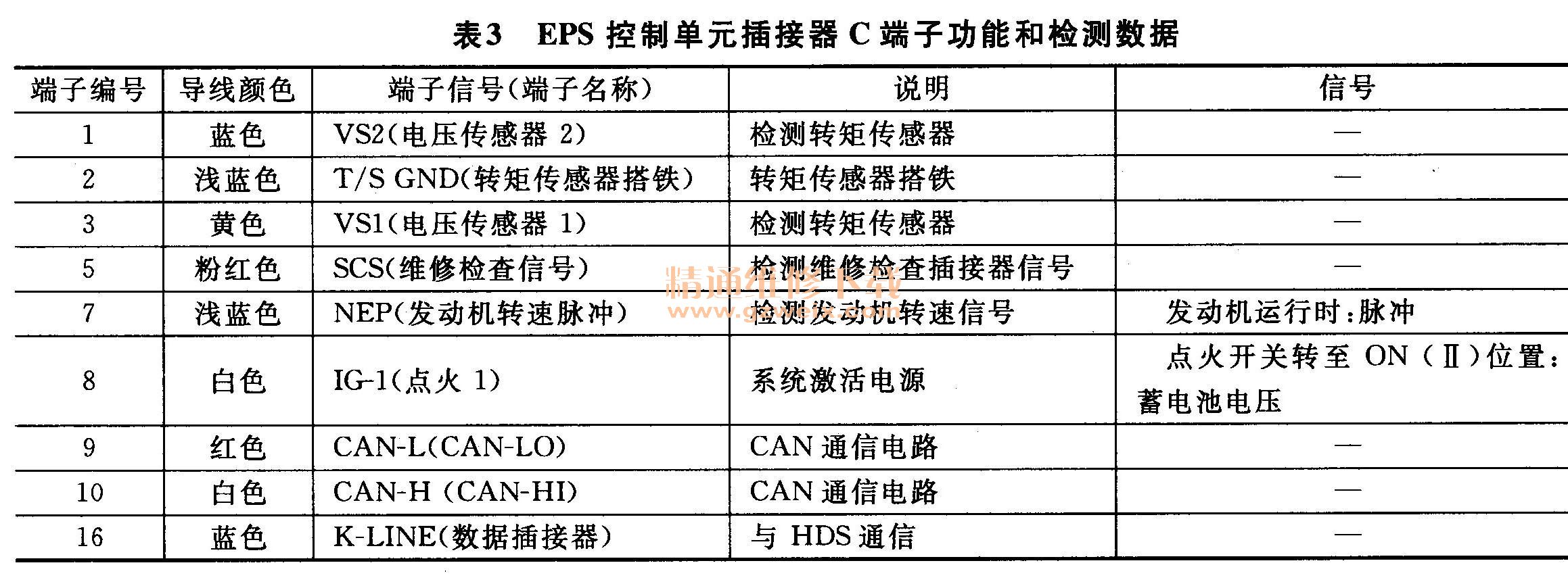

EPS控制单元插接器C如图27所示,其端子功能和检测数据如表3所示。
三、故障码
故障码如表4所示。
注意:
初始诊断:发动机启动后立即执行该诊断,直到EPS指示灯熄灭。
常规诊断:初始诊断后,进行常规诊断,直至点火开关转至LOCK(0)位置。
四、故障码检修
1. DTC 11-01:IG1端子低/高电压(初始诊断)
DTC 11-02: IG1端子低/高电压(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC,
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤等待至少60s。
⑥使用HDS检查DTC。
是否显示DTC 11-01或11-02?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。检查是否连接不良或端子松动。
⑦将点火开关转至LOCK(0)位置。
⑧使用HDS检查并记录EPS数据表中的蓄电池电压。
蓄电池是否正常?
是----转至步骤⑨。
否----检查蓄电池,并对交流发电机调节器电路进行故障排除。
⑨检查仪表板下保险丝/继电器盒中的11号(7. 5 A)保险丝。
保险丝是否正常?
是----重新安装11号(7. 5A)保险丝,然后转至步骤18。
否----转至步骤⑩。
⑩断开EPS控制单元插接器C(16针)。
11检查EPS控制单元插接器C(16针)8号端子和车身搭铁之间是否导通,如图28所示。
是否导通?
是----修理EP S控制单元和仪表板下保险丝/继电器盒11号(7. 5A)保险丝之间线束对车身搭铁的短路。
否----将新的11号(7. 5A)保险丝安装到仪表板下保险丝/继电器盒中,然后转至步骤⑩。
12重新连接EPS控制单元插接器C(16针)。
13将点火开关转至ON(II)位置。
14使用HDS清除DTC。
15将点火开关转至LOCK(0)位置。
16启动发动机。
17使用HDS检查DTC。
是否显示DTC 11-01或11-02?
是----更换EPS控制单元。
否----故障排除完成。如果显示其他DTC,转至显示DTC的故障排除。
18断开EPS控制单元插接器C(16针)。
19将点火开关转至ON(II)位置。
20测量EPS控制单元插接器C(16针)8号端子和车身搭铁之间的电压。
是否有蓄电池电压?
是----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
否----修理仪表板下保险丝/继电器盒中11号(7. 5A)保险丝和EPS控制单元之间线束的断路。
2. DTC 12-01:VBU低漓电压(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④将点火开关转至ON(II)位置。
⑤使用HDS检查DTC。
是否显示DTC 12-01?
是----转至步骤⑥。
否----间歇性故障,此时系统正常。检查是否连接不良或端子松动。
⑥将点火开关转至LOCK(0)位置。
⑦使用HDS检查并记录EPS数据表中的蓄电池电压。
蓄电池是否正常?
是----转至步骤⑧。
否----检查蓄电池,并对交流发电机调节器电路进行故障排除。
⑧检查蓄电池端子保险丝盒中的2号(60A)保险丝。保险丝是否正常?
是----重新安装2号(60A)保险丝,然后转至步骤⑩。
否----转至步骤⑨。
⑨断开EPS控制单元插接器A(2针)。
⑩检查EPS控制单元插接器A(2针)2号端子和车身搭铁之间是否导通,如图29所示。
是否导通?
是----修理EPS控制单元和蓄电池端子保险丝盒2号(60A)保险丝之间线束对车身搭铁的短路。
否----安装新的蓄电池端子保险丝盒,然后转至步骤11。
11重新连接EPS控制单元插接器A(2针)。
12将点火开关转至ON(II)位置。
13使用HDS清除DTC。
14将点火开关转至LOCK(0)位置。
15启动发动机。
16使用HDS检查DTC。
是否显示DTC 12-01?
是----更换EPS控制单元。
否----故障排除完成。如果显示其他DTC,转至显示DTC的故障排除。
17断开EPS控制单元插接器A(2针)。
18将点火开关转至ON(II)位置。
19测量EPS控制单元插接器A(2针)2号端子和车身搭铁之间的电压。
是否有蓄电池电压?
是----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
否----修理蓄电池端子保险丝盒中2号(60A)保险丝和EPS控制单元之间线束的断路。
3. DTC 21-01:车速信号变化过大(常规诊断)
DTC 21-02:对比车速信号和发动机转速信号(常规诊断)
①将点火开关转至LOCK(0)位置。
②举升车辆,并将安全支架放置在适当的位置以支撑车辆,并使所有四个车轮自由转动。
③将HDS连接到数据插接器(DLC)上。
④启动发动机,然后以四挡(M/T)或在D位置(A/T)运行车辆。
⑤使用HDS检查EPSDATA LIST中的VEHICLE SPEED.
是否显示0km/h(0mph)?
是----转至步骤⑥。
否----间歇性故障,此时系统正常。检查ECM/PCM和EPS控制单元是否连接不良或端子松动。
⑥将点火开关转至LOCK(0)位置。
⑦启动发动机并检查转速表。
转速表是否工作正常?
是----转至步骤⑧。
否----对仪表控制单元进行故障排除。
⑧将点火开关转至LOCK(0)位置。
⑨使用HDS短接SCS线路。
⑩断开ECM/PCM插接器A(49针)和EPS控制单元插接器(16针)。
11分别检查EPS控制单元插接器C(16针)端子和ECM/PCM插接器A(49针)端子之间是否导通,如图30所示。
是否导通?
是----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
否----修理EPS控制单元与ECM/PCM之间线束的断路。
4. DTC 22-01:发动机转速信号(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③对车辆进行行驶测试。以10km/h(7mph)的速度行驶车辆3s或更长时间。
④使用HDS检查EPS数据表中的发动机转速。
怠速时是否为440r/min或更低?
是----转至步骤⑤。
否----间歇性故障,此时系统正常。检查是否连接不良或端子松动。
⑤将点火开关转至LOCK(0)位置。
⑥断开EPS控制单元插接器C(16针)。
⑦启动发动机。
⑧测量EPS控制单元插接器C(16针)7号端子和车身搭铁之间的电压,如图31所示。
是否有电压?
是----转至步骤⑨。
否----转至步骤14。
⑨将点火开关转至LOCK(0)位置。
⑩使用HDS短接SCS线路。
11断开ECM/PCM插接器A(49针)’。
12将点火开关转至ON(II)位置。
13测量EPS控制单元插接器C(16针)7号端子和车身搭铁之间的电压。
是否有电压?
是----修理EPS控制单元和ECM/PCM之间线束对电源的短路。
否----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不则更换EPS控制单元。
14将点火开关转至LOCK(0)位置。
15使用HDS短接SCS线路。
16断开ECM/PCM插接器A(49针)。
17检查EPS控制单元插接器C(16针)7号端子和车身搭铁之间是否导通。
是否导通?
是----修理EPS控制单元和ECM/PCM之间线束对车身搭铁的短路。
否----转至步骤18。

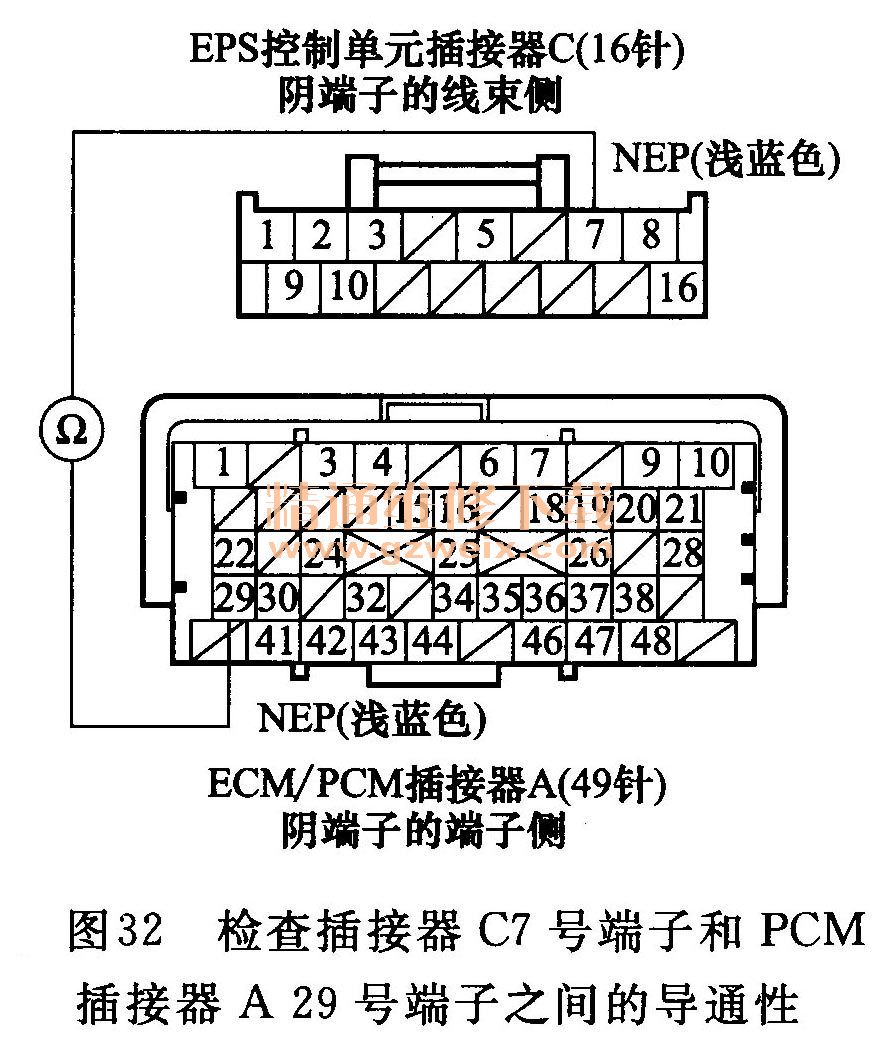

18检查EPS控制单元插接器C(16针)7号端子和ECM/PCM插接器A(49针)29号端子之间是否导通,如图32所示。
是否导通?
是----若ECM/PCM软件版本不是最新,则将其更新,或者换上已知良好的ECM/PCM,然后转至步骤①并重新检查。如果ECM/PCM已更新并且没有显示DTC,故障排除完成。如果ECM/PCM已替换并且没有显示DTC,则更换原来的ECM/PCM。
否----修理EPS控制单元与ECM/PCM之间线束的断路。
