5. DTC 31-01:未写入转矩传感器中间位置(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④执行转矩传感器中间位置记忆程序。
⑤将点火开关转至ON(II)位置。
⑥使用HDS检查DTC。
是否显示DTC 31-01?
是----更换EPS控制单元。
否----间歇性故障,此时系统正常。
6. DTC 32-01: EPS控制单元内部电路(电流传感器)(初始诊断)
DTC 32-02: EPS控制单元内部电路偏置(电流传感器)(常规诊断)
DTC 32-03:下电流传感器卡在ON位置(初始诊断)
DTC 32-04:下电流传感器卡在ON位置(常规诊断)
DTC 32-05:电机电源电压(常规诊断)
DTC 32-06: EPS控制单元内部电路(子CPU)(常规诊断)
DTC 34-01:功率继电器卡在ON位置(IG开关处于LOCK(0)位置)
DTC 35-01: EPS控制单元内部电路(CPU)(初始诊断/常规诊断)
DTC 35-02: EPS控制单元内部电路(EEPROM)(初始诊断)
DTC 35-03: EPS控制单元内部电路(CPU通信)(初始诊断)
DTC 35-04: EPS控制单元内部电路(CPU通信)(常规诊断)
DTC 36-01: EPS控制单元内部电路(辨别方向)(常规诊断)
DTC 36-02: EPS控制单元内部电路(INH输出电路)(初始诊断)
DTC 37-01: EPS控制单元内部电路(电路设置)(初始诊断)
DTC 37-02: EPS控制单元内部电路(电路设置)(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤将方向盘从一个极限位置转到另一个极限位置数次,并在极限位置时握住方向盘10s或更长时间。
⑥使用HDS检查DTC 。
是否显示DTC 32-01、32-02、32-03、32-04、32-05、32-06、34-01、35-01、35-02、35-03、35-04、36-01、36-02、37-01或37-02?
是----更换EPS控制单元。
否----间歇性故障,此时系统正常。
7. DTC 33-01:下FET卡在ON位置(初始诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤将方向盘从一个极限位置转到另一个极限位置数次,并在极限位置时握住方向盘10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 33-01?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。
⑦将点火开关转至LOCK(0)位置。
⑧断开EPS控制单元插接器B(2针)。

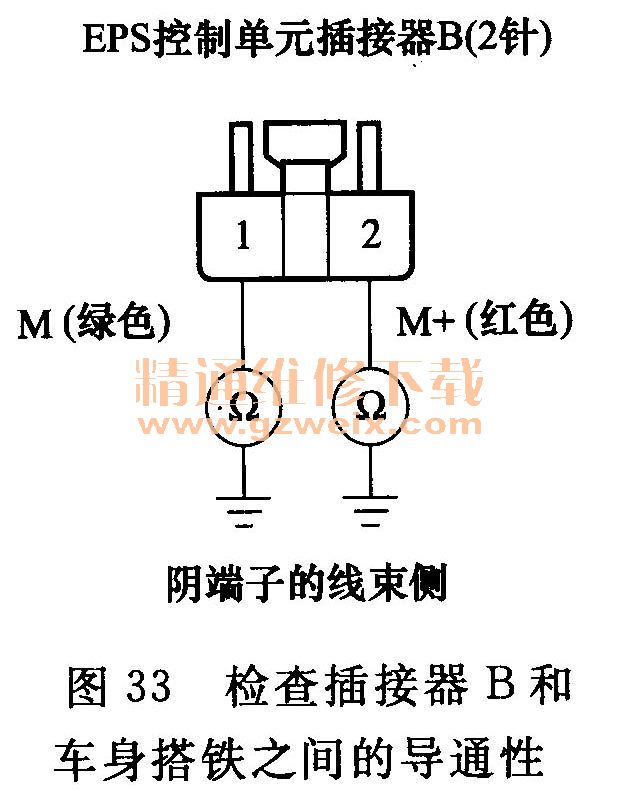

⑨检查EPS控制单元插接器B(2针)1号、2号端子和车身搭铁之间是否导通,如图33所示。
是否导通?
是----转至步骤⑩。
否----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
⑩断开EPS电机2针插接器。
11在EPS电机侧,检查车身搭铁和EPS电机2针插接器1号、2号端子之间是否导通。
是否导通?
是----更换EPS电机。
否----修理EPS控制单元和EPS电机之间线束对车身搭铁的短路。
8. DTC 33-02:上FET卡在ON位置(初始诊断)
DTC 34-02:失效保护继电器卡在ON位置(初始诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤将方向盘从一个极限位置转到另一个极限位置数次,并在极限位置时握住方向盘10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 33-02或34-02?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。
⑦将点火开关转至LOCK(0)位置。
⑧断开EPS控制单元插接器B(2针)。
⑨将点火开关转至ON(II)位置。
⑩检查车身搭铁和EPS控制单元插接器B(2针)1号、2号端子之间的电压,如图34所示。
是否有蓄电池电压?
是----修理EPS控制单元和EPS电机之间线束对电源的短路。
否----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
9. DTC 33-03: FET卡在ON位置(过电流)(常规诊断)
DTC 33-04: FET卡在ON位置(故障)(常规诊断)
DTC 33-05: FET卡在ON位置(附加过电流)(常规诊断)
①将点火开关转至ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤将方向盘从一个极限位置转到另一个极限位置数次,并在极限位置时握住方向盘10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC 33-03、33-04或33-05?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。
⑦将点火开关转至LOCK(0)位置。
⑧断开EPS控制单元插接器B(2针)。
⑨检查EPS控制单元插接器B(2针)1号、2号端子和车身搭铁之间是否导通,如图35所示。
是否导通?
是----转至步骤⑩。
否----转至步骤12。
⑩断开EPS电机2针插接器。
11在EPS电机侧,检查车身搭铁和EPS电机2针插接器1号、2号端子之间是否导通。
是否导通?
是----更换EPS电机。
否----修理EPS控制单元和EPS电机之间线束对车身搭铁的短路。
12断开EPS电机2针插接器。
13将点火开关转至ON(II)位置。
14检查车身搭铁和EPS控制单元插接器B(2针)1号、2号端子之间的电压。
是否有蓄电池电压?
是----修理EPS控制单元和EPS电机之间线束对电源的短路。
否----检查EPS控制单元插接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS控制单元。
