诊断CAN：
·N73电子点火开关控制单元
·N112/1远程信息服务通信模块
·N123/4紧急呼叫系统控制单元
动态行驶CAN：
·N2/10辅助防护装置控制单元
·N30/4电控车辆稳定行驶系统（ESP）控制单元
用户接口CAN：
·A1仪表盘
·A26/17主机
·A40/12平视显示器
·A76左前反向安全带拉紧器
·A67/1石一前反向安全带拉紧器
·B84/3倒车摄像机
·N73电子点火开关控制单元
·N88轮胎充气压力监控控制单元
·N148 360°摄像机控制单元
马区动系统传感器CAN：
·N3/9 CDi控制单元（针对柴油发动机）
·N3/10 ME控制单元（针对汽油发动机）
·N37/4氧氮化物传感器控制单元
·N37/7柴油微粒滤清器下游的氮氧化物传感器控制单元
·N37/8
SCR催化转换器下游的氮氧化物传感器控制单元
·N74炭黑颗粒传感器控制单元
·N118/5
AdBlue雾状尿素水溶液控制单元
MOST环：
．A26/17主机
·A90/4调谐器单元
·N40/3音响系统放大器控制单元
外围设备CAN：
·A40/11单目多功育日聂像机
·A90碰撞预防辅助系统（COLLISION PREVENTIONASSIST）控制单元
·B92/6后保险杠右外侧内置雷达测距传感器
·B92/11后保险杠左外侧内置雷达测距传感器
·Eln9左侧大灯控制单元
·E2n9右侧大灯控制单元
·N73电子点火开关控制单元
雷达CAN1：
·B92/3前保险杠左侧雷达测距传感器
·B92/4前保险杠右侧雷达测距传感器
·N62/1雷达测距传感器控制单元
雷达CAN2：
·B92/1后保险杠中部雷达测距传感器
·B92/7后保险杠右外侧雷达测距传感器
·B92/10后保险杠左外侧雷达测距传感器
·N62/1雷达测即传感器控制单元
以太网：
·A26/17主机
底盘F1exRay：
·A40/13立体式多功能摄像机
·A89限距控制（Distronic）电子控制单元
·B92前部远距离雷达测趾传感器
·N30/4电控车辆稳定行驶系统（ESP）控制单元
·N51/3空气悬挂系统（AIRMATIC）控制单元
·N62驻车系统控制单元
·N62/1雷达测距传感器控制单元
·N68电子动力转向控制单兀
·N73电子点火开关控制单元
·N80转向柱模块控制单元
LIN总线：
·A6n1驻车暖风控制单元
·A9/5电动制冷剂压缩机
·A40/9 Audio/COMAND操作单元
·B38/2带辅助功能的雨量和光线传感器
·E1n7 LED左前外部照明灯促动模块
·E1 n9左侧大灯控制单元
· E2n7 LED右前外部照明灯促动模块
·E2n9右侧大灯控制单元
·N2/10辅助防护装置控制单元
·N10/6前部信号采集及促动控制模组（SAM）控制单元
·N10/8后部信号采集及促动控制模组（SAM）控制单元
·N22/1恒温控制系统控制单兀
·N22/4后排恒温控制系统操作单元
·N25/4前排乘客座椅加热控制单元
·N25/5驾驶员座椅加热控制单元
·N58/1前部恒温控制系统操作单元
·N70车顶控制板控制单元
·N72/1上部操作区控制单元
·N72/4下部左侧操作面板
·N72/5下部右侧操作面板
·N110重量传感系统控制单元
·N123/4紧急呼叫系统控制单元

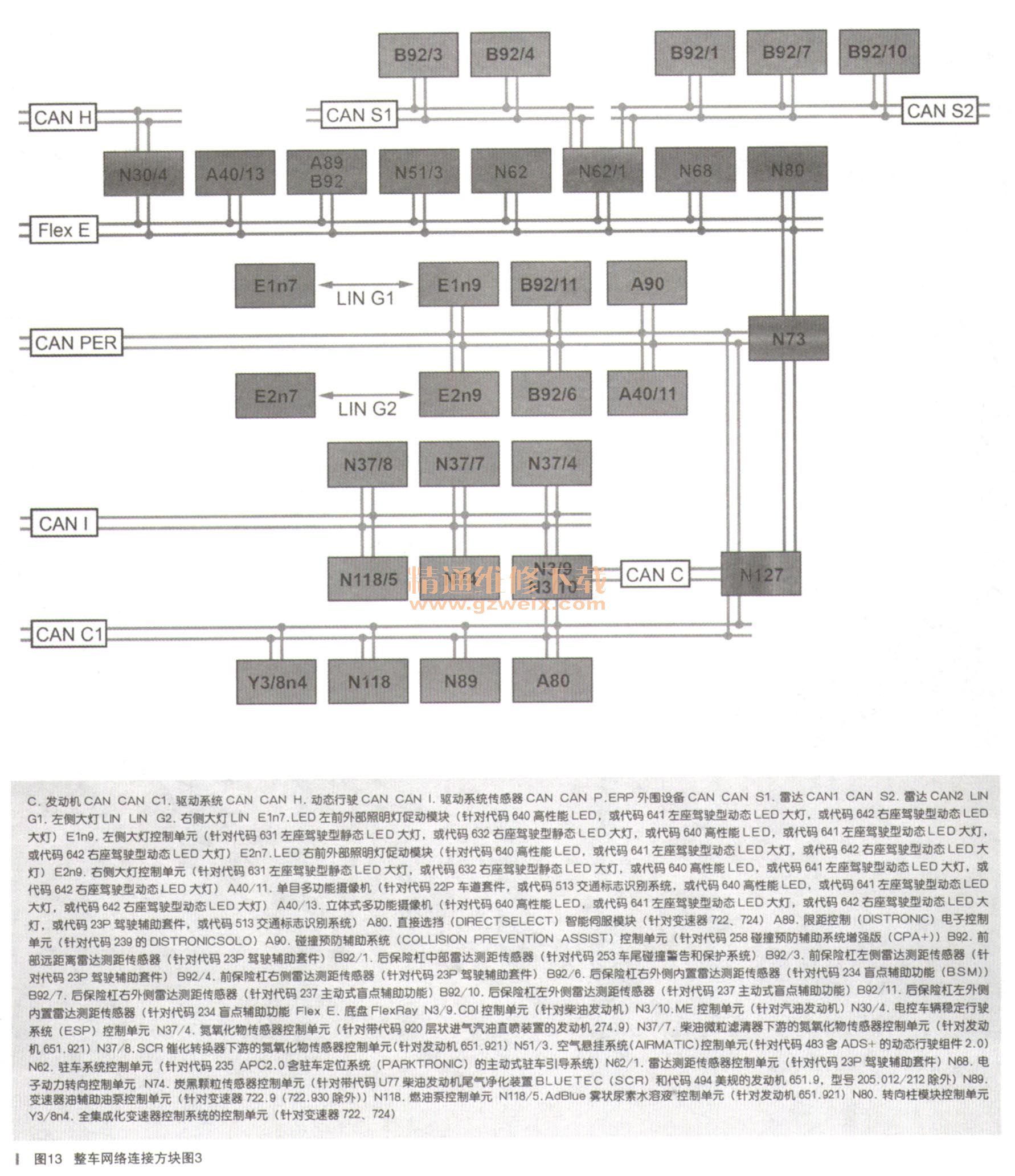

3．整车网络连接方块图
整车网络连接方块图见图11～图13所示。
五、自适应远光灯辅助系统增强版
自适应远光灯辅助系统增强版：
全新车型系列205中与静态和动态全LED大灯配套的自适应远光灯辅助系统增强版分为以下功能方式：
·根据其他车辆的距离持续调整大灯光程
·远光灯绕开其他道路交通参与者
·以最大视野持续行驶
新变化：
自适应远光灯辅助系统增强版的功能除了自适应大灯光程调节和自动远光灯功能外，现在增加了一个所谓的部分远光灯功能。它能够根据交通状态调节光束，使之绕开对面或前方行驶的汽车。这可以避免令其他道路交通参与者眩目，同时不必牺牲强力照明的优点，见图14。
