五、M272发动机正时校对与扭紧力矩
发动机基本正时校对:
1.免拆检查发动机基本正时(50)
(1)拆卸4个凸轮轴位置传感器。
(2)沿发动机运转方向(箭头所示)转动发动机曲轴,直至曲轴转角(皮带滑轮上的305°标记)。皮带滑轮上的305°标记1必须与正时箱盖罩的定位缘2对准。
(3)检查凸轮轴的基本位置:脉冲轮上的标记3必须位于传感器孔中央。如位置有偏差,则需设定凸轮轴的基本位置。
2.在气门室盖拆掉情况下检查发动机基本正时(51)
沿曲轴运转方向转动发动机(箭头所示),直至皮带滑轮上的40°标记1与正时齿轮室盖罩的定位缘2对齐。凸轮轴调节器上的标记3朝上,且标记4与汽缸盖外罩上的接触表面对齐。
3.调节凸轮轴基本位置
(1)拆下左右两侧汽缸盖前护盖。
(2)拆下左右两侧气门室盖。
拆下右侧排气凸轮轴后端的离心式曲轴箱通风装置,注意该螺栓为左旋螺纹连接。

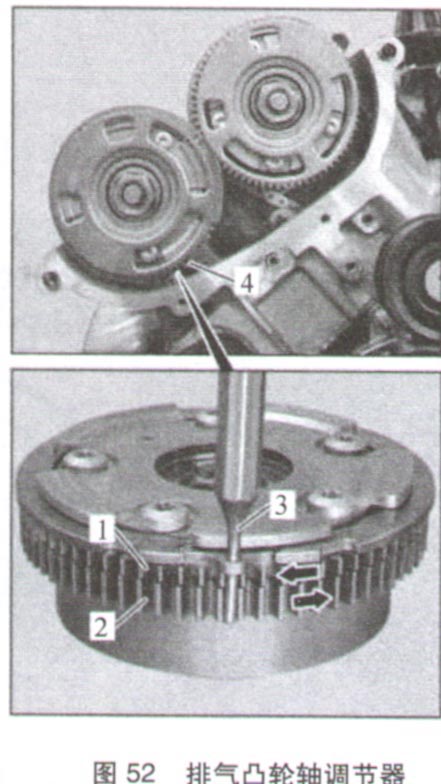

(3)采用适合工具锁止排气凸轮轴调节机构齿轮啮合间隙补偿元件,如52所示。
(4)分开凸轮轴调节机构中心阀。注意旋松方向(进气为右旋螺纹连接、排气为左旋螺纹连接)。从反向固定排气凸轮轴,将排气凸轮轴调节器从凸轮轴上取下。
(5)拆下链条张紧器。
维修提示:链条张紧器采用一次性使用设计,在拆出后建议更换。

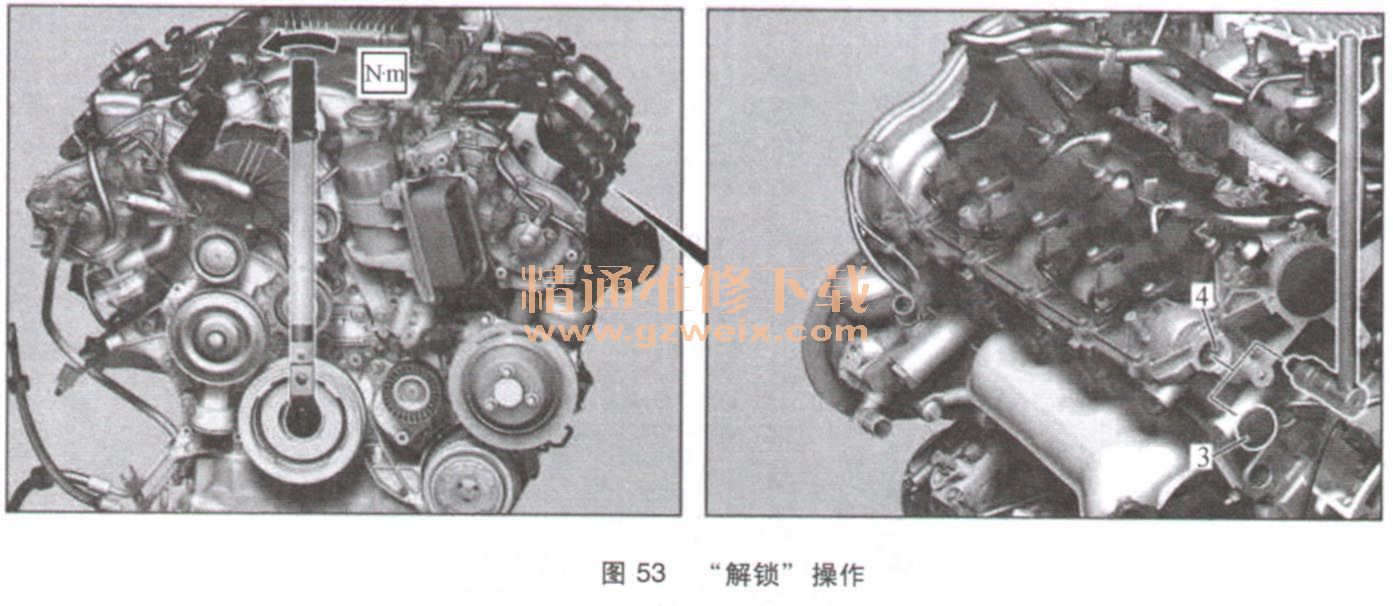

装复新的链条张紧器时需注意:新的张紧器装复后,需要对其进行“解锁”操作,步骤如53所示。

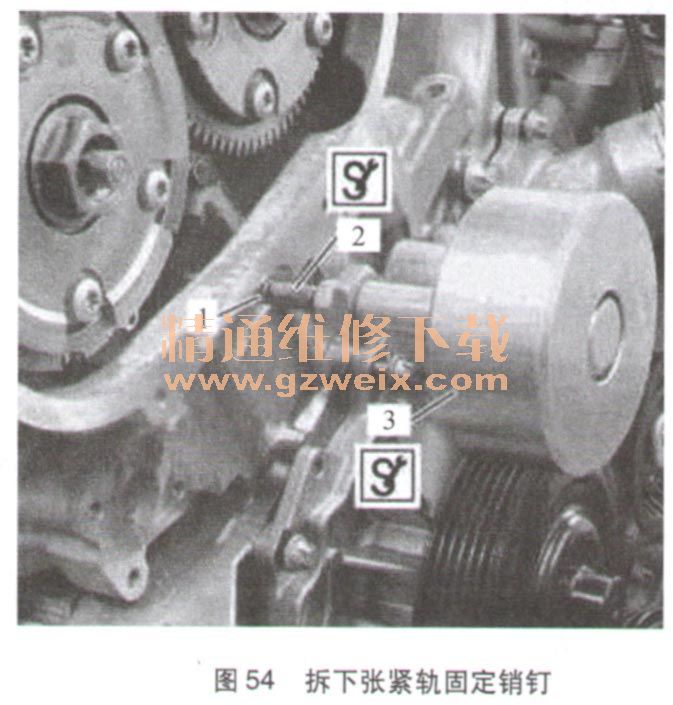

(6)拆下张紧轨固定销钉(图54)。
(7)向上拉动张紧轨,将其拉出正时箱。
(8)将左侧进气凸轮轴调节机构拆下,此时可以对凸轮轴基本位置重新设定。
4.大修发动机时对发动机基本正时的设置方法

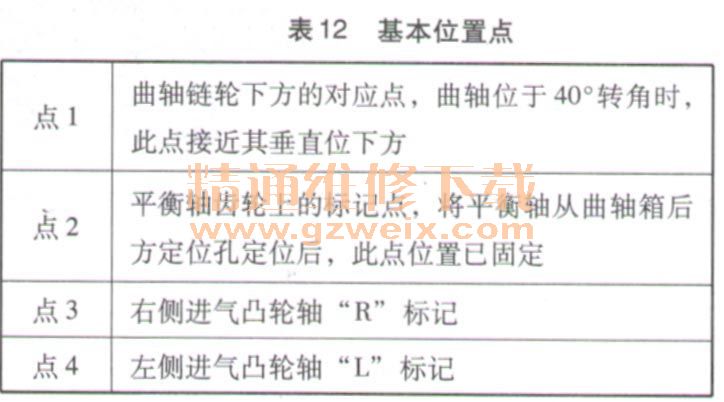

在发动机大修装配时对发动机基本正时的设定方法:发动机正时链条上共有4个基本位置点(等分,无差异)在装配时确保每个点(表12)对应一个固定对应点即可完成基本位置定位。
在装复过程中,最后装复左侧进气凸轮轴调节机构。
5.发动机安装注意事项
(1)正时链条的走向。

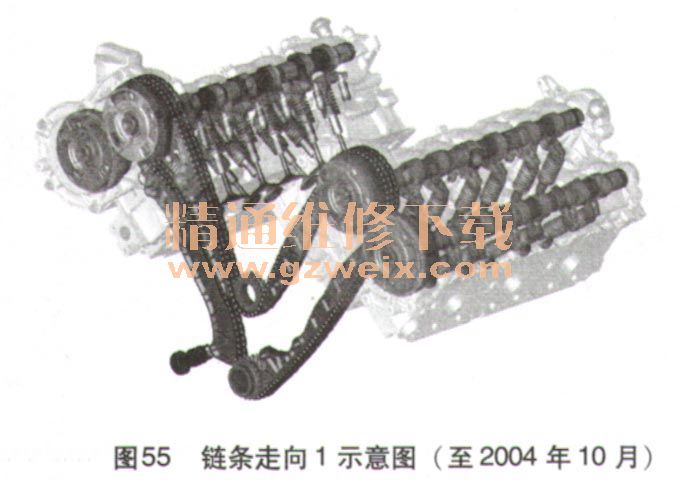

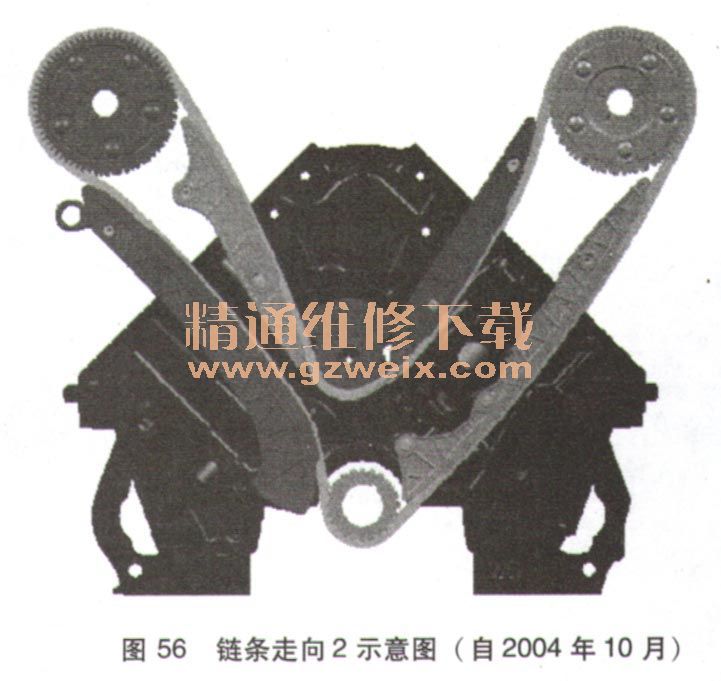

M272发动机正时链条的走向有两种方式,如图55、56所示,这一点在拆解发动机之前要留意。
(2)正时箱盖罩的螺栓图(57)。

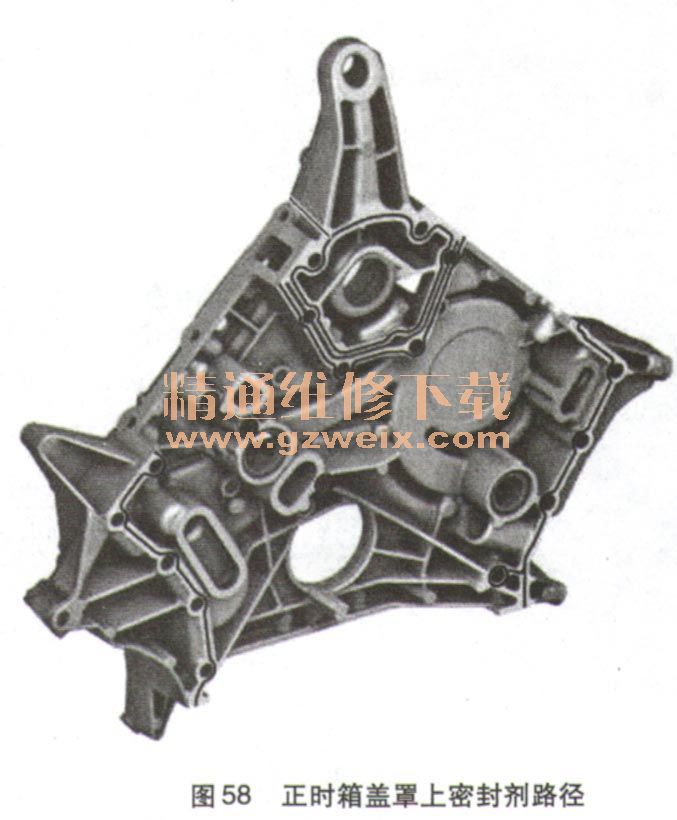

(3)关于正时箱盖罩上密封剂路径(58)。
必须彻底清洁密封表面。只能将密封剂以高度和宽度为1. 5mm±0. 5mm的滴珠的形式涂抹在指定表面。密封胶必须在10min内涂完。切勿使密封胶渗开。只能使用修理材料中指定的密封剂。

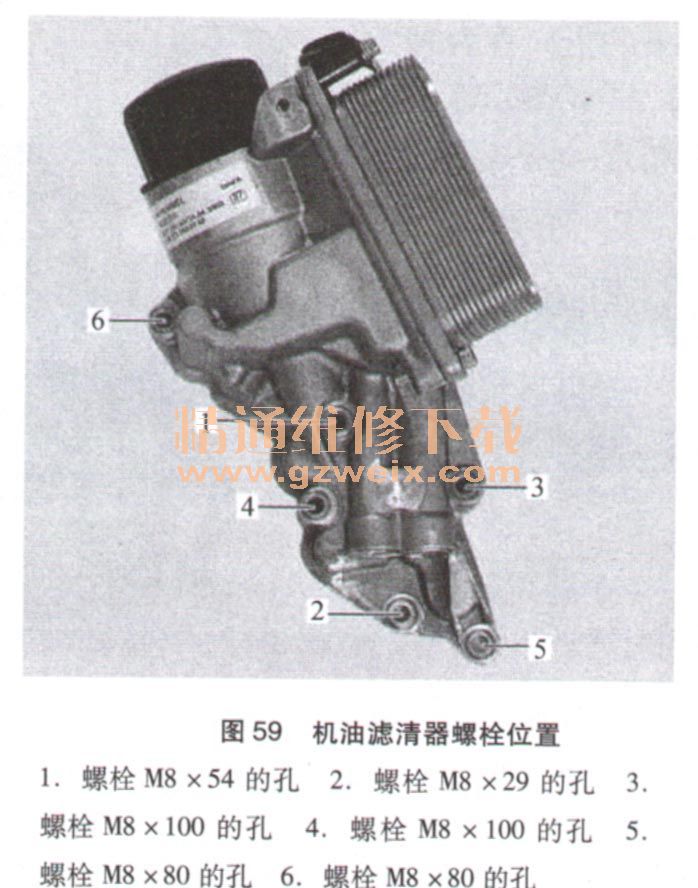

(4)机油过滤器外壳的螺栓位置(59)。
螺栓连接机油滤清器外壳和正时箱盖罩。

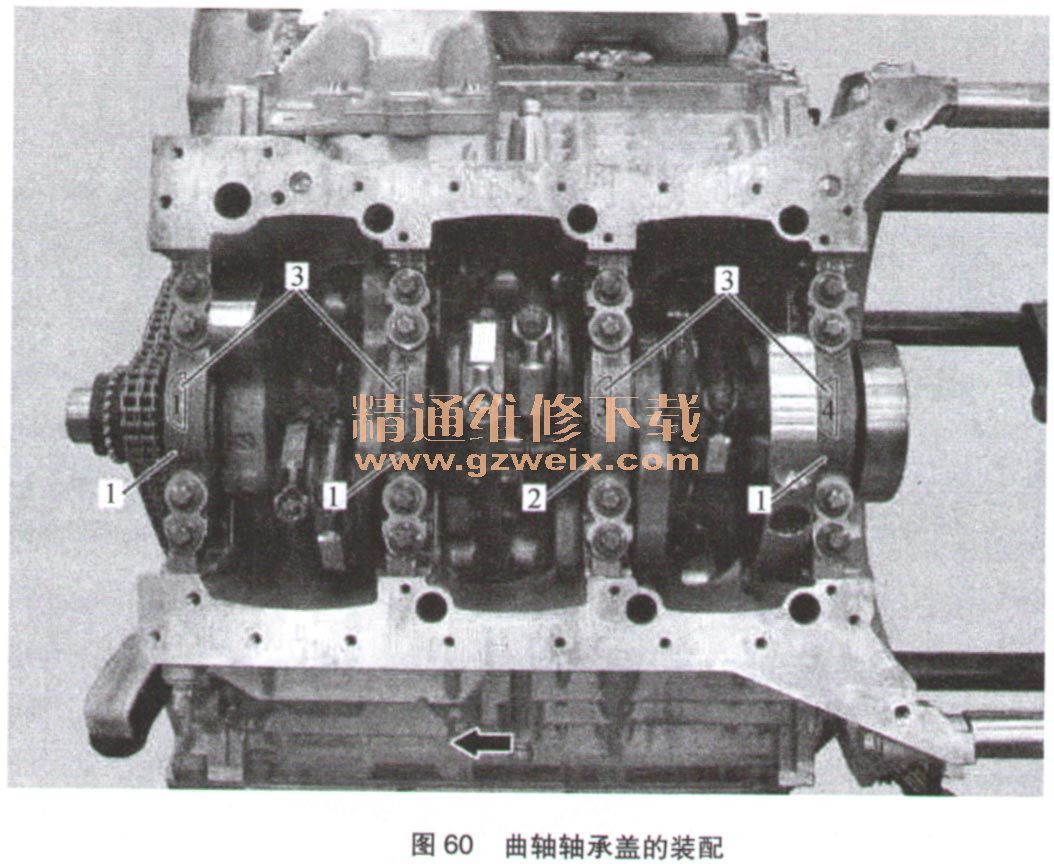

(5)曲轴轴承盖的装配。
曲轴轴承盖被安装在曲轴箱中一侧,只能安装在一个位置。如果安装位置正确,半圆3将会指向行驶方向(箭头如60所示)。从前部的第一个曲轴轴承盖处开始,曲轴轴承盖在半圆3上是连续编号的。

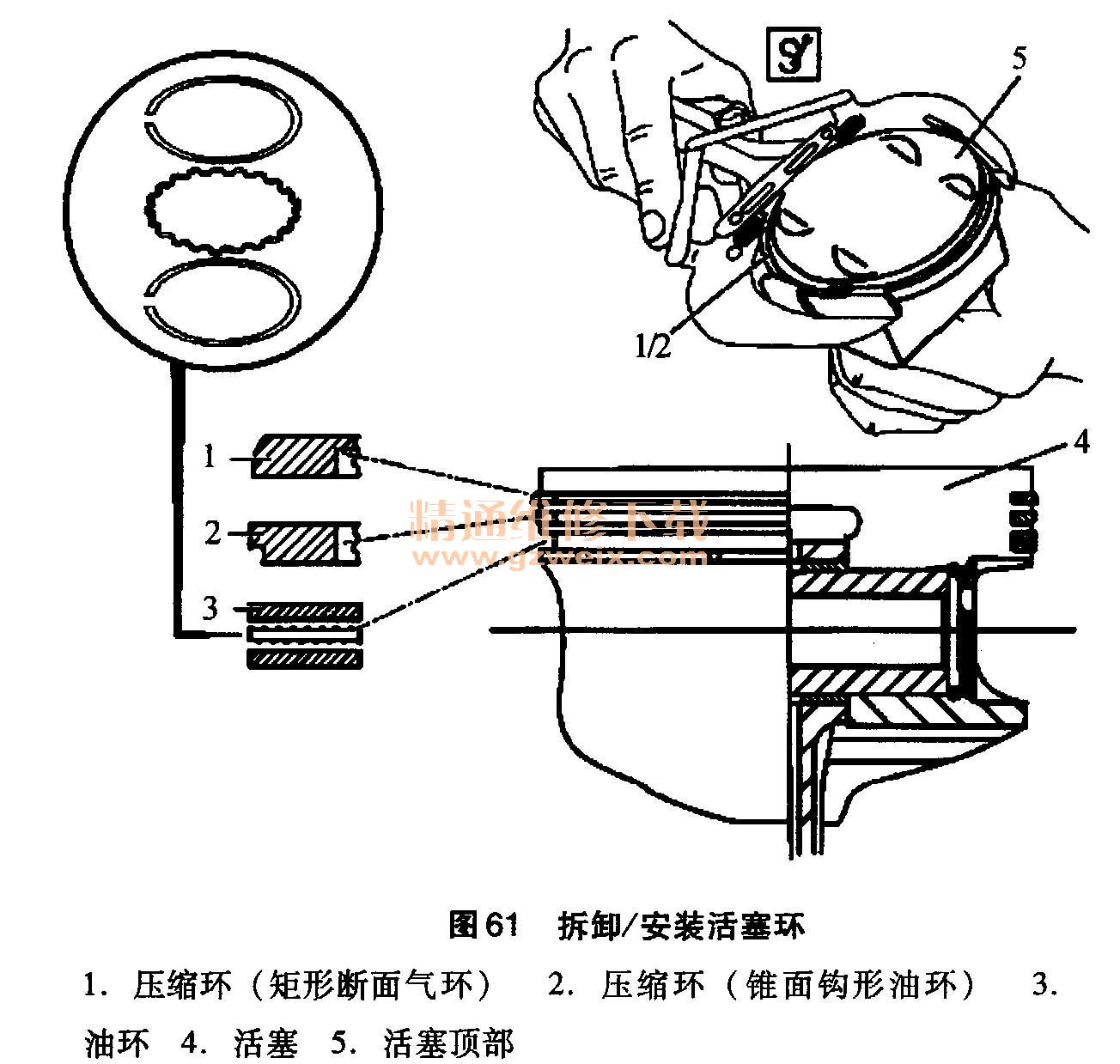

(6)拆卸/安装活塞环(61)。
注意压缩环(1、2)的安装位置。“ Top”字样或制造商的名称必须指向活塞顶部5。

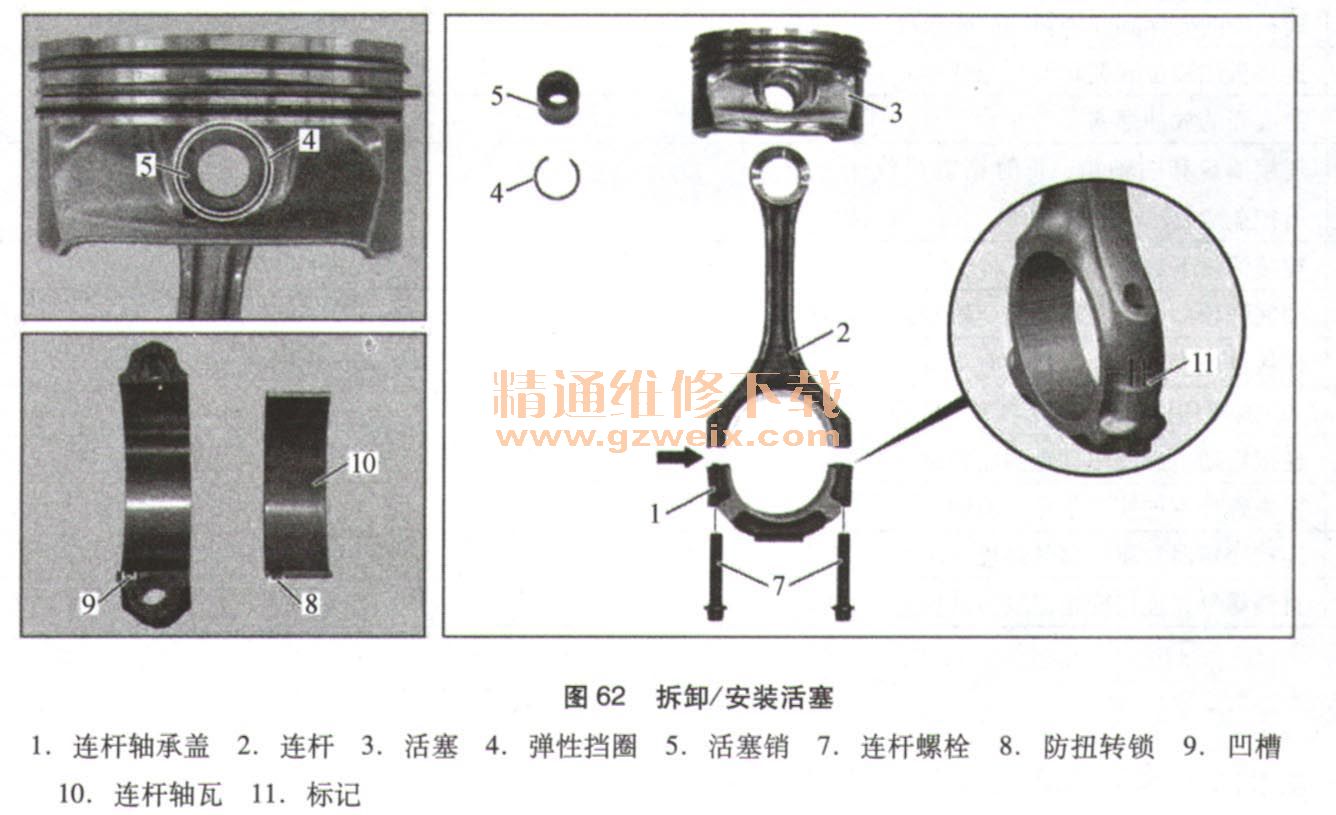

(7)拆卸/安装活塞(62)。
对正活塞3和连杆2安装活塞,使箭头朝向行驶方向。活塞环的端隙必须偏置120°。
沿行驶方向安装活塞3注意活塞上的箭头(行驶方向)。
将活塞插入汽缸孔时,充分旋转曲轴,以使连杆2不会接触到连杆轴颈。

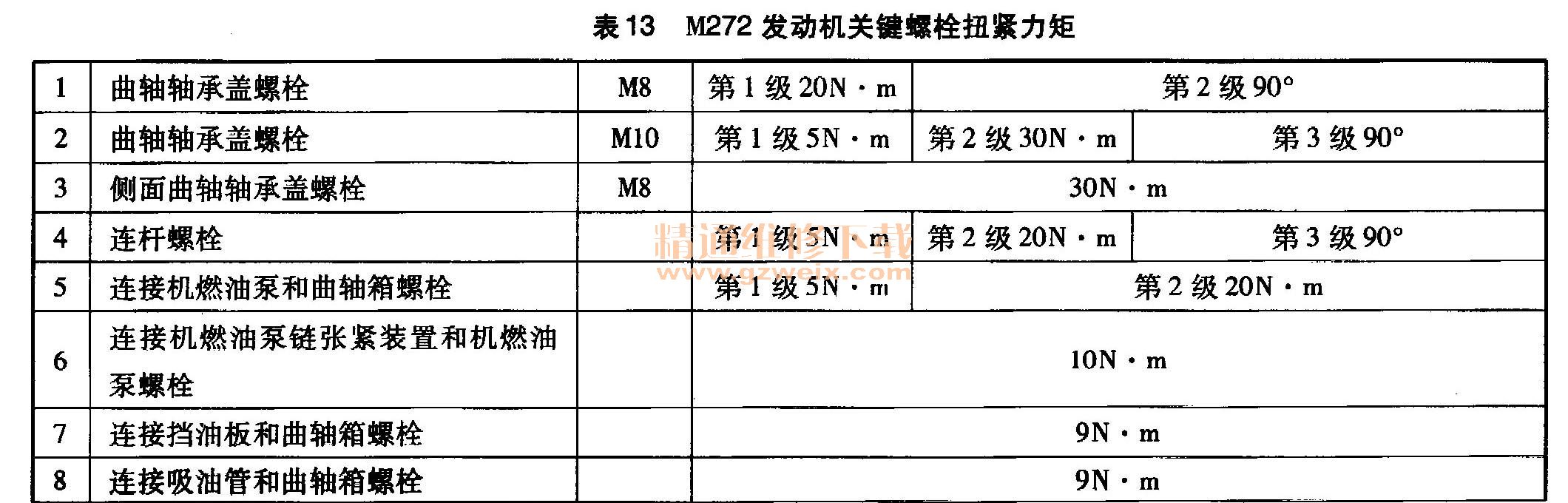

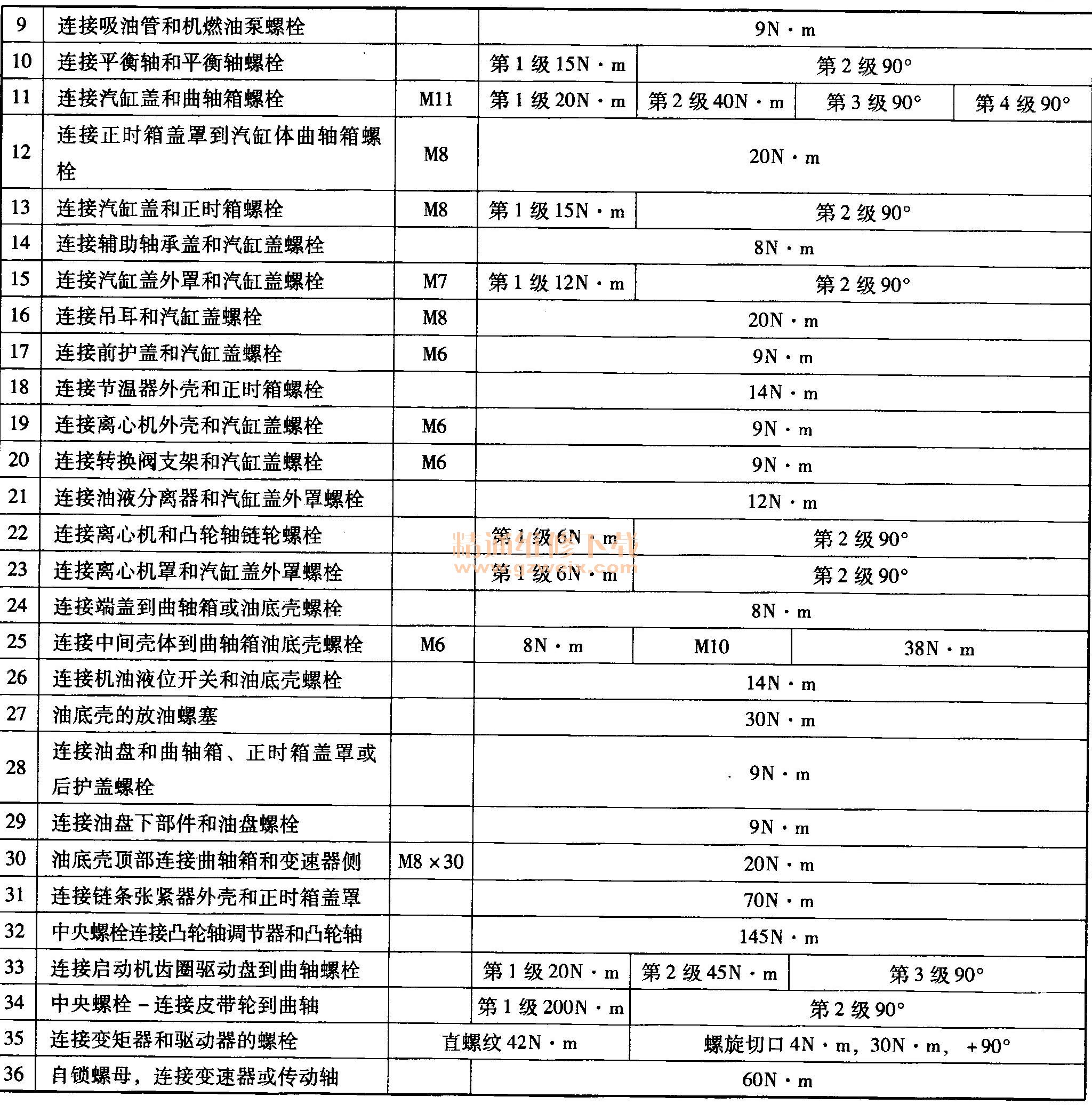

(8) M272发动机关键螺栓扭紧力矩(表13)。
