分解：
   （1）拆下弹性挡圈（105s）和端盘（105）。
   （2）拆下离合器组件和盘簧（5t）。

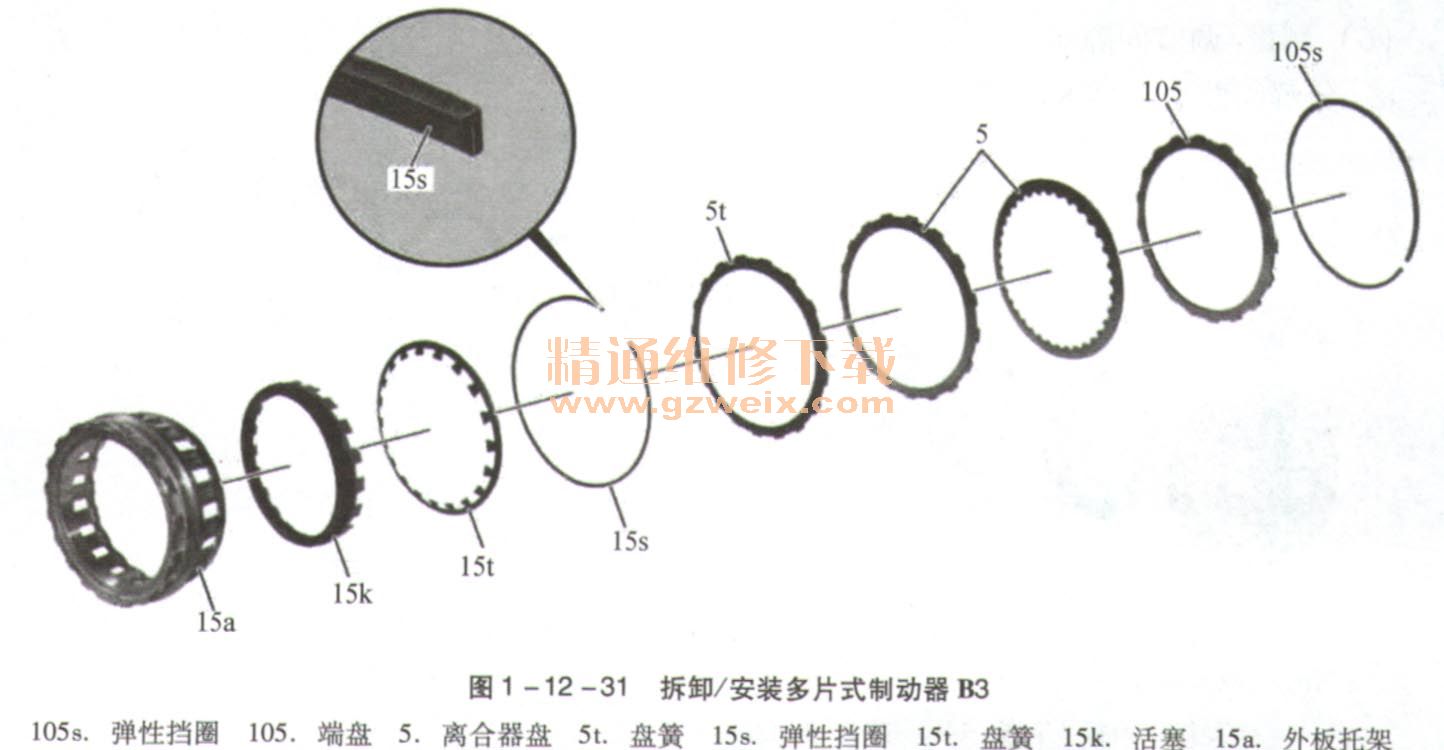

   （3）将多片式制动器置于杠杆式压床中，将专用工具夹紧装置（图1-12-32）精确地定位于外板托架（15a）内的盘簧（15t）上的箭头，以使弹性挡圈（15s）能够随后被拆卸。操作杠杆式压床，直至弹性挡圈（15s）露出，一旦可以充分接触到凹槽，即停止杠杆式压床的行程。过大的夹紧力会损坏到板支撑。从凹槽处拆下弹性挡圈（15s）。

   （4）拆下盘簧（15t）。
   （5）从外板托架（15a）上拆下活塞（15k），检查硫化的密封件。
    组装：
   （1）安装活塞（15k）。
   （2）安装盘簧（15t），插入盘簧（15t）使内圆周的外倾角朝向活塞（15k）
   （3）重复分解时第3步对弹性挡圈（16s）进行安装。
   （4）将盘簧（5t）和离合器组件安装到外板托架（15a）中，插入盘簧（5t）使内圆周的外倾角朝向活塞（15k）。注意各盘顺序。
   （5）安装端盘（105）和弹性挡圈（105s）
   （6）测量／调节间隙。

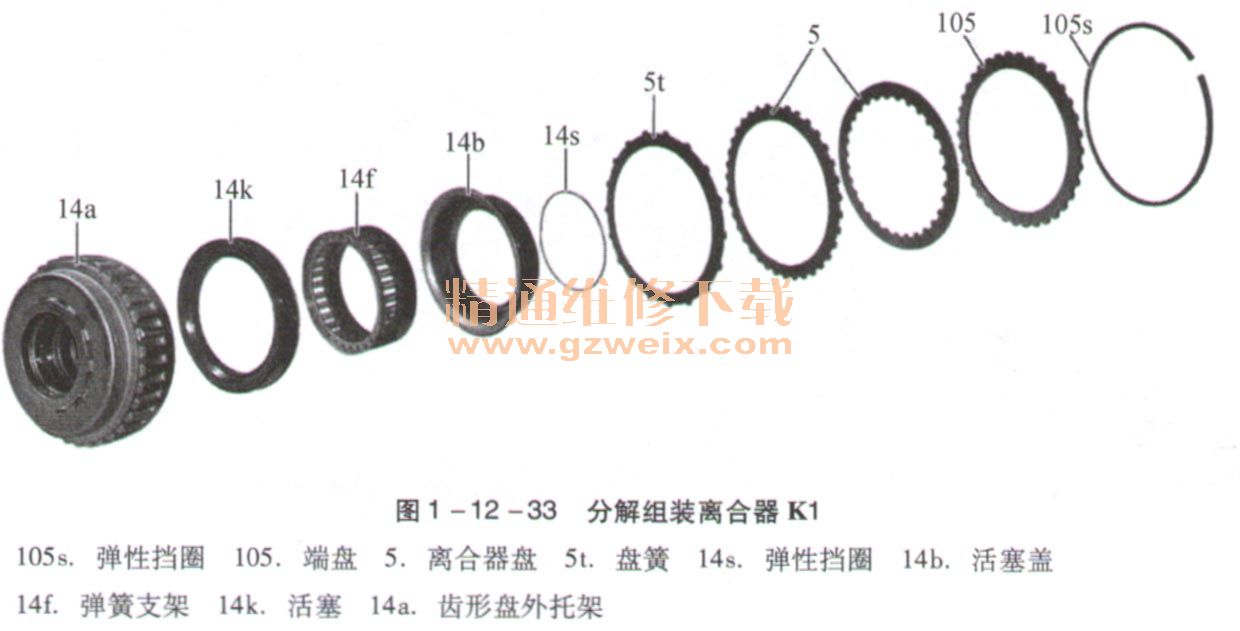

8．分解组装离合器K1（图1-12-33）

拆卸：
   （1）拆下弹性挡圈（105s）和端盘（105） 。
   （2）拆下离合器组件和盘簧（5t）。
   （3）将多片式离合器置于杠杆式压床中。

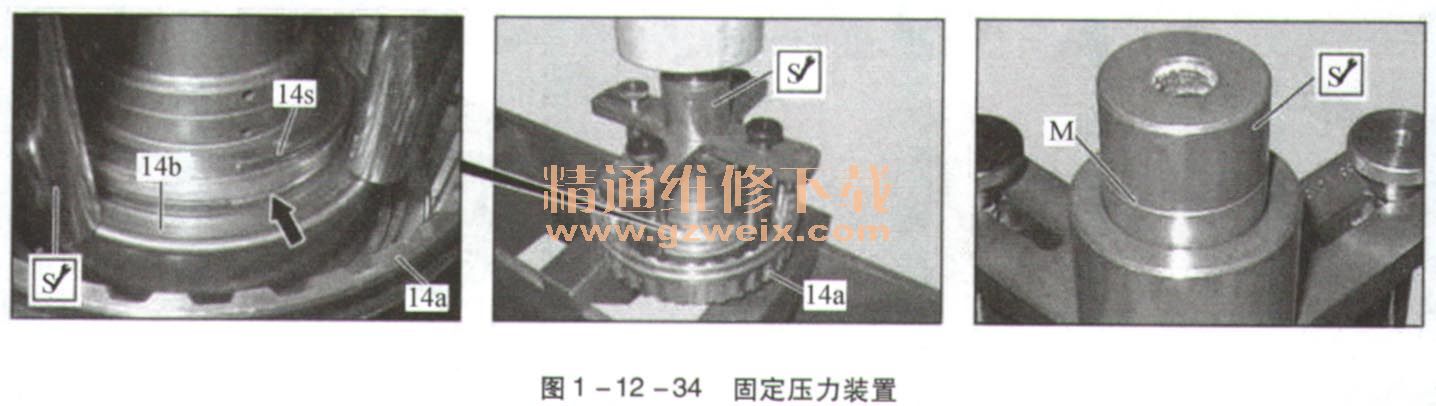

   （4）将压力装置固定到活塞盖（14b）上（图1-12-34），将压力装置精确定位，以便今后拆卸弹性挡圈（14s）。操作杠杆式压床，直至弹性挡圈（14s）自由，只要接触足够就停止压床冲程。过大的接触力会导致损坏。从凹槽上拆下弹性挡圈（14s） 。

   （5）拆下活塞盖（14b）。
   （6）拆下弹簧支架（14f）。
   （7）拆下活塞（14k），检查硫化的密封垫片。
    组装；
   （1）安装活塞、（14k）。
   （2）插入弹簧支架（14f）。
   （3）插入活塞盖（14b）。
   （4）重复分解时第4步对弹性挡圈（14s）进行安装。
   （5）将盘簧（5t）和离合器组件安装到外板托架（14a）中，插入盘簧（5t），以使内圆周的弯曲侧朝向活塞（14k）。注意盘片顺序。
   （6）安装端盘（105）和弹性挡圈（105s）
   （7）测量／调节间隙。

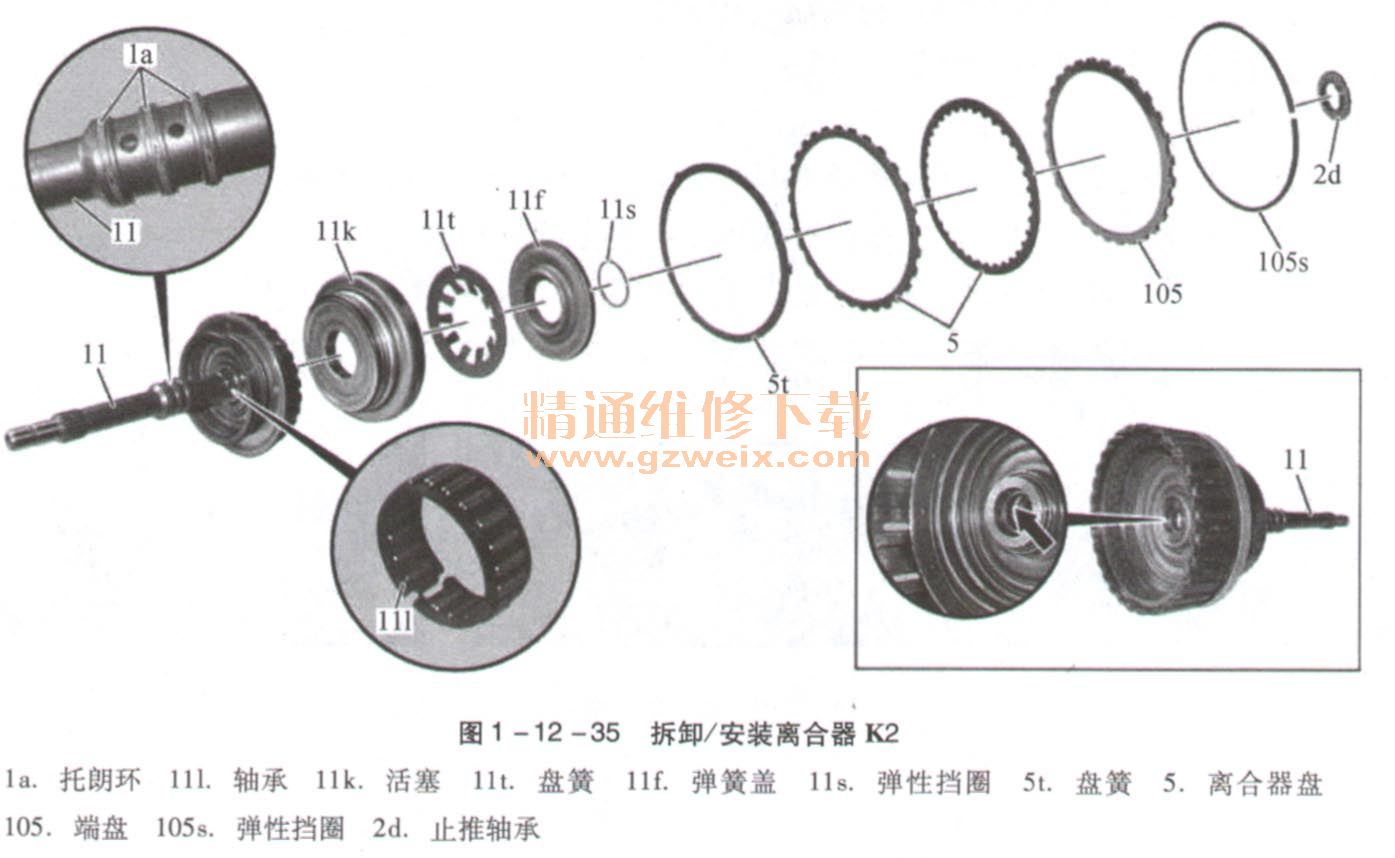

    9．拆卸／安装离合器K2（图1-12-35）

    分解：
   （1）拆下轴承（11l）。
   （2）拆下托朗环（1a）。
   （3）拆下止推轴承（2d）。
   （4）拆下弹性挡圈（105s）和端盘（105）。
   （5）拆下离合器组件和盘簧（5t）。
   （6）将多片式离合器（11）置于杠杆式压床中，将装配工具（076）安装到弹簧座圈（11f）上，操作杠杆式压床并露出弹性挡圈凹槽（104），一旦可以充分接触到凹槽，即停止压床的行程。用力过大可能导致损坏。拆下弹性挡圈（11S）。
   （7）拆下弹簧座圈（11f） 。
   （8）拆下盘簧（11t）。
（9）拆下活塞（11k）。
    组装：
   （1）安装活塞（11k），更换密封圈。密封圈的卷边必须朝外。
   （2）插入盘簧（11t），插入盘簧（11t）使内圆周的弯曲侧朝向弹簧座圈（11f） 。
   （3）对弹簧座圈（11f）进行定位更换密封圈。密封圈的卷边必须朝外。
   （4）将多片式离合器（11）置于杠杆式压床中，将装配工具（076）安装到弹簧座圈（11f）上，操作杠杆式压床并露出弹性挡圈凹槽（104）准确地定位弹簧座圈（11f），以防止其倾斜。一旦可以充分接触到凹槽，即停止杠杆式压床的行程。用力过大可能导致损坏。
安装弹性挡圈（11s）。
   （5）安装盘簧（5t）和离合器组件插入盘簧（5t）使内圆周的弯曲侧朝向活塞11k），注意盘片顺序。
   （6）安装端盘（105）和弹性挡圈（105s） 。
   （7）测量／调节间隙。
   （8）插入止推轴承（2d）。
   （9）安装托朗环（1a），更换托朗环（1a）。
   （10）安装轴承（11l）。
