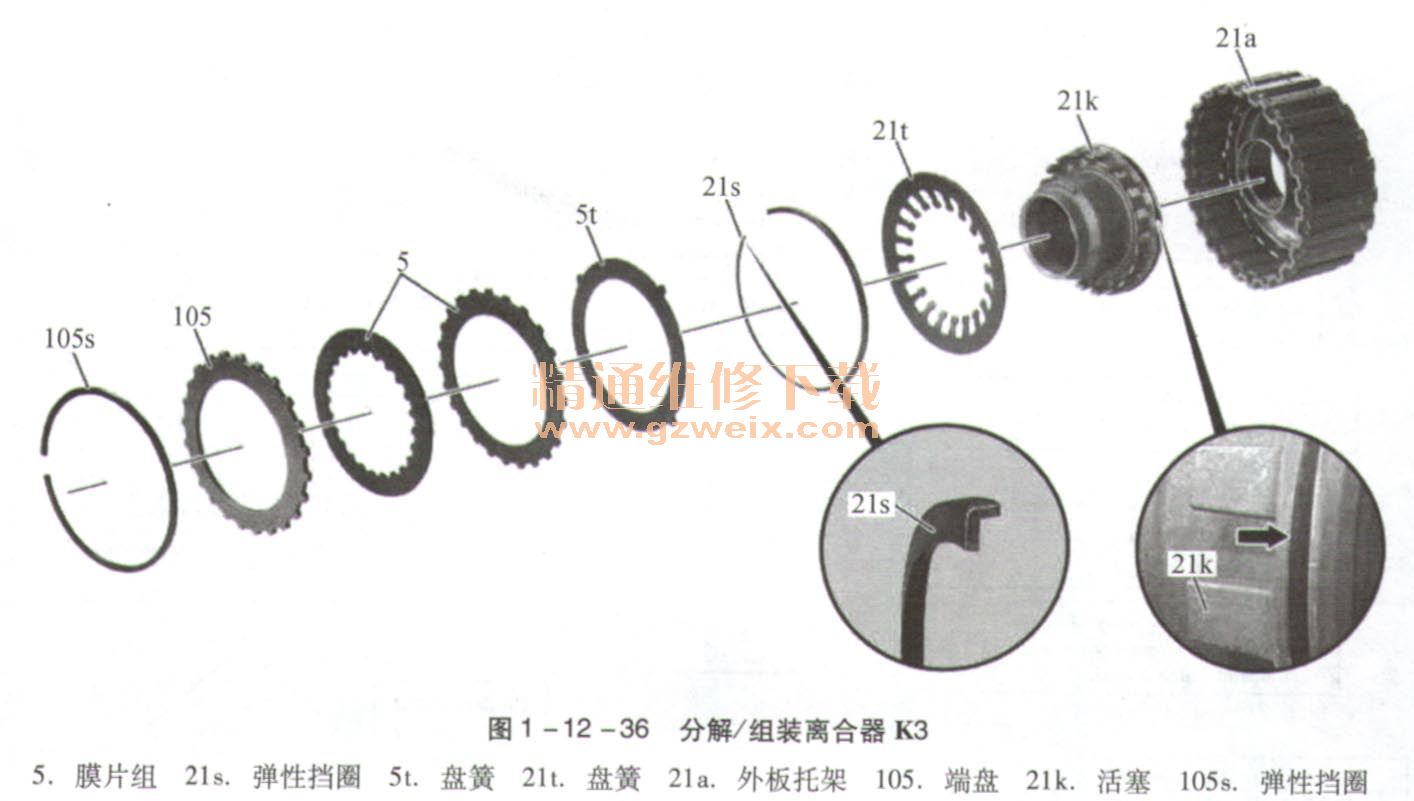

10．分解／组装离合器K3（图1-12-36）

    分解：
   （1）拆下弹性挡圈（105s）和端盘（105）
   （2）拆下膜片组（5）和盘簧（5t）。

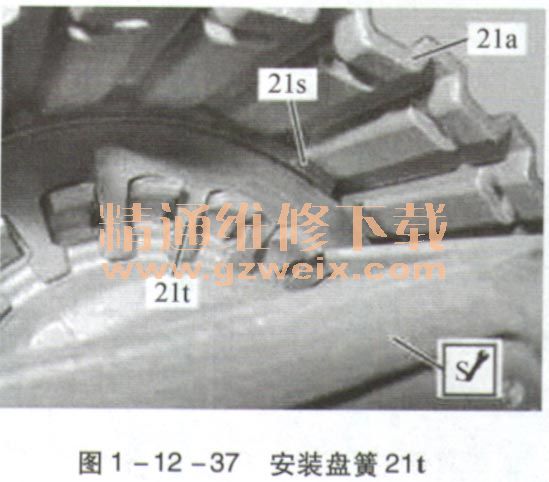

   （3）将装配工具置于盘簧（21t）上然后上紧，直至弹性挡圈（21s）露出，如图1-12-37所示。

   （4）拆下弹性挡圈（21s）。
（5）从外盘支架（21a） 上拆下盘簧（21 t）和活塞（21 k）检查密封圈和止推面是否损坏。
    组装：
   （1）将活塞（21k）安装到外板托架（21a）中。
   （2）插入弹簧板（21），安装盘簧（21t），使内圈的弯曲部分朝向活塞（21 k） 。
   （3）将装配工具置于盘簧（21t）上然后上紧，直至弹性挡圈（21s）露出。安装弹性挡圈（21s），注意弹性挡圈（21s）的安装位置。
   （4）安装盘簧（5t）和膜片组（5）安装盘簧（5t），使内圈的弯曲部分朝向活塞（21t），确保按正确的顺序安装盘片。
（5）安装端盘（105）和弹性挡圈（105s）。
   （6）测量／调节间隙。

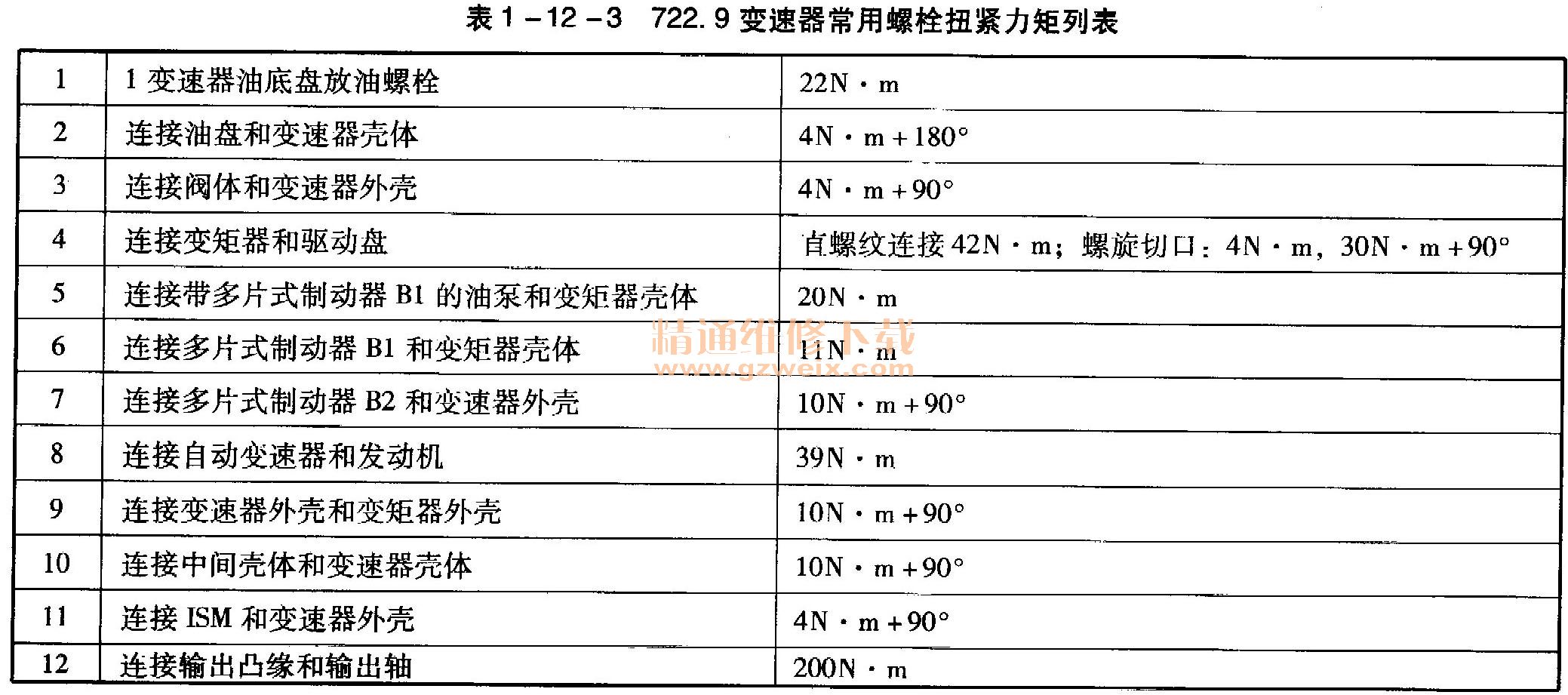

11.722.9变速器常用螺栓扭紧力矩列表（表1-12-3）
