五、装配与测量
    1. 722.9变速器分解部件示意图
    722.9变速器分解部件示意图，如图1-12-21所示。

    2．带K2的驱动轴、前行星齿轮托架、带K1和B3的内齿板支架分解示意图（图1-12-22）

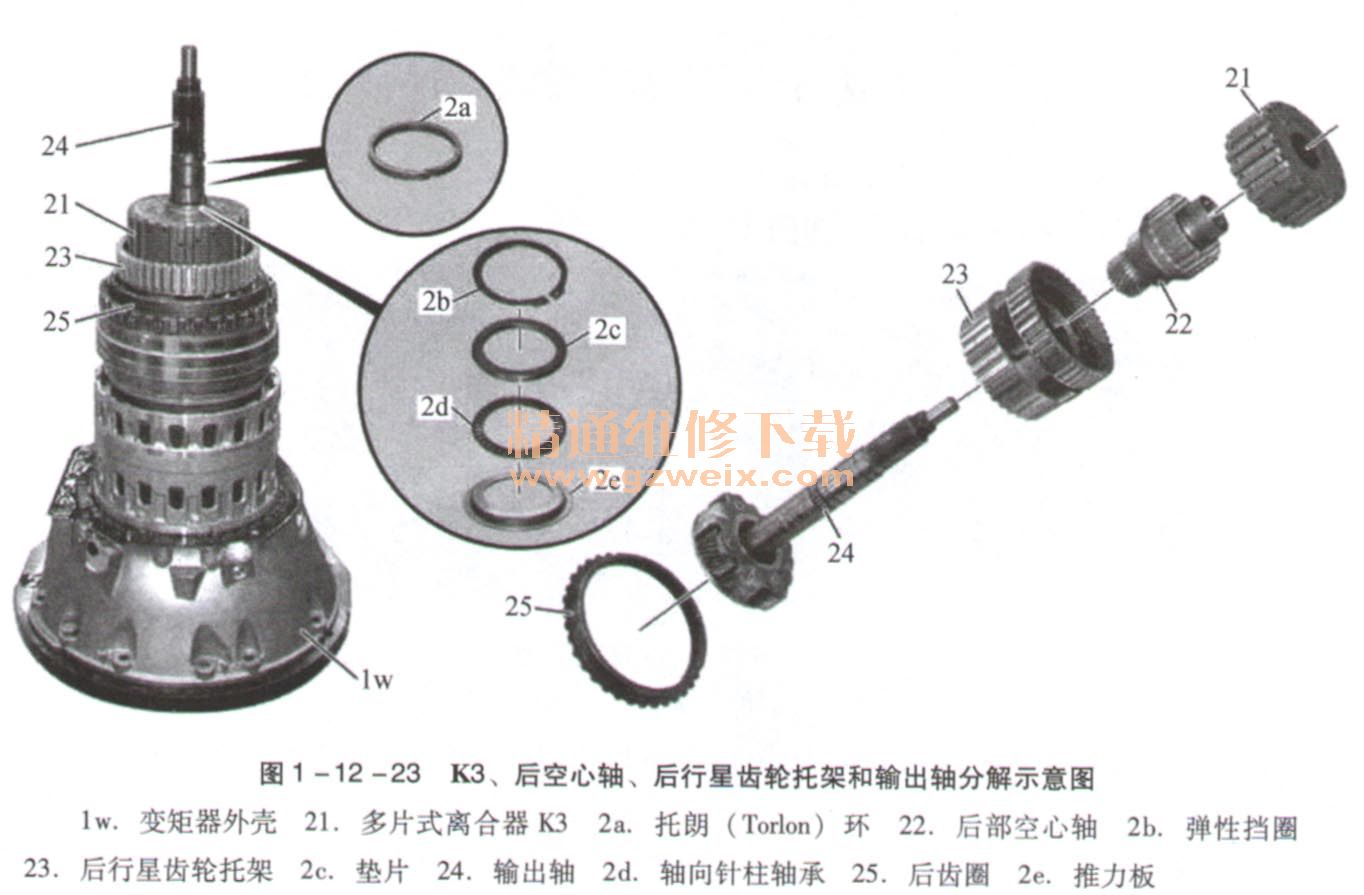

    3. K3、后空心轴、后行星齿轮托架和输出轴分解示意图（图1-12-23）

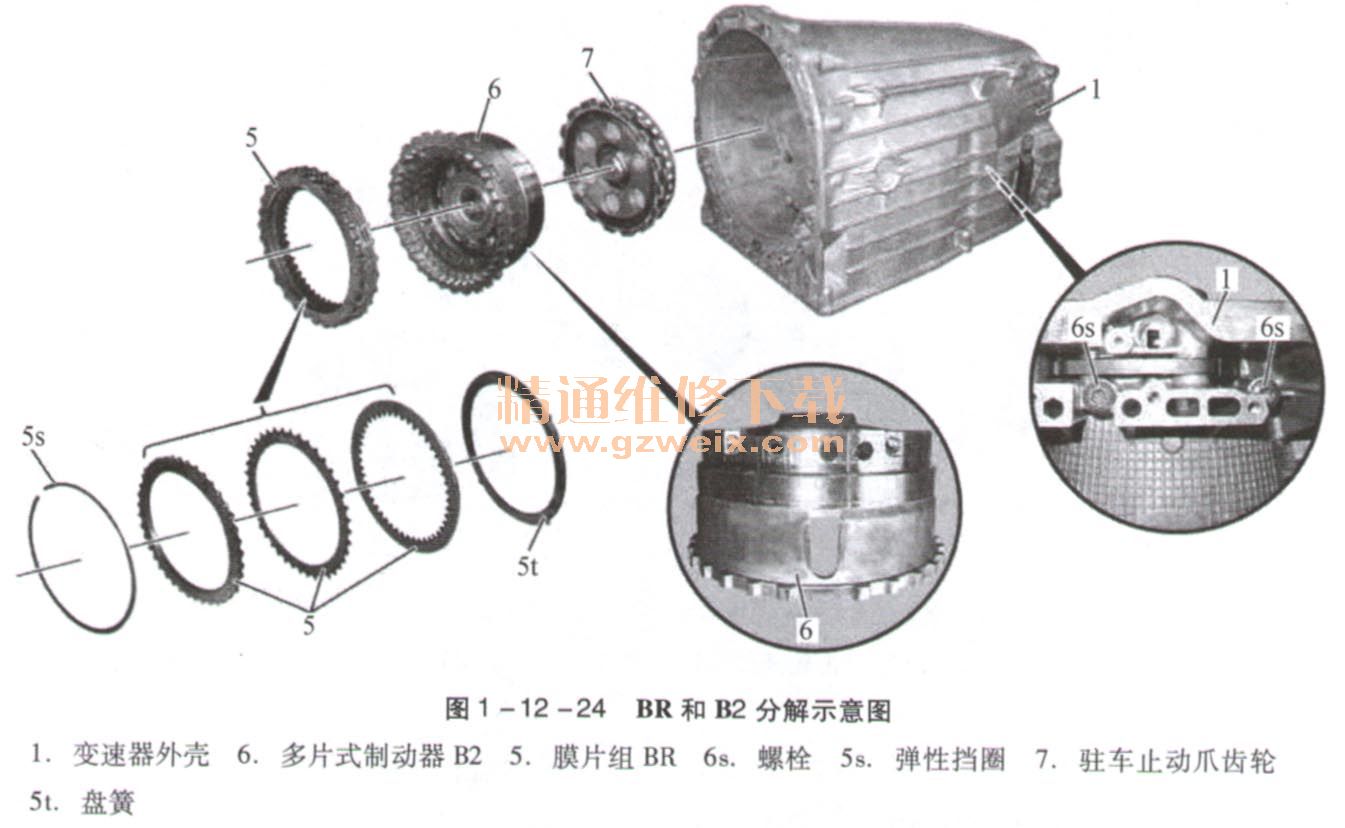

    4. BR和B2分解示意图（图1-12-24）

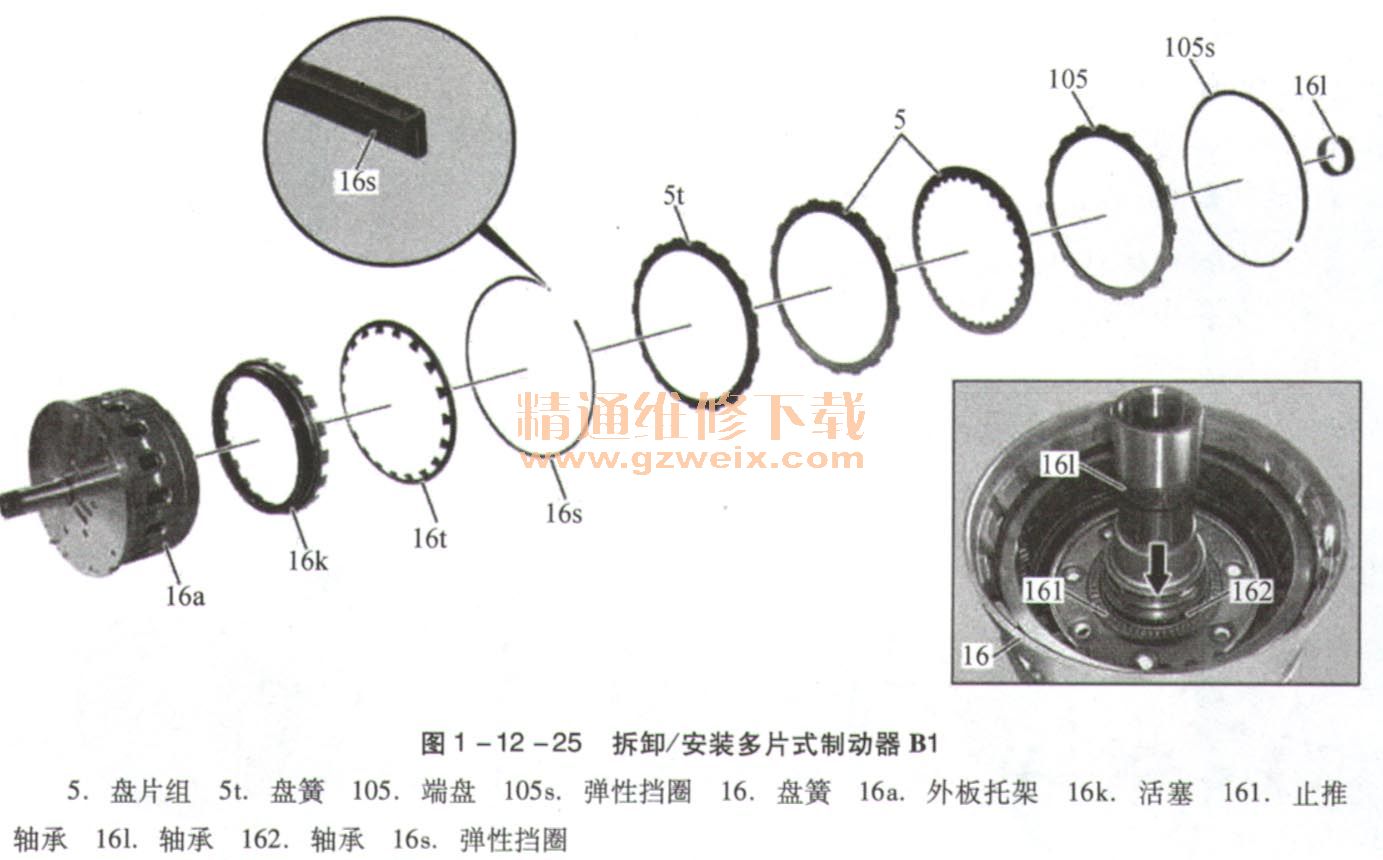

    5．拆卸／安装多片式制动器B1（图1-12-25）

    分解：
   （1）拆下轴承（161）（截止到制造时间为2004年12月），2005年1月以后的变速器，其轴承永久地落座在拉维列奥克斯行星齿轮系统的内直径上，并在拆卸行星齿轮组时也已将其拆下。
   （2）拆下止推轴承（161）。
   （3）拆下轴承（162）。
（4）拆卸弹性挡圈（105s）和端盘（105）。
   （5）拆下膜片组（5）和盘簧（5t）。

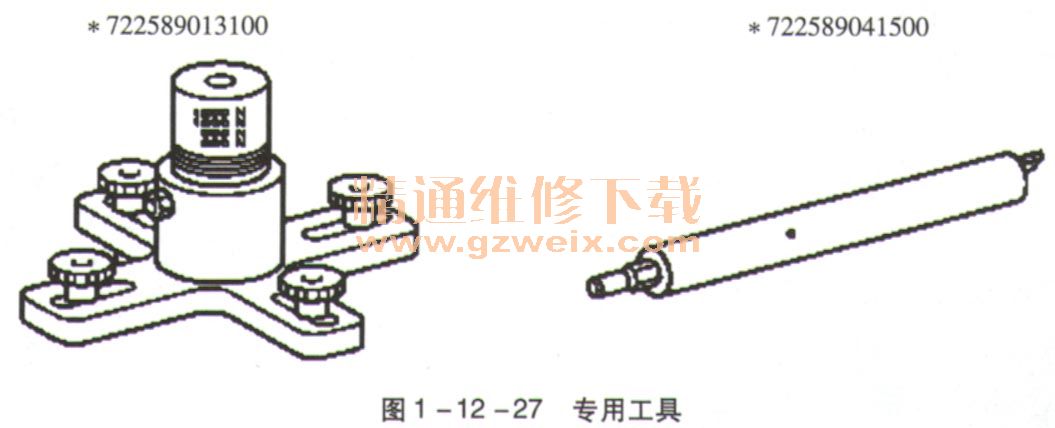

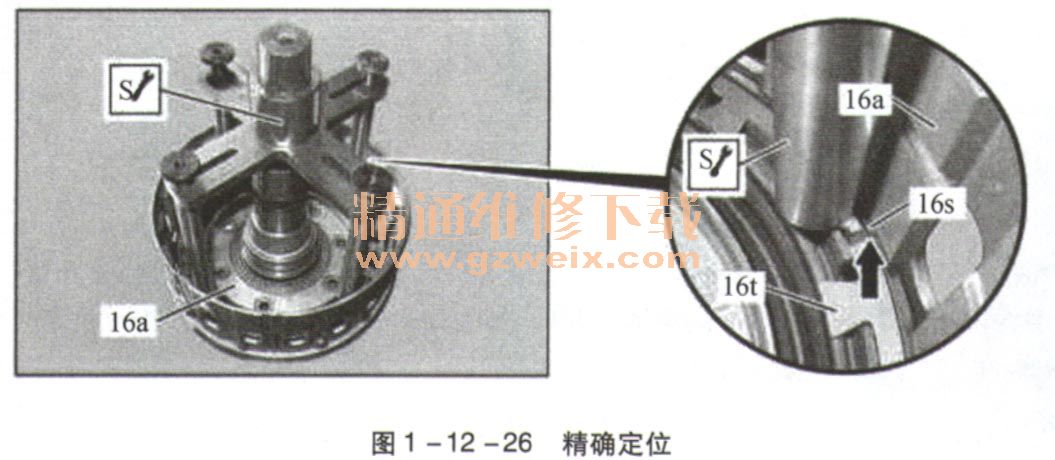

   （6）将多片式制动器置于杠杆式压床中，将专用工具夹紧装置置于盘簧（16t）上将夹紧装置精确定位（如图1-12-26所示中的箭头）以使弹性挡圈（16s）能够随后被拆卸。操作杠杆式压床直至弹性挡圈（16s）露出，一旦可以充分接触到凹槽即停止杠杆式压床的行程。过大的夹紧力会损坏到板支撑，装用工具如图1-12-27所示。



（7）从凹槽上拆卸弹性挡圈（16s）。
（8）拆下盘簧（16t）。
（9）从外板托架（16a）上拆下活塞（16k），检查硫化的密封件。
组装：
（1）安装活塞（16k）。
（2）安装盘簧（16t），插入盘簧（16t）时使内圆周的外倾角朝向活塞（16k）。
（3）重复分解时第6步对弹性挡圈（16s）进行安装。
   （4）将盘簧（5t）和盘片组（5）安装在外板托架（16a）上插入盘簧（5t）使内圆周的外倾角朝向活塞（16k），注意顺序。
   （5）安装端盘（105）和弹性挡圈（105s） 。
   （6）测量／调节间隙。
   （7）安装轴承（162）。
   （8）安装止推轴承（161）。
   （9）插入轴承（161）。

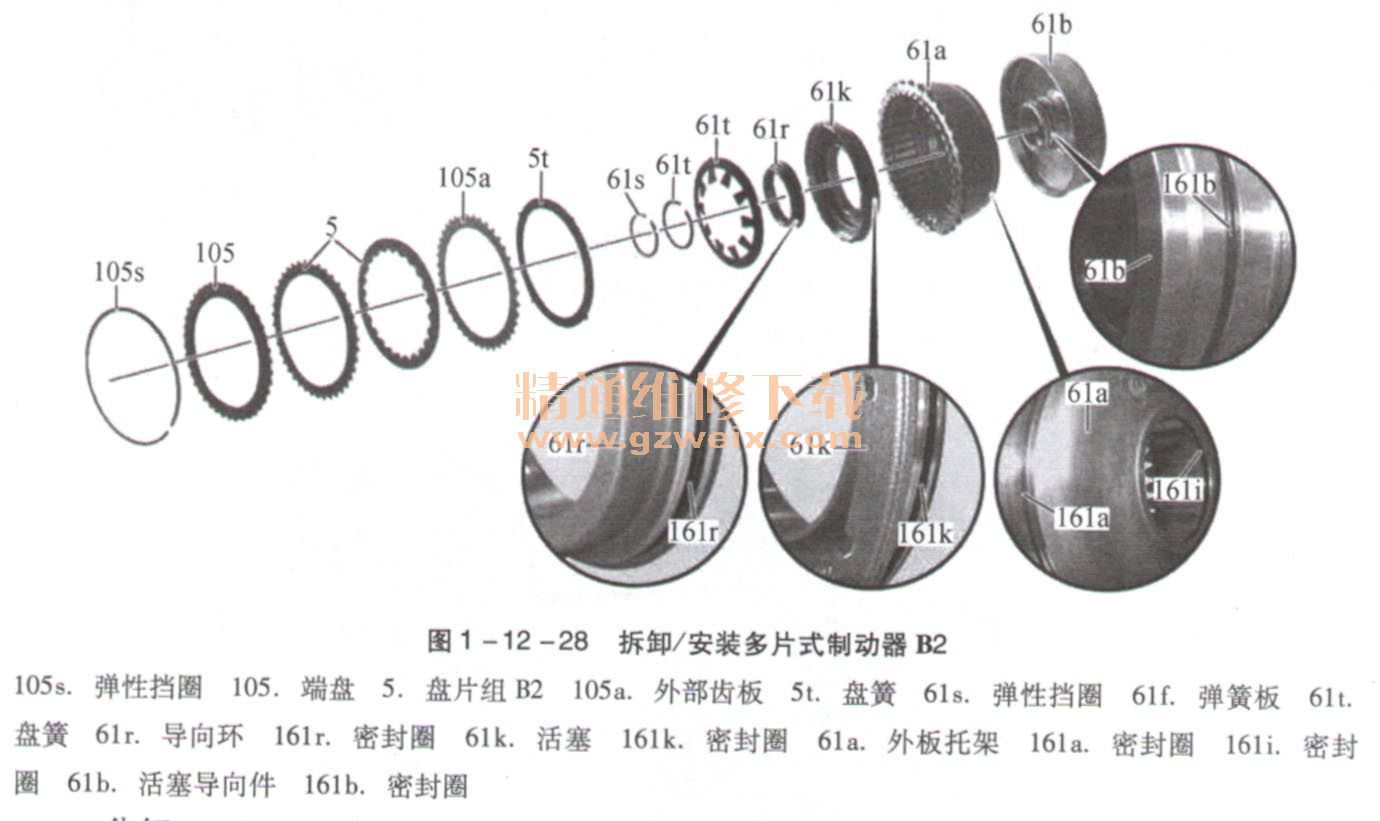

    6．拆卸／安装多片式制动器B2（图1-12-28）

        分解：
   （1）拆下弹性挡圈（105s）和端盘（105）
   （2）拆下膜片组B2（5）、外部齿板（105 a）和盘簧（5t）。
   （3）将装配工具放到盘簧（61t）上，将其压紧，直至露出支撑环（61s），拆下弹性挡圈（61s） 。

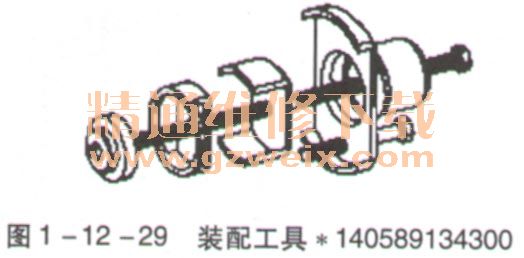

    专用工具＊140589134300，如图1-12-29所示。拆下弹簧板（61f）和盘簧（61 t）。拆下导向环（61r）和活塞（61k），为此向活塞导向件（61 b）的孔（B）中小心地吹入压缩空气。

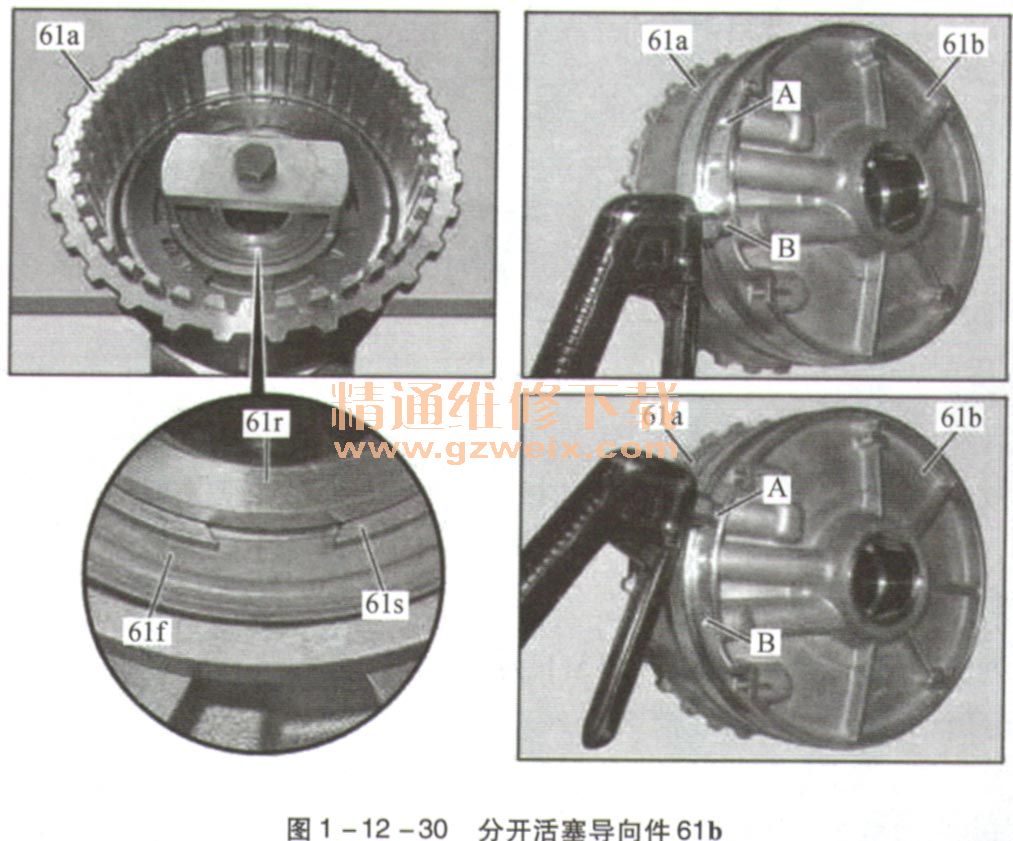

   （6）从外板托架（61 a）上分开活塞导向件（61 b），为此向孔（A）中小心地吹入压缩空气，如图1-12-30所示。外板托架（61 a）也用作多片式制动器B3的活塞。

    组装：
   （1）装配活塞导向件（61b）和外板托架（61 a），更换密封圈（161a、161b、161i）对于密封圈（161a、161b），圆边必须朝外。
   （2）安装活塞（61 k），更换密封圈（161 k），卷边必须朝外。
（3）插入导向环（61 r），更换密封圈（161 r），卷边必须朝外。
   （4）插入盘簧（61t）和弹簧板（61f），插入盘簧（61t），使弯曲部分朝向弹簧板（61f）。
   （5）将装配工具放到盘簧（61t）上，将其张紧，直至露出弹性挡圈（61s）的凹槽，安装弹性挡圈（61s）
   （6）安装盘簧（5t）、外部齿板（105 a）和膜片组B2（5），插入盘簧（St）时使内圆周的弯曲部分朝向活塞（61k）。注意盘片顺序。
   （7）安装端盘（105）和弹性挡圈（105s）端盘已改装。
   （8）测量／调节间隙。
