剖析2016年玛萨拉蒂Levante新技术(四)
来源:汽车维修技师  作者:佚名  2017-04-01 08:52:28

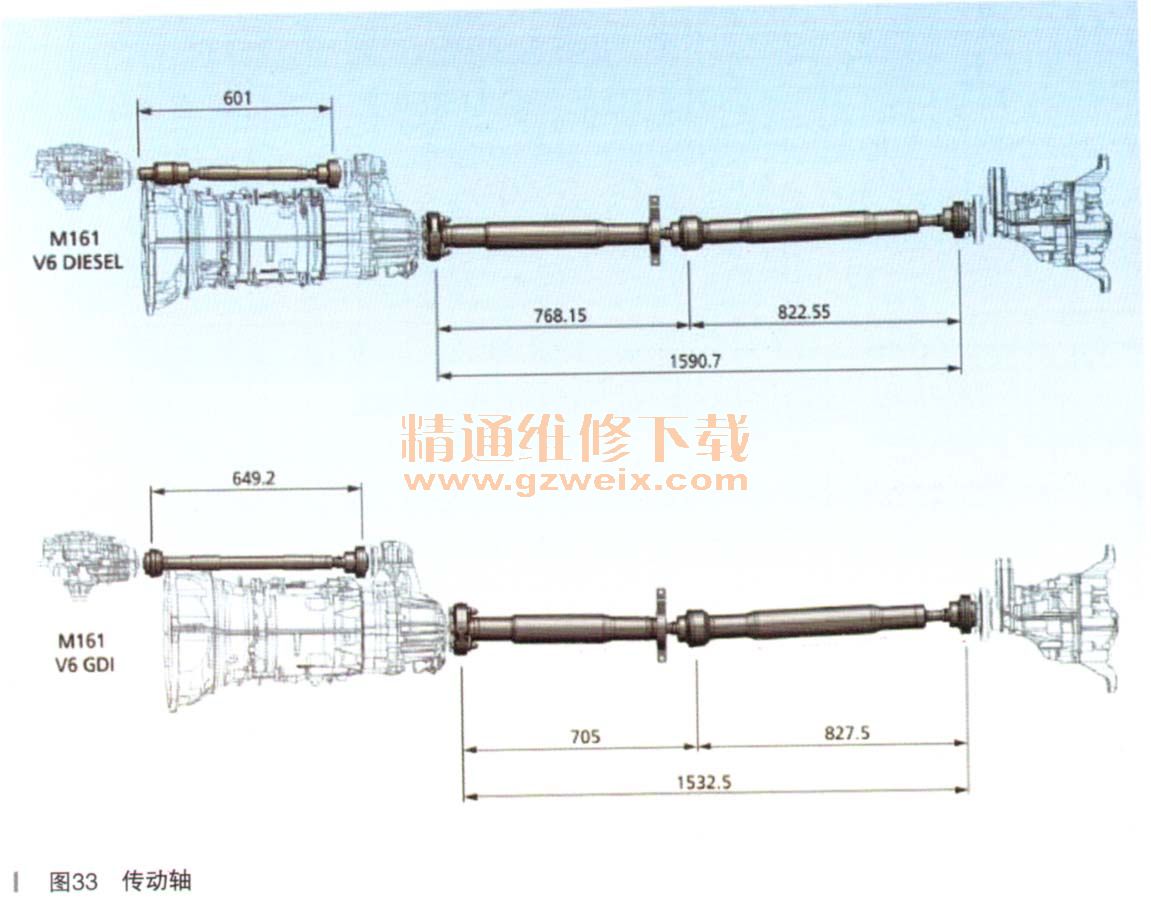

   (六)传动轴(如图33所示)

    1.后传动轴
    后传动轴与轿车车型上的模块化传动轴非常相似,由以下部件组成:
    ·通过中央等速万向节连接的两个不同轴段
    ·连接到分动箱法兰的Kevlar强化橡胶接头
    ·连接到后差速器法竺的等速万向节
    ·通过橡胶阻尼环连接到底板的中央滚柱轴承支架
    需要通过已用于Quattroporte和Ghibli车型上的相同程序来平衡后传动轴。现在,对齐差速器法兰和传动轴法兰上的标记可以更快速地执行程序。这可使两个部件的不平衡相反,从而将需要在程序期间进行校止的不平衡降至最低。
    2.前传动轴

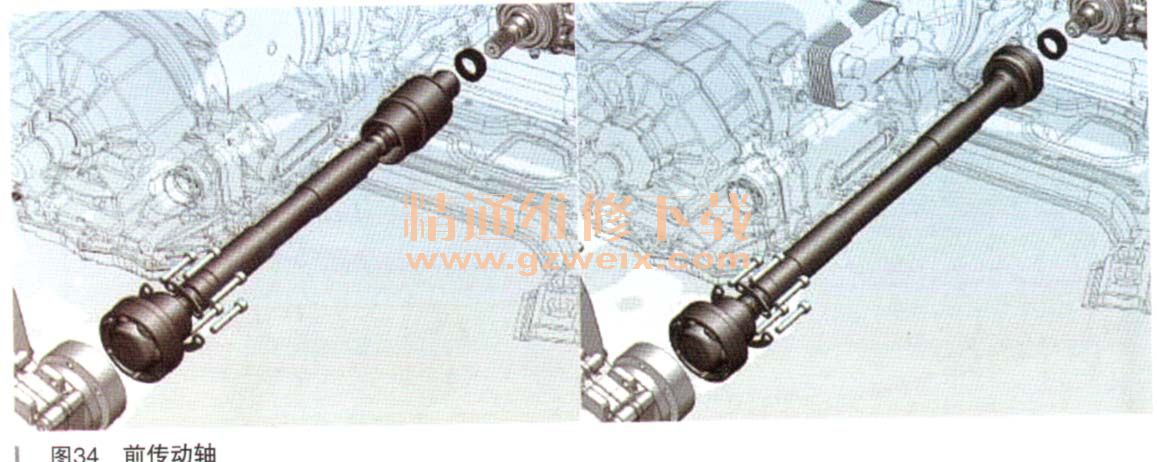

    前传动轴是特定于柴油发动机(如图34左图所示)和汽油发动机(如图34右图所示)的。通过两个等速万向节将前传动轴连接到分动箱和前差速器。由于前差速器周围的空问有限,已经对到传动轴的连接进行了改装,现在由花键联轴器(类似于驱动轴,但是内螺纹侧在轴上)构成。在传动轴的分动箱侧上,保留传统的六螺栓法兰。需要使用特殊的导向工具(p/n 900028637)来安装汽油版本上使用的前传动轴防尘盖。要执行传动轴动平衡操作程序,将需要Maserati DiagnosiEvo、MDVMM、专用工具包和专用程序(已安装在MDEvo上)。动平衡操作程序相当复杂,相对轿车车型进行了细微更改。

      (七)差速器

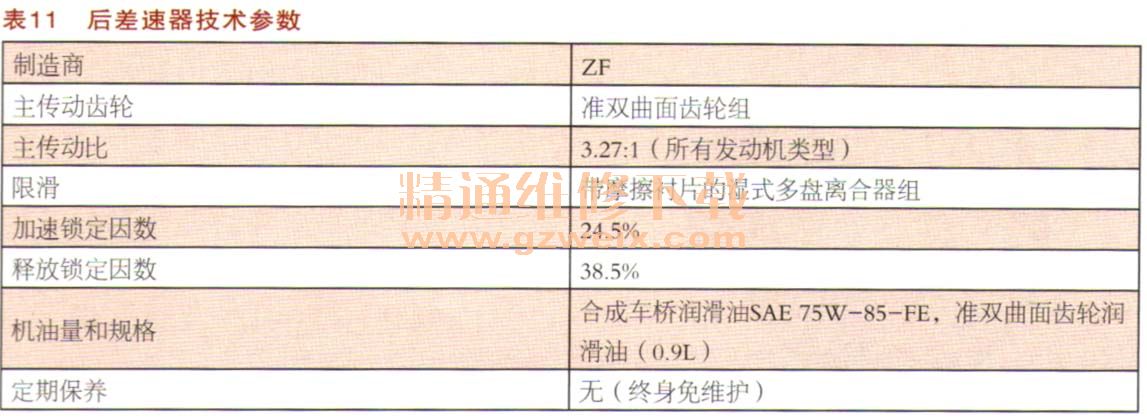

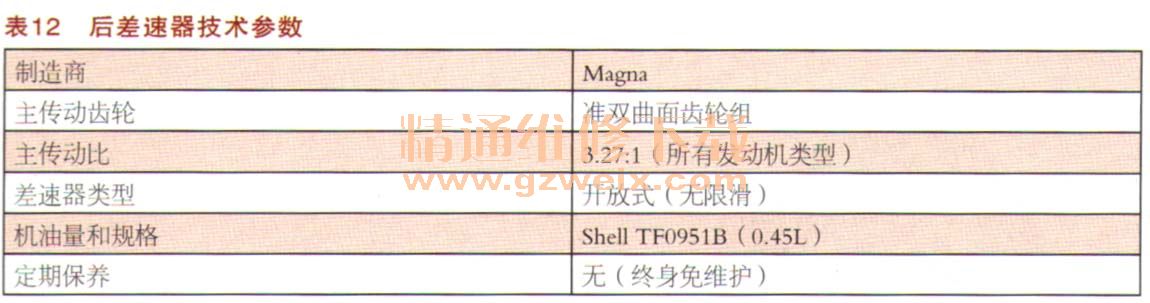

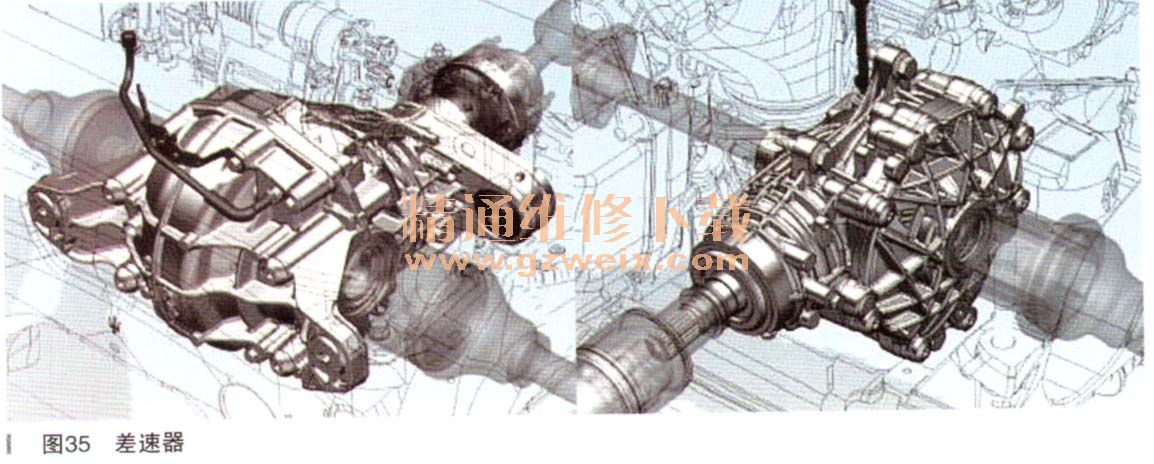

    后差速器(如图35左图所示)和前差速器(如图35右图所示)Levante使用开放式前差速器,在后部使用机械限滑差速器。在其细分市场中,这是提供机械限滑差速器作为标配的唯一车型。两个差速器的主传动比相同,与轿车车型相比则更短。需要使用专用工具(p/n 900028636)才能拆下后差速器支承螺栓。后差速器技术参数如表11所示,前差速器技术参数如表12所示。
