（二）功能
      1. SCR控制

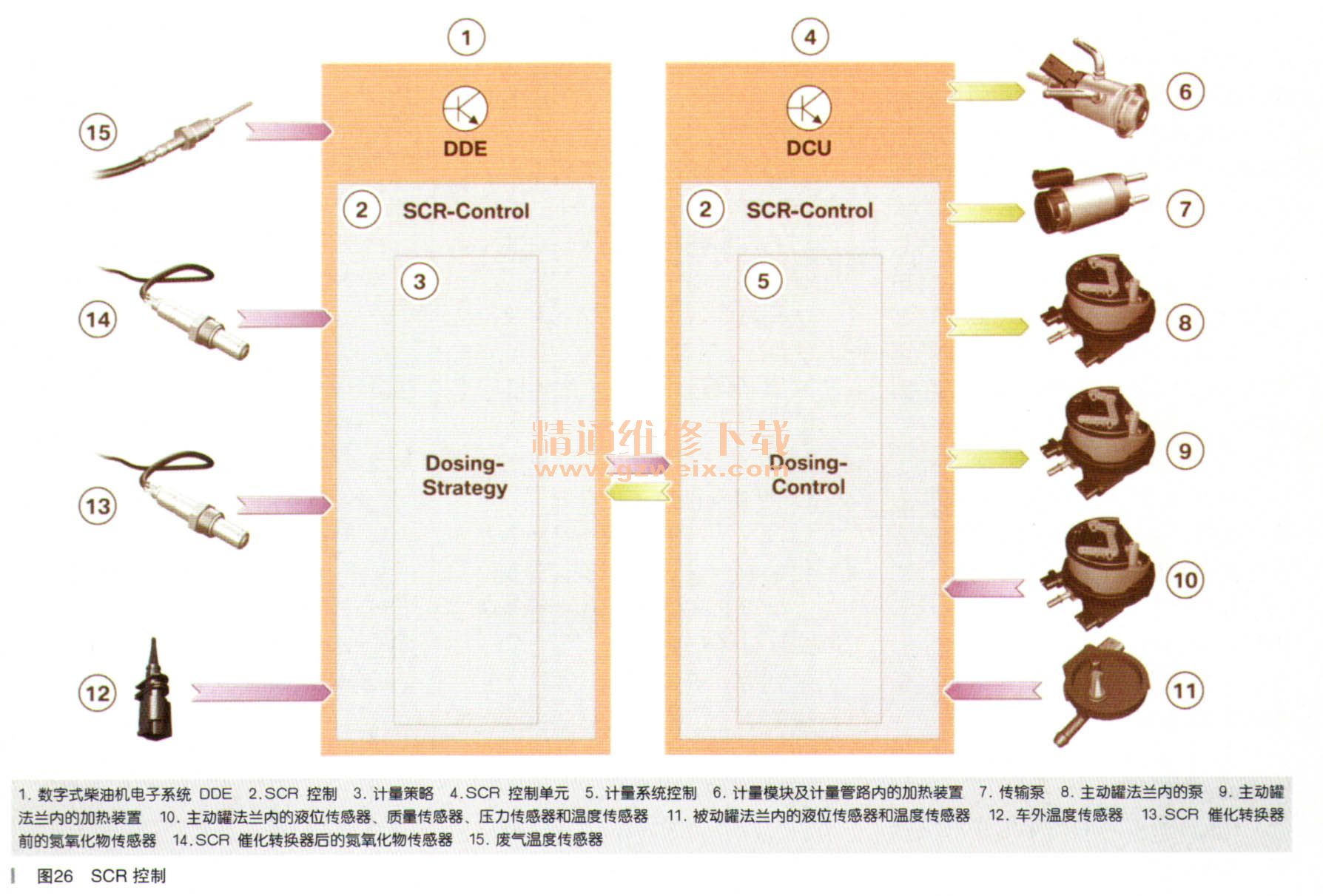

    SCR控制功能集成在SCR控制单元内和数字式柴油机电子系统DDE内，如图26所示。

    SCR控制功能分为计量系统控制（由SCR控制单元实现）和计量策略（由数字式柴油机电子系统DDE确定）。
    在此，SCR控制单元执行以下功能：
    ·CAN通信和网络管理系统功能
·控制尿素与水的混合物（AdBlue）泵送、计量管路加注／计量管路排空以及建立压力／降低压力
    ·控制尿素与水的混合物（AdBlue）计量模块、执行数字式柴油机电子系统DDE的计量规定
    ·控制尿素与水的混合物（AdBlue）加热装置
    ·分析液位传感器和温度传感器
    ·分析尿素与水的混合物（AdBlue）质量传感器
    ·监控功能
    ·车载诊断系统OBD监控
    ·控制主动罐和计量管路内的加热装置
    ·控制从被动罐（如果安装）至主动罐的泵送功能
    在此，数字式柴油机电子系统DDE执行以下功能：
    ·分析氮氧化物传感器
    ·分析废气温度传感器
    ·计算尿素与水的混合物（AdBlue）量并通过PT-CAN将信息传输至SCR控制单元
    ·控制关闭情况
    （1）计量策略

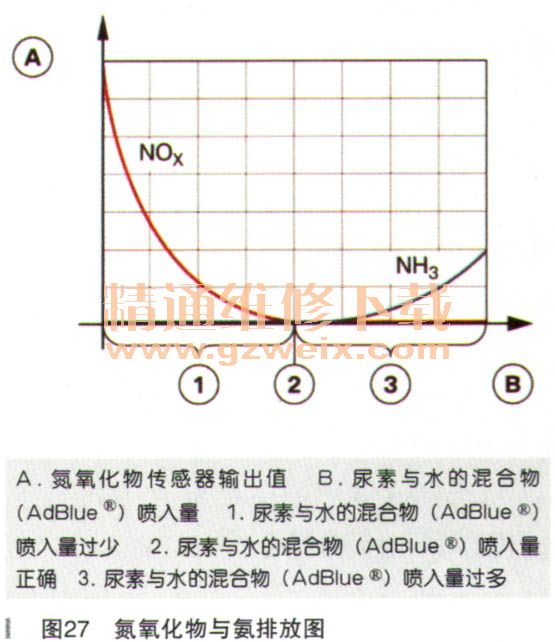

      数字式柴油机电子系统DDE内的计量策略作为SCR控制的组成部分计算何时喷入多少尿素与水的混合物（AdBlue），如图27所示。
