1．前雾灯
（1）概述。左侧前雾灯和右侧前雾灯，前雾灯配备卤素灯泡或发光二极管（LED）。
（2）功能描述
接通和关闭前雾灯的按钮安装在灯开关中。车灯开关通过LIN总线与脚部空间模块（FRM）、前部车身电子模块（FEM）或车身域控制器（BDC）连接。脚部空间模块（FRM）、前部车身电子模块（FEM）或车身域控制器（BDC）直接控制前雾灯。
满足下列条件时按压按钮即可接通前雾灯：总线端K1.15接通且灯开关位于开关位置“停车灯”（开关位置1）；总线端KI.15接通且灯开关位于开关位置“近光灯”（开关位置2）；总线端KI.15接通且灯开关位于开关位置“自动车灯控制”（开关位置A）。再次按压按钮将重新关闭前雾灯。接通前雾灯时如果灯开关转入“关闭灯光”位置（开关位置0），前雾灯也自动关闭。总线端K1.15关闭时前雾灯也关闭。
图1显示配备卤素灯泡的前雾灯示例。

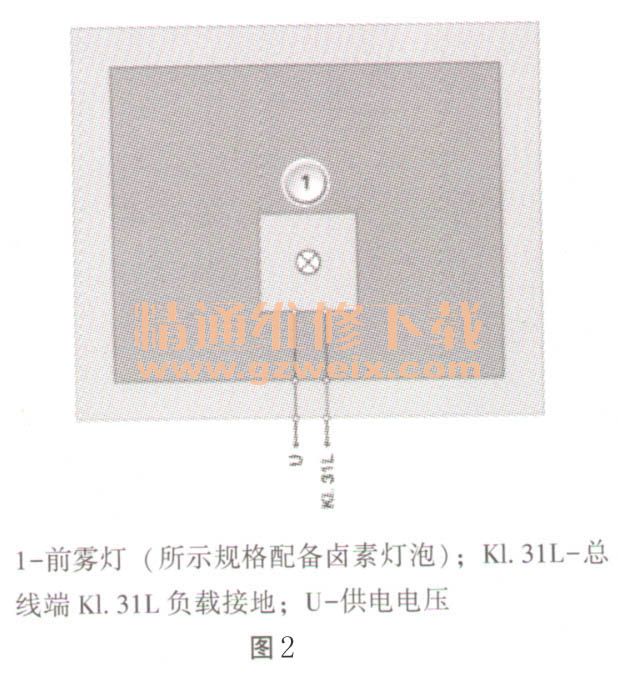

（3）结构及内部连接。每个前雾灯都是通过一根2芯插头连接与车载网络相连接，如图2所示。
脚部空间模块（FRM）、前部车身电子模块（FEM）或车身域控制器（BDC）为前雾灯供电。
（4）标准值。左右前雾灯的标准值见表1。
（5）诊断提示。
部件失效（仅限配备卤素灯泡的前雾灯）。左右前雾灯失灵时预计出现以下现象：故障代码存储器记录，脚部空间模块（FRM）内或前部车身电子模块（FEM）或车身域控制器（BDC）；检查控制信息。
从总线端K1.15接通起，前雾灯由脚部空间模块（FRM）、前部车身电子模块（FEM）或车身域控制器（BDC）进行监控。冷监控和热监控基于各个灯泡输出端的电流测量。
车灯关闭时的冷监控。为了进行冷监控，通过一个短电流脉冲接通灯泡，而不使灯泡亮起（灯丝的热惰性）。在总线端KI.15接通后的头6s内会猛烈提高电流脉冲的数量。通过这一项驾驶前检查，可在车辆起步前显示灯泡的状态（检查控制）。在驾驶前检查后重新降低电流脉冲的数量。每隔90s钟通过一个短电流脉冲控制灯泡。
车灯接通时的热监控。热监控基于各个灯泡输出端的电流测量。在约2s内可识别损坏的灯泡。
2．左侧瞄准照明（GZAL）和右侧瞄准照明（GZAR）
（1）概述。瞄准照明系统通过将照明从人转移到车道上来提高各方安全性。远距离红外线摄像机拍摄车辆前的区域，并警告道路上的人员。根据环境条件，瞄准照明系统可以在30～100m的范围内工作。将使用瞄准光束照亮位于该区域的人员，以示警告。同时，光带转移到车辆前的车道上，直到前方出现危险人员时，又将驾驶员的注意力吸引到危险人员身上。为了照亮发现的人员，代替前雾灯安装了可以在水平方向快速摆动的大灯。两个大灯可以相互独立地进行控制。
瞄准照明系统的每个大灯都由下列组件构成：壳体、左侧瞄准照明（GZAL）的控制单元或者右侧瞄准照明（GZAR）的控制单元、加速指示灯的发光二极管、功能灯的发光二极管、温度传感器、瞄准照明系统是特种装备（SA5A3BMW具有动态光束的夜视系统）。
（2）功能描述。
①饰灯。如果激活行车灯，则加速指示灯亮起。脚部空间模块（FRM）或车身域控制器（BDC）通过在线信号将要求发送至电子夜视装置（NVE）。NVE将控制信号发送给左侧瞄准照明（GZAL）的控制单元和右侧瞄准照明（GZAR）的控制单元。两个控制单元（GZAL和GZAR）在大灯中控制串联的加速指示灯发光二极管。
②功能灯。如果满足了瞄准照明的条件，则GZAL控制单元或GZAR控制单元控制功能灯的串联发光二极管。根据数据分析，控制大灯中的步进电机。大灯中的功能灯可以在指定的摆动范围水平摆动，以瞄准照亮人员。如果人员位于可以实现的感知范围外，则控制单元不再控制功能灯。步进电机将功能灯摆动到原位置。带入体识别功能的电子夜视装置确定人员的位置和距离。只有超出规定的危险程度时才照亮人员。在电子夜视装置中，将按照所提供的图像由夜视摄像机搜索相关人员。BMW夜视系统基于远红外线原理。在此通过人体发出的热辐射进行识别。
过热保护。为了避免大灯中的温度过高，具有一个过热保护装置。温度传感器感测功能灯上的温度。根据运转时数（所要时间和休眠阶段）通过一个GZAL或GZAR控制单元中的热模型连续计算步进电机的升温。此时也会考虑实际的车外温度值。超出规定的温度界限时，GZAL或GZAR控制单元会关闭相关的大灯，或者不再打开。低于规定的温度值时，控制单元重新打开大灯。
左侧瞄准照明（GZAL）的控制单元或者右侧瞄准照明（GZAR）的控制单元。GZAL控制单元或GZAR控制单元分析系统网络中控制单元的所有相关输入信号。如果满足打开或者关闭功能灯的条件，则GZAL或 GZAR控制单元会打开或关闭功能灯和步进电机。

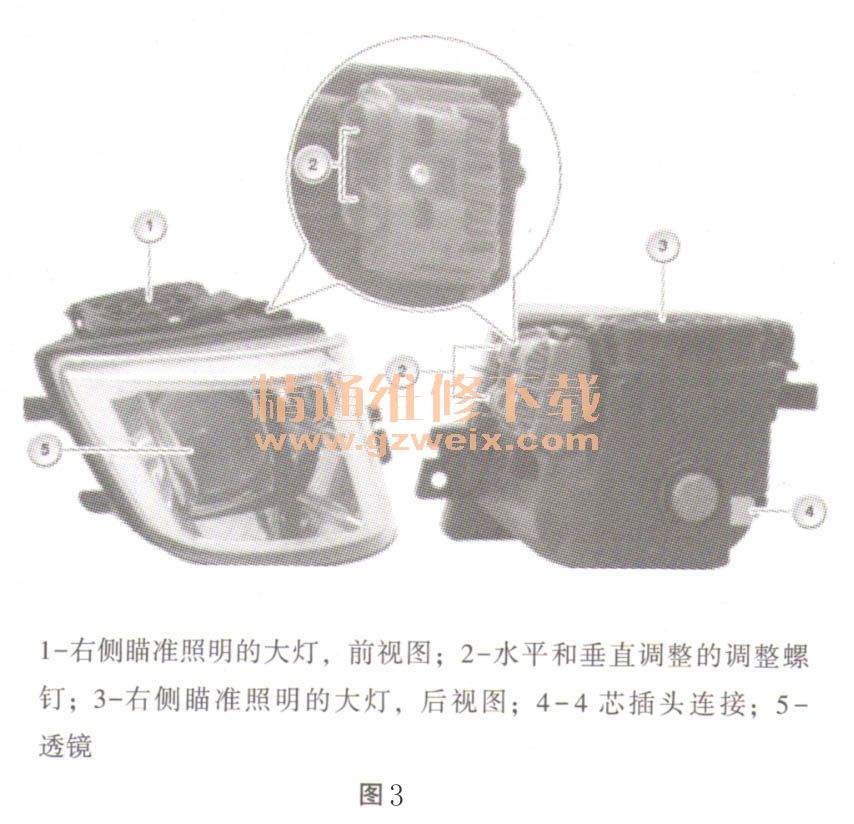

图3以F01为例展示了瞄准照明系统的右侧大灯。
