宝马车系前雾灯和定向照明技术剖析
来源:本站整理  作者:佚名  2017-11-09 09:18:08



    3.左侧瞄准照明和右侧瞄准照明
    (1)概述。瞄准照明系统通过将照明从人转移到车道上来提高各方安全性。远距离红外线摄像机拍摄车辆前的区域,并警告道路上的人员。根据环境条件,瞄准照明系统可以在30~100m的范围内工作。将使用瞄准光束照亮位于该区域的人员,以示警告。同时,光带转移到车辆前的车道上,直到前方出现危险人员时,又将驾驶员的注意力吸引到危险人员身上,如图5所示。

    为了照亮人员,代替前雾灯安装了可以在水平方向快速摆动的大灯。瞄准照明系统是特种装备(SA5A3BMW具有动态光束的夜视系统)。
    (2)部件简短描述。
    部件根据车辆和装备可能有所不同。
    ①瞄准照明大灯。代替前雾灯安装了大灯。每个瞄准照明大灯都由下列组件构成:壳体、左侧瞄准照明(GZAL)或右侧瞄准照明(GZAR)的控制单元、步进电机、加速指示灯的发光二极管、功能灯的发光二极管、透镜、温度传感器。
    加速指示灯通过打开行车灯后打开。如果满足打开行车灯的条件,则脚部空间模块(FRM)或车身域控制器(BDC)会将请求作为信息通过总线发送至电子夜视装置(NVE)。NVE将一条信息发送至左侧瞄准照明(GZAL)的控制单元以及右侧瞄准照明(GZAR)的控制单元。该控制单元控制大灯中并联的加速指示灯的发光二极管,因此照亮透镜。
    左侧瞄准照明(GZAL)的控制单元或者右侧瞄准照明(CZAR)的控制单元分析所有相关的输入信号,包括来自其他控制单元的输入信号。如果满足打开或者关闭功能灯的条件,则GZAL或CZAR控制单元会打开或关闭功能灯。同时,GZAL或CZAR控制单元控制步进电机。每个大灯都装备有一个步进电机。因此,每个大灯可以在规定的摆动范围内独立地进行水平摆动。从而可以有针对地照亮人员。
    每个大灯都只能照亮一位人员。并且总是照亮危险度最高的人员。然后在电子夜视装置(NVE)中进行计算。为了避免大灯中的温度过高,具有一个过热保护装置。温度传感器感测功能灯上的温度。根据运转时数(所要时间和休眠阶段)通过一个GZAL或GZAR控制单元中的热模型连续计算步进电机的升温。此时也会考虑实际的车外温度值。超过规定的温度界限后,GZAL或GZAR控制单元断开相关的大灯。低于规定的温度值时,GZAL或GZAR控制单元重新打开大灯。

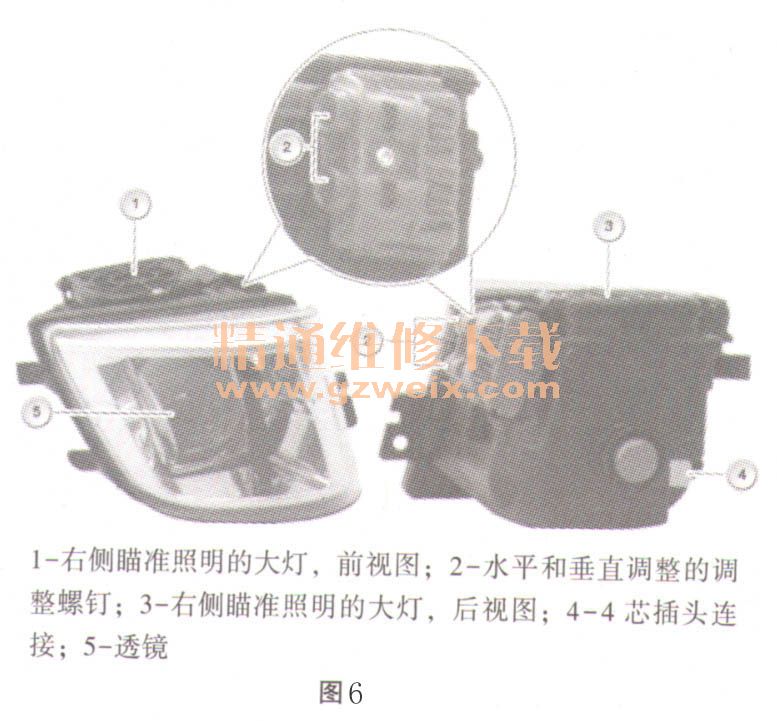

    图6以F01为例展示了右侧瞄准照明大灯。
