剖析宝马车系远光灯辅助系统

来源：本站整理作者：佚名 2017-12-03 10:12:53

    ⑧BDC：主域控制器。通过车身域控制器（BDC）用新一代的控制单元及其功能代替原来的。车身域控制器（BDC）是车载网络的中央控制单元。车身域控制器（BDC）同时也是其他控制单元的网关。车身域控制器（BDC）承担了脚部空间模块（FRM）、启动系统（CAS）、接线盒电子装置（JBE）和中央网关模块（ZGM）之前控制单元的功能。中央网关模块（ZGM）作为独立的控制单元，安装在车身域控制器（BDC）中。车身域控制器（BDC）作为主控制单元，负责外部照明功能。车身域控制器（BDC）决定哪些照明功能必须激活或禁用。很多功能都需要传感器、触点和开关的信息。车身域控制器（BDC）接收这些部件的信号，然后将相应信息提供给总线设备。
    ⑨转向柱开关中心。转向柱开关中心在左右侧各具有一个转向柱开关。右侧转向柱开关用于操作刮水清洗装置的功能。左侧转向柱开关用于操作远光灯和转向信号灯以及车载电脑的功能。集成式转向角传感器的信号被发送至一体式底盘管理系统（ICM）。
    ⑩雨天／行车灯／雾气／光照传感器。雨天／行车灯／雾气／光照传感器由车顶功能中心（FZD）供电，由以下传感器构成：雨水传感器、光电传感器、光照传感器、雾气传感器。光电传感器感测环境亮度和车辆前部区域。光电二极管提供用于接通或关闭自动车灯控制的信号。

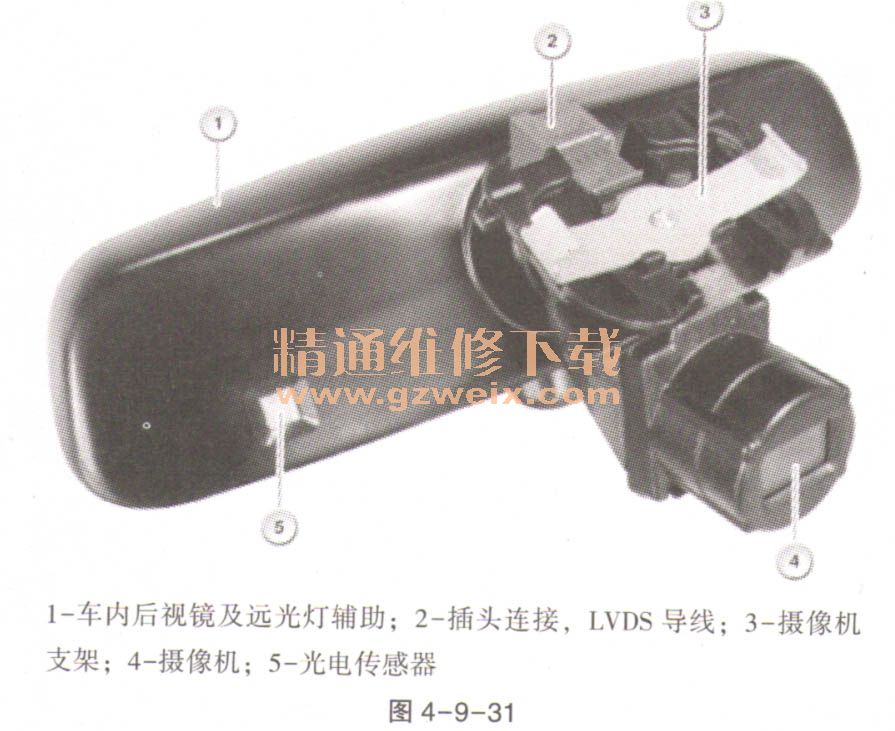

    11车内后视镜及远光灯辅助。FLA摄像机和FLA控制单元安装在车内后视镜中的同一个壳体内。FLA摄像机是一个简化的图像传感器，可以识别光的颜色和强度，如图4-9-31所示。通过一个插头给FLA摄像机供电。另一个插头连接FLA控制单元与车辆的控制器区域网络总线。

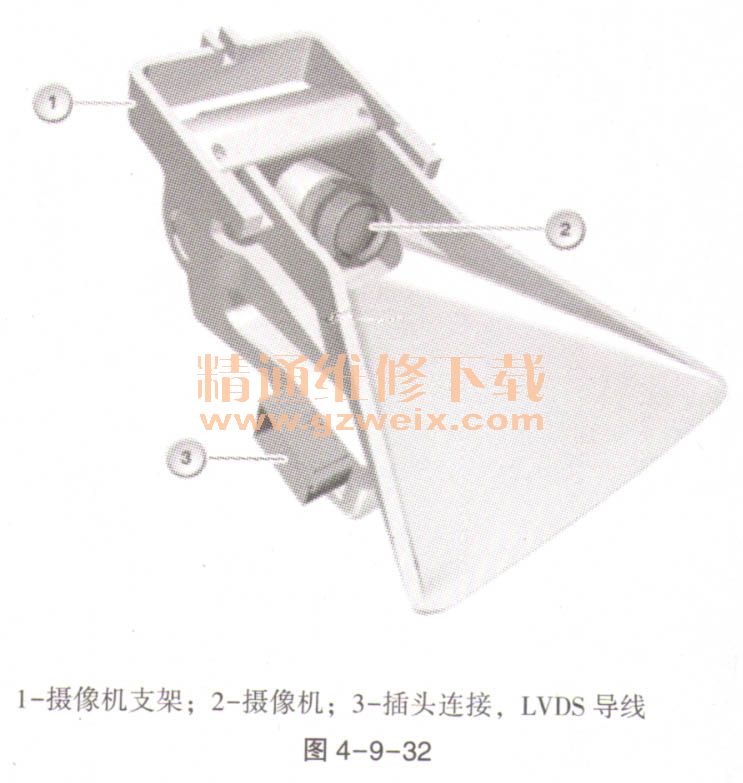

12KAFAS摄像机。根据装备情况，有不同的，基于摄像机的系统可供使用。KAFAS摄像头摄取的光亮点、光颜色和光强度都将由KAFAS控制单元进行分析。根据KAFAS控制单元的分析结果，给出打开或关闭无炫目远光灯辅助系统的建议。使用KAFAS摄像头和KAFAS控制单元（KAFAS）实现技术实践，如图4-9-32所示。
