6．左侧B立柱照明和右侧B立柱照明
    （1）概述。照明安装在B立柱上部饰板中。此照明是垂直照明的一部分。垂直照明是散射光照（例如BMW是橘黄色的，波长为605 nm）。此照明不炫目，确保更容易识别出车厢内部的轮廓。根据车型系列、制造年和车辆装备，左侧B立柱照明和右侧B立柱照明是单色或双色的。
    （2）功能描述。对于左侧和右侧B立柱照明将借助发光二极管和光导管产生垂直照明，并在B立柱上部区域范围内形成照明波动。发光二极管安装在LED托架中。
    单色照明。照明为单色时，LED托架中安装了一个发光二极管。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g控制发光二极管。
    双色照明。照明为双色时，LED托架中安装了两个发光二极管。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g控制一个发光二极管，通过总线端Kl. 58g一控制另一个发光二极管。
    可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。用一根塑料光导管（聚碳酸醋）来实现垂直照明。光导管单侧由发光二极管供给。

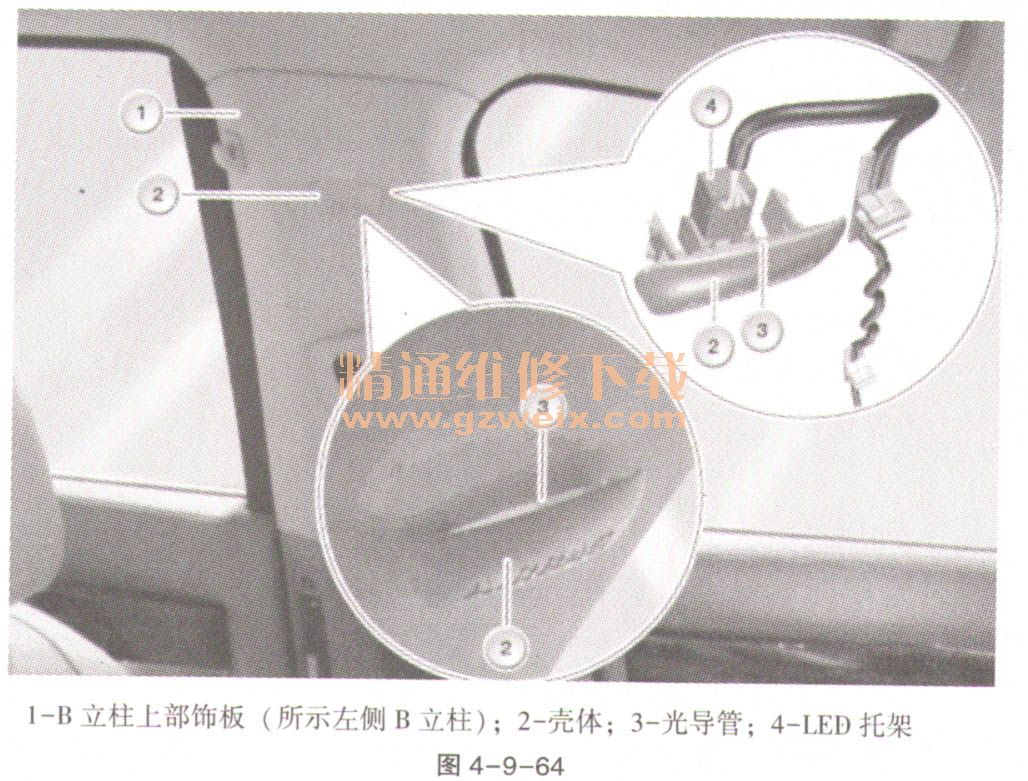

    图4-9-64以F01为例显示左侧B立柱照明。

    （3）结构及内部连接。LED托架通过一个插头连接与车载网络相连。安装在LED托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说，每种颜色对应一个发光二极管。根据所选的垂直照明颜色，脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g或58g-2给发光二极管供电，如图4-9-65所示。

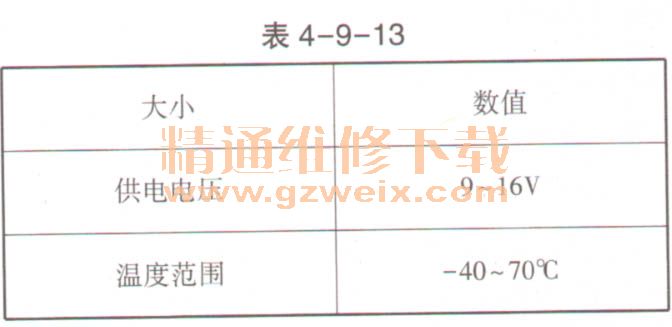

    左侧B立柱照明或右侧B立柱照明的标准值见表4-9-13。

    （4）诊断提示。为检查左侧B立柱照明或右侧B立柱照明的功能，必须接通垂直照明。需要时，在灯开关上将查寻照明调节至最大亮度。可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，也可以在中央信息显示器上用控制器设置垂直照明的亮度。
    单色照明。照明为单色时，必须亮起垂直照明的所有发光二极管。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g利用一个按脉冲宽度调制的信号（PWM信号）控制垂直照明的所有发光二极管。
    双色照明。通过总线端Kl. 58g给一个发光二极管供电，通过总线端58g-2给另一个发光二极管供电。根据所选的垂直照明颜色，脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl. 58g利用一个按脉冲宽度调制的信号（PWM信号）控制相应的总线端。
