7.后部车内灯
(1)概述。根据车型系列、汽车装备和国家规格,后部车内灯包含以下部件:车内灯、驾驶员侧后部和前乘客侧后部阅读灯、垂直照明的发光二极管(单色或双色)、车内灯按钮、驾驶员侧后部的阅读灯按钮、前乘客侧后部的阅读灯按钮。

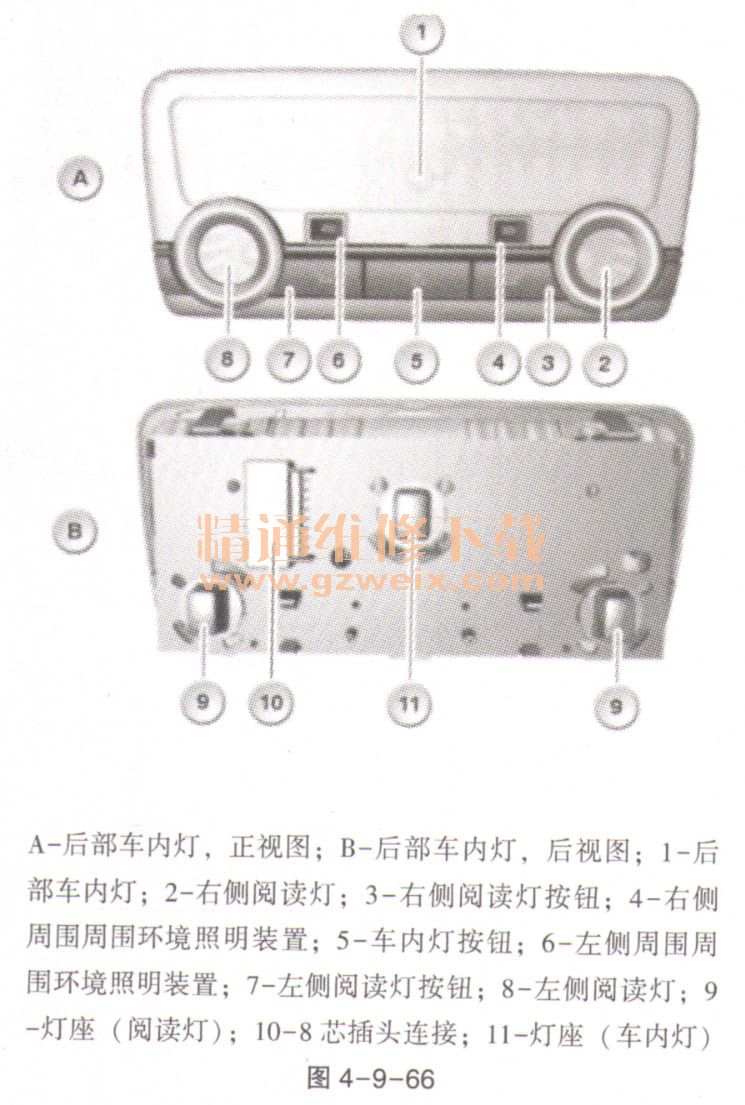

(2)功能描述。针对后部车内灯将描述以下功能,如图4-9-66所示。
后部车内照明灯。车内灯由脚部空间模块(FRM)自动控制。在车顶功能中心内只接通由脚部空间模块提供的供电。可以通过后部车内灯按钮手动接通或关闭车内灯。
后部阅读灯。车顶功能中心读取后部阅读灯按钮的按钮信号。此外,后部阅读灯的每个按钮分别与车顶功能中心的一个触发电路相连接。触发电路(英语是flip-flop),也称作双稳态触发电路,是一种电子元件,实现基本的状态存储。触发电路有两种状态:设置(Set)和复位(Reset)。SRAM(静态随机存储存储器)存储双稳态触发电路中的数据位,由此保存信息,只要存在供电电压。按阅读灯按钮更改触发电路换挡状态。基于状态变化将通过车顶功能中心打开或关闭所选的阅读灯。此外,脚部空间模块获取到用电器断开状态。阅读灯将通过用电器断开被关闭。
后部环境照明。根据车型系列、制造年和车辆装备,垂直照明为单色或双色。
单色照明。直接通过脚部空间模块(FRM)控制用于环境照明的2个发光二极管。
双色照明。照明为双色时,LED托架中安装了两个发光二极管。也就是说,每种颜色对应一个发光二极管。根据所选的垂直照明颜色,脚部空间模块(FRM)通过总线端Kl. 58g或总线端Kl. 58g一给相应发光二极管供电。可以在中央信息显示器上用控制器选择垂直照明的颜色。此外,可以在中央信息显示器上用控制器设置垂直照明的亮度。
通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同,此时同时调节车内照明和垂直照明的亮度。
(3)结构及内部连接。后部车内灯通过一个8芯插头连接与
车载网络相连.如图4-9-67所示。

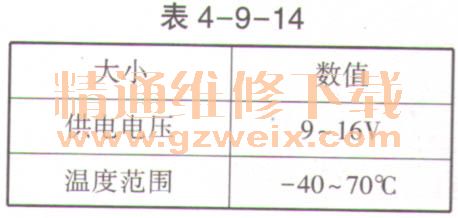

(4)标准值。后车内灯的标准值见表4-9-14。
无法通过诊断系统对后部车内灯进行功能检查。
