9．后部中间扶手灯
  （1）概述。使用一个发光二极管和一个光导管作为中间扶手中杂物箱的周围环境照明装置，光在杂物箱区域散射。周围环境照明装置是散射光照（BMW是橘黄色的，波长为605 nm）。
    （2）功能描述。后部中间扶手灯是周围环境照明装置的构成部分。总的垂直照明将由脚部空间模块（FRM）通过总线端Kl. 58g打开。亮度调节可通过灯开关上的亮度调节轮进行个别调整。光导管总长度约为25mm。因此从中露出光线的区域约为22mm。用塑料光导管（聚碳酸醋）来实现垂直照明，如图4-9-71所示。

    （3）结构及内部连接。光导管通过一个2芯插头连接与车载网络相连。发光二极管通过总线端Kl. 58g、由脚部空间模块进行控制，如图4-9-72所示。

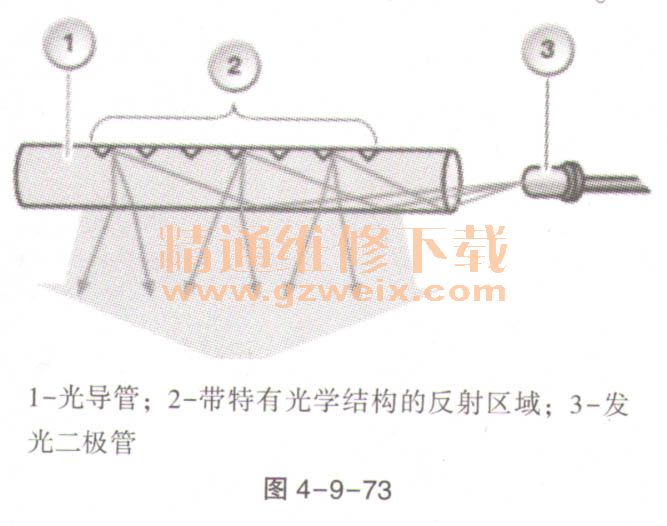

    （4）示意图和标准值。光导管单侧由发光二极管供给。为了取消光导管特定范围内的照明，该范围内的光导管表现出一种特有的光学结构。这种特有的光学结构将在光导管的上侧形成。此结构“损坏”光导管内部的整体反射并确保相反面上的照明被取消。因此，可确定区域能被精确照明，如图4-9-73所示。

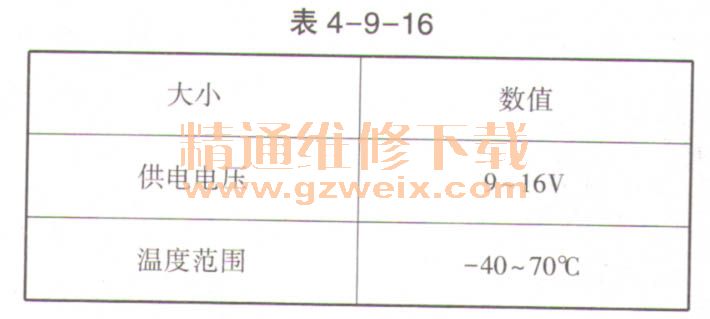

    后部中间扶手灯的标准值见表4-9-16。

    （5）诊断提示。
    一盏登车照明灯失灵时，预计将出现下列情况：脚部空间模块（FRM）内出现故障代码存储记录。
    可通过诊断系统对后部中间扶手灯进行功能检查。同时，垂直照明的所有发光二极管将由脚部空间模块（FRM）通过总线端K1. 58g的一个按脉冲宽度调制的信号（PMW信号）来控制。
