（一）左侧B柱安全气囊传感器
    1．概述
    左侧B柱安全气囊传感器安装在左侧B柱内。左侧B柱安全气囊传感器和右侧B柱安全气囊传感器为相同的部件。左侧B柱安全气囊传感器支持正面碰撞识别，尾部碰撞识别以及侧面碰撞识别。系统将对碰撞安全模块（AGSM）的信号进行分析。ACSM表示“Advanced Crash Safety Module”，即碰撞安全模块。
    2．功能描述

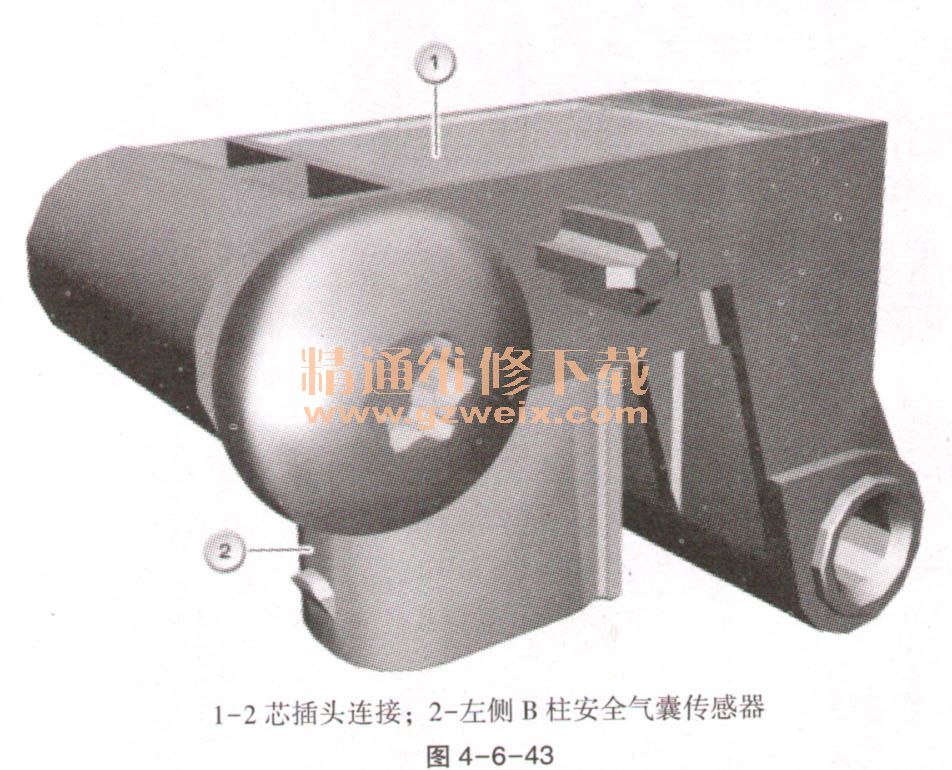

    左侧B柱安全气囊传感器是一个加速传感器和一个横向加速度传感器，如图4-6-43所示。安全气囊传感器既记录加速，也测量减速（减速表明一个正面碰撞，加速表明一个尾部碰撞）。碰撞侧将通过传感器信号的极性进行识别。

    3．结构及内部电路
    左侧B柱安全气囊传感器由以下部件构成：纵向加速传感器、横向加速度传感器、电子模块，如图4-6-44所示。

    4．额定值及特性线
    左侧B柱安全气囊传感器由碰撞安全模块。（AGSM）供电。数据通过双线连接进行传送。左侧B柱安全气囊传感器的额定值见表4-6-1。

    5．诊断提示
    在左侧B柱安全气囊传感器失效时，预计将出现以下情况：AGSM控制单元内出现故障代码存储记录，安全气囊指示灯亮起。
