（二）右侧B柱安全气囊传感器
    1．概述
    右侧B柱安全气囊传感器安装在右侧B柱中。右侧B柱安全气囊传感器和左侧B柱安全气囊传感器属于同类件。右侧B柱安全气囊传感器支持正面碰撞识别、尾部碰撞识别以及侧面碰撞识别。系统将对碰撞安全模块（ACSM）的信号进行分析。“ACSM”是“Advanced Crash Safety Module”的缩写，意为“碰撞安全模块”。
    2．功能描述

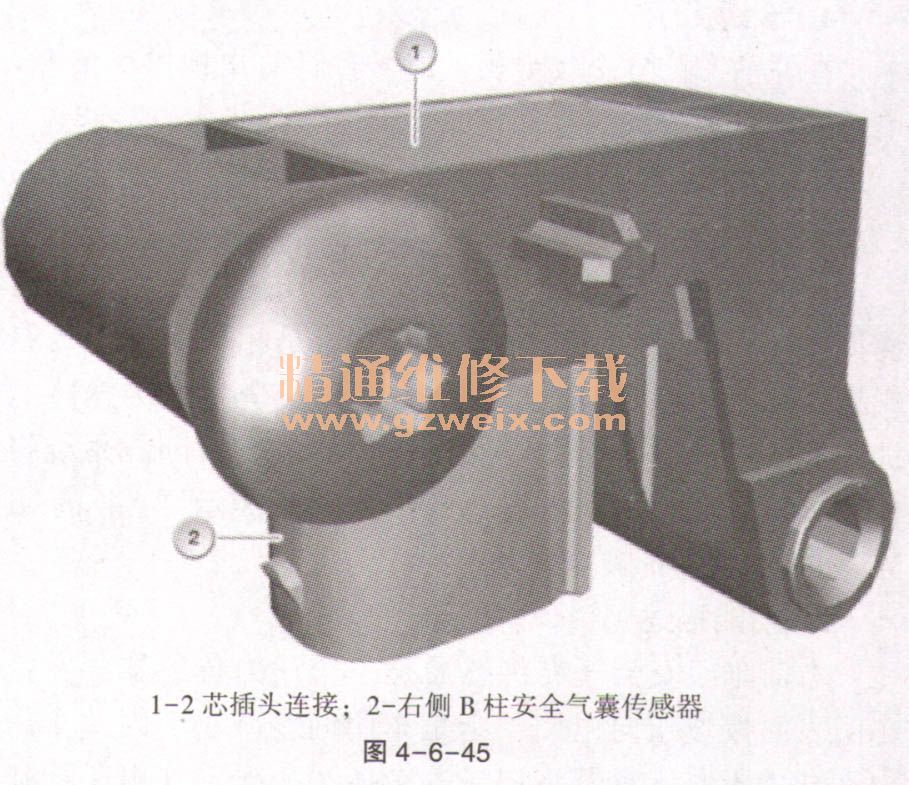

    右侧B柱安全气囊传感器属于一种加速传感器和横向加速度传感器。安全气囊传感器探测加速度和减速度（减速度标明正面碰撞，加速度标明尾部碰撞）。碰撞侧可通过传感器信号的极性识别，如图4-6-45所示。

    3．结构及内部连接

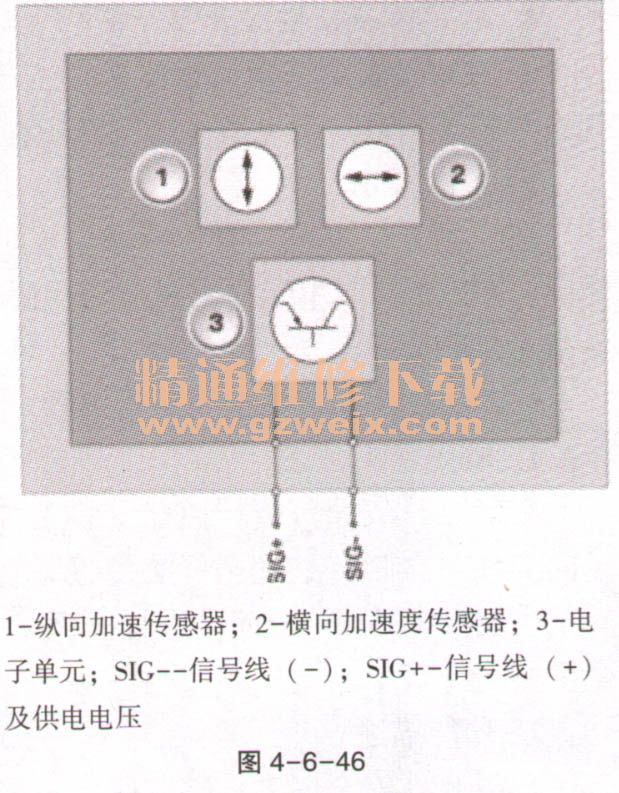

    右侧B柱安全气囊传感器由下列部件构成：纵向加速传感器、横向加速度传感器、电子单元，如图4-6-46所示。

    4．标准值和特性线

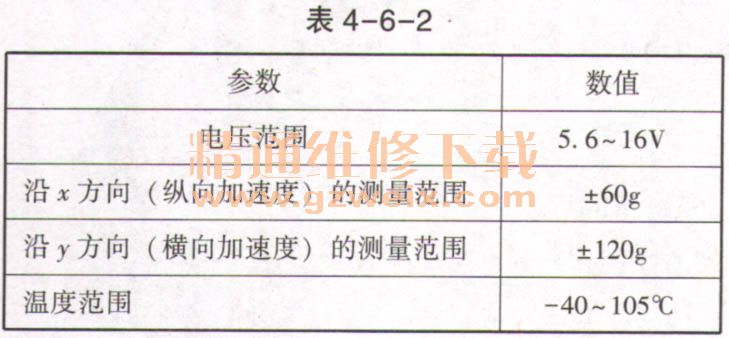

    右侧B柱安全气囊传感器由碰撞安全模块（ACSM）供电。数据通过双线连接进行传送。右侧B柱安全气囊传感器的标准值见表4-6-2。

    5．诊断提示
    当右侧B柱安全气囊传感器失灵时，预计将出现以下情况：ACSM控制单元中出现故障记录，安全气囊指示灯亮起。
