（四）右前车门安全气囊传感器
    1．概述
    右前车门安全气囊传感器安装在车门内板上。右前车门安全气囊传感器和左前车门安全气囊传感器是相同的部件。右前车门安全气囊传感器支持侧面碰撞识别。将对安全气囊传感器的信号及横向加速度信号进行分析，以保证快速的触发时间。系统将对碰撞安全模块（ACSM）的信号进行分析。ACSM表示“Advanced Crash SafetyModule”，即碰撞安全模块。
    2．功能描述

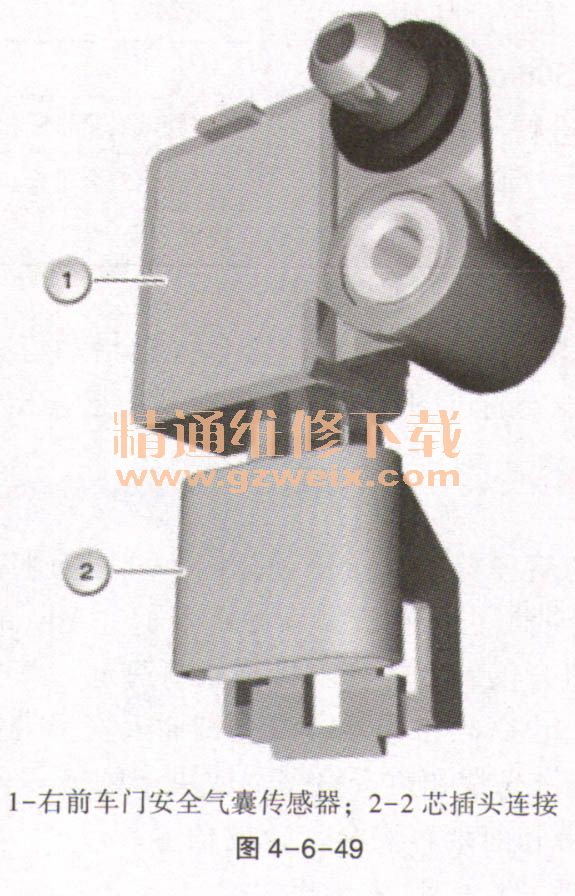

    右前车门安全气囊传感器是一个压力传感器。发生侧面碰撞时车门表面板被压向里面，于是车门内室减小：因此车门内室中的压力上升。压力传感器将记录这个压力上升。在电子模块内，将把压力传感器的信号进行数字化处理，并周期性发往碰撞安全模块。在碰撞安全模块（ACSM）中，将对数据进行分析，如图4-6-49所示。

    3．结构及内部电路

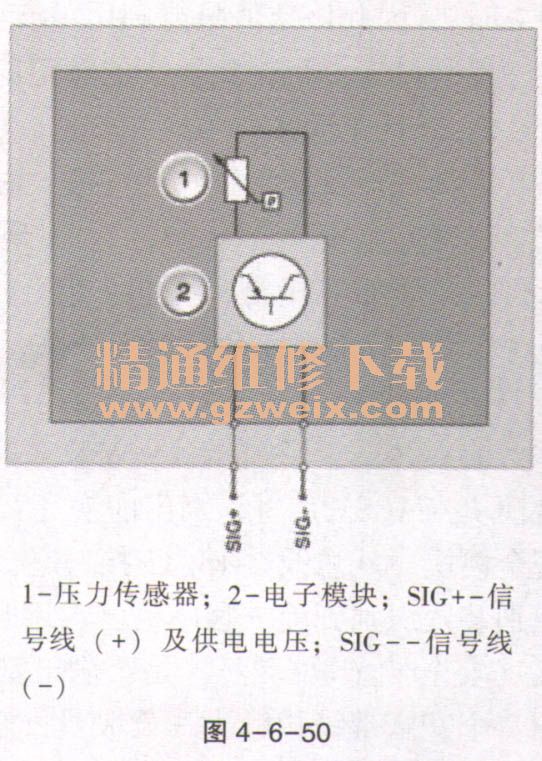

右前车门安全气囊传感器由以下部件构成：用于识别侧面碰撞的压力传感器和用于信号处理和数据传输的电子模块，如图4-6-50所示。

    4．标准值
    右前车门安全气囊传感器由碰撞安全模块（ACSM）供电。数据通过双线连接进行传送。右前车门安全气囊传感器的额定值见表4-6-4。

    5．诊断提示
    在右前车门安全气囊失效时，预计将出现以下情况：ACSM控制单元内出现故障代码存储记录和安全气囊指示灯亮起。
