宝马车系音频控制系统技术剖析
来源:汽车维修技师  作者:佚名  2018-04-16 09:33:28

    4.顶级高保真放大器(AMPT)
    (1)概述。在顶级高保真系统中可以使用数字式10通道功率放大器。但在顶级高保真系统中只使用10通道中的9个。数字式顶级高保真放大器(AMPT)将主机在多媒体传输系统总线(光缆)上发送的数字式音频信号转变成模拟音频信号。接着放大音频信号并通过车内扬声器输出。
    顶级高保真放大器的显著特征包括:MOST控制单元;图形化7通道均衡器,带iDrive操作;播放多通道音频格式;每中/高音喇叭15V输出电压;每低音喇叭30V输出电压。
    (2)功能描述。音频信号和控制信号将以数码格式通过光纤(MOST)发送到顶级高保真放大器。顶级高保真放大器支持格式5.1多通道信号播放。信号以格式7.2 (7个中音通道和高音通道以及2个重音通道)输出。通过这些通道可以将DVD含有的音轨在各单独通道直接且毫无关联地播放。这些音轨一起形成一个环绕音色效果模式。因此这种方式也叫作独立多通道播放。与在CD上通常存放面2条音轨不同,DVD上常见的是6音轨的5.1格式,用以获得立体声信号。为将格式更好地适应汽车环境(双排座位),会将其转为7. 2格式并播放。为了多通道播放顶级高保真放大器对数据源数码数据解码。可通过车辆信息电脑(CIC)的驱动器以及DVD换碟机(DVDC)播放多通道音频格式。
    顶级高保真放大器通过杜比定向逻辑11技术支持从已有的立体声信号计算大厅效果功能。这种方法替换了其他BMW车辆使用的逻辑7技术。这样可以通过仅从左右两侧通道提供的立体声信号获得一个环绕音色效果模式。各单独通道的信号通过与配置有关的可用高保真系统扬声器发射,并随着运行时间不断修正。这样为听众产生一个7.2格式的均质音色效果模式。借助顶级高保真放大器中内置的7通道均衡器,客户可额外通过iDrive调整音频播放。信号处理之后音频信号将作为模拟低频信号传输至扬声器。顶级高保真放大器除支持根据车速调节音量之外还支持与车速有关的均衡效果。此时根据车速调整频率特性。所有顶级高保真扬声器质量通过9个放大器通道进行控制。顶级高保真放大器是一个数字式10通道功率放大器。但在顶级高保真系统中只使用10通道中的9个。

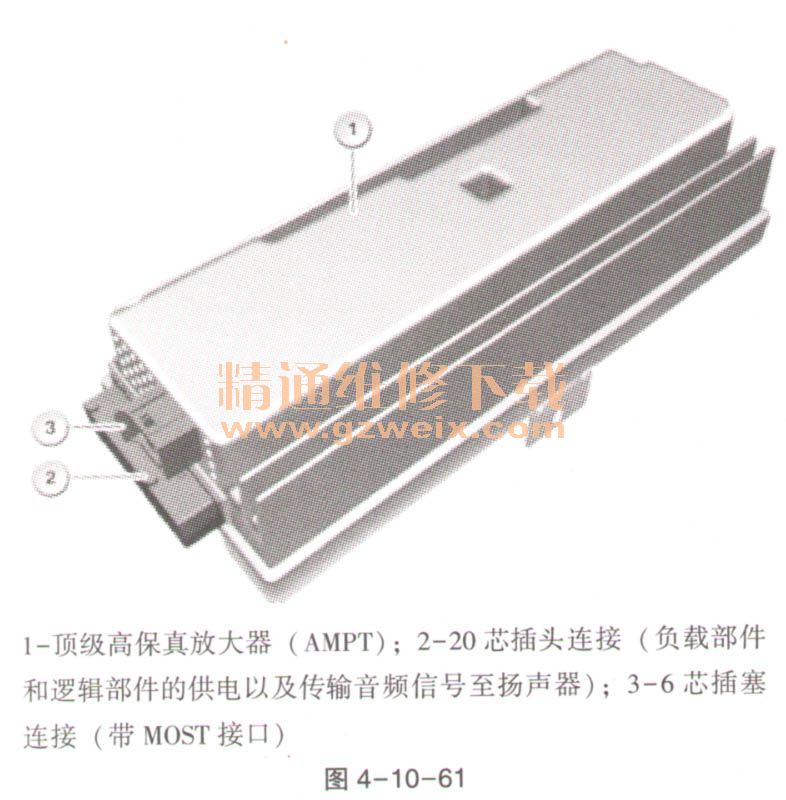

    图4-10-61显示带2个插头连接的顶级高保真放大器(至2009年9月)。

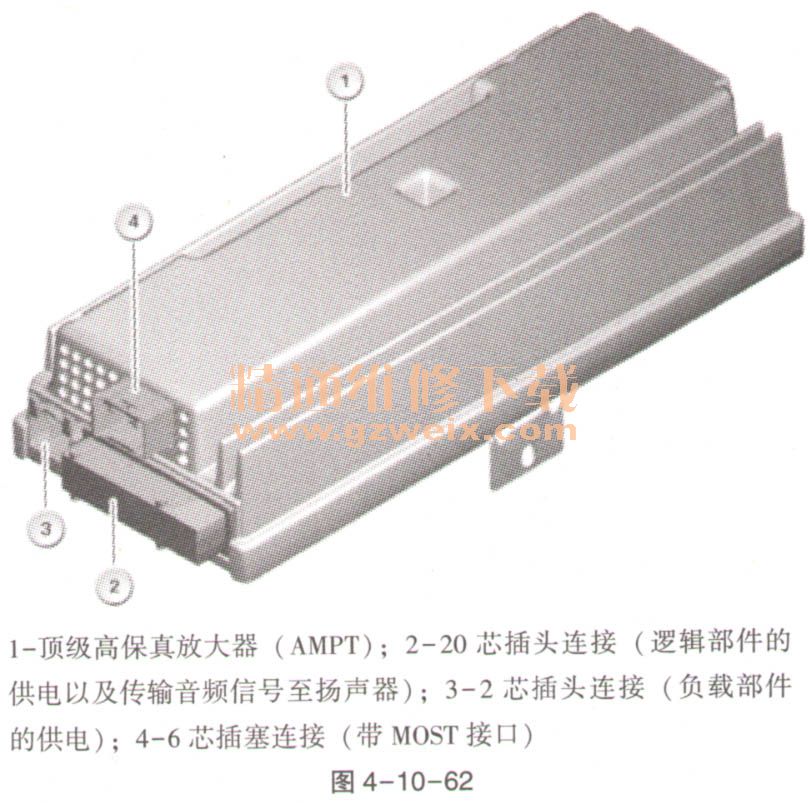

    图4-10-62显示带3个插头连接的顶级高保真放大器(自2009年9月起)。
