宝马车系音频控制系统技术剖析
来源:汽车维修技师  作者:佚名  2018-04-16 09:33:28



    (3)结构及内部连接。至2009年9月,顶级高保真放大器(AMPT)通过2个插头连接与车载网络连接。顶级高保真放大器是MOST复合结构中的总线部件。后部配电器通过总线端Kl. 30B为顶级高保真放大器的负载部件和逻辑部件供电,如图4-10-63所示。

    自2009年9月起,顶级高保真放大器(AMPT)通过3个插头连接与车载网络连接。后部配电器通过总线端Kl. 30给顶级高保真放大器的负载部件供电。后部配电器通过总线端Kl. 30B给顶级高保真放大器的负载部件供电,如图4-10-64所示。

    在图4-10-64中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡“安装位置”和“线脚布置”。
    (4)标准值。顶级高保真放大器(AMPT)的标准值见表4-10-14。

    (5)诊断提示。与顶级高保真放大器通信失灵时执行标准检测(整体测试模块)存在某个控制单元内部故障时,预计将出现以下情况:顶级高保真放大器(AMPT)中出现故障代码存储记录。
    5. Bang&Olufsen高端环绕音响系统
    (1)概述。视装备情况而定,可以通过Bang&Olufsen高端环绕音响系统优化音频播放。除了扬声器盖板上的“Bang & Olufsen”标记之外,该系统还具有以下识别特征:可伸出仪表板扬声器、有照明的扬声器盖板、中央信息显示器(CID)中的菜单项“Bang&Olufsen”。具有Bang&Olufsen高端环绕音响系统的车辆装备的优点和特殊特征为:线性播放、脉冲特性、失真很小、音量高、自动音量调节和音色设置。

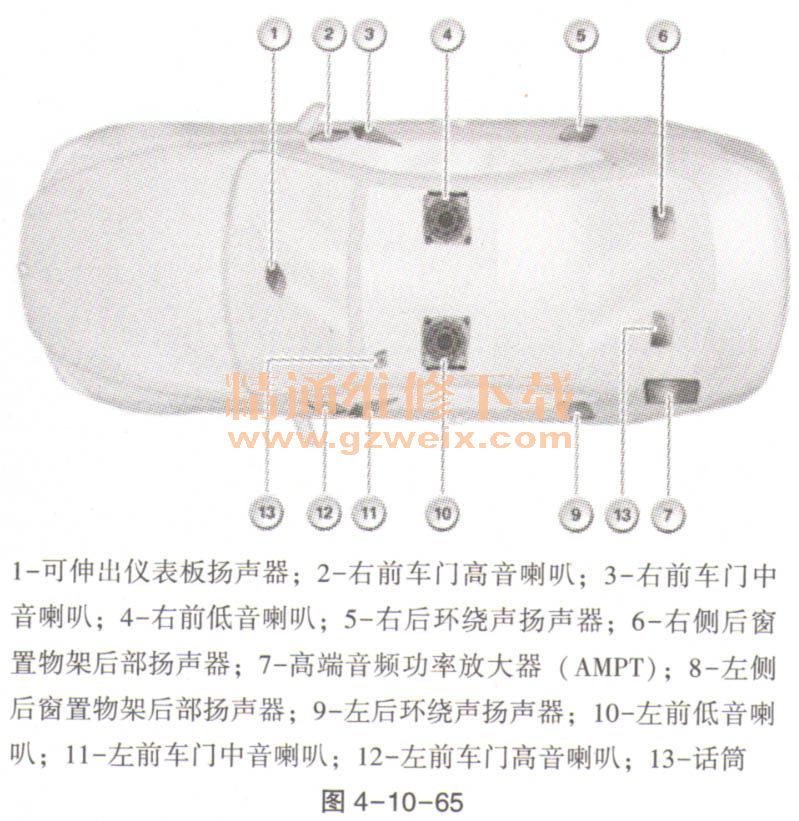

    图4-10-65以F13为例,对Bang&Olufsen高端环绕音响系统进行说明。

    (2)部件简短描述。
    ①高端音频功率放大器。高端音频功率放大器(AMPT)是具有有源分频器的音频功率放大器。利用有源分频器可比无源分频器获得更好的声音效果。可以定向控制适合于频率的扬声器。有源分频器仅仅传输能够被相应扬声器优化播放的音频功率放大器的频率范围。在F13中,有源16通道高端音频功率放大器(AMPT)可以给以下16个扬声器提供1300W最大功率:7个高音喇叭12. 5W、7个中音喇叭75W、2个低音喇叭250W。
    高端音频功率放大器(AMPT)是MOST复合结构中的一个控制单元,具有以下功能:用于高音和中音喇叭的音频功率放大器、用于低音喇叭的音频功率放大器。高端音频功率放大器(AMPT)中所用的Class -D音频末级具有明显更高的效率,与传统型音频末级相比可以减小损失功率。
    ②主机。主机的原理结构相当于一台个人计算机。与一台个人计算机一样,主机包括下列部件:处理器、内存、硬盘、风扇。使用主机中的硬盘存储应用程序和数据。
    在硬盘上存储有下列应用程序:音乐收藏,音乐合集基于存放在内置硬盘上的音频数据;曲目数据库,利用曲目数据库识别曲目的软件(Gracenote)) ;导航(地图数据)和导航软件(应用软件),可以全屏显示:可以缩放的辅助窗口,包括地图显示、将地图资料存储在硬盘上;语音处理系统;Office(包含地址的数据库),例如可将这些数据用于电话和导航。

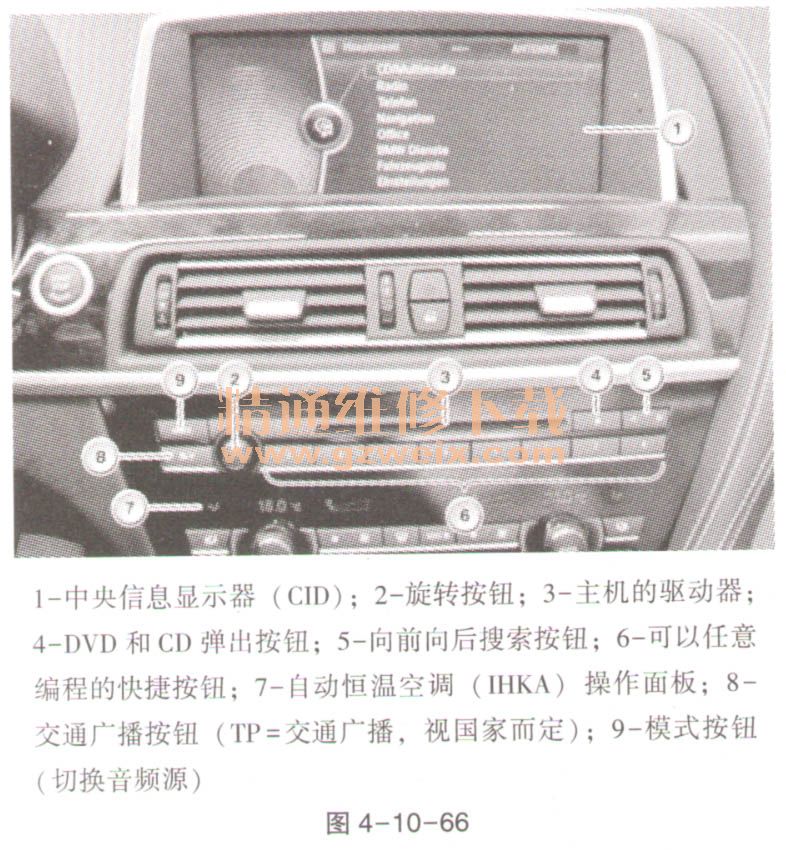

    主机是中央控制单元,可用于所列出的应用。主机与中央信息显示器(CID)相连,用以传输图像信号。此外主机还与控制器(CON)相连。控制器(CON)是中心信息显示器(CID)的操作面板,如图4-10-66所示。
