宝马车系电话模块和远程通信模块技术

来源：汽车维修技师作者：佚名 2018-04-26 09:15:47

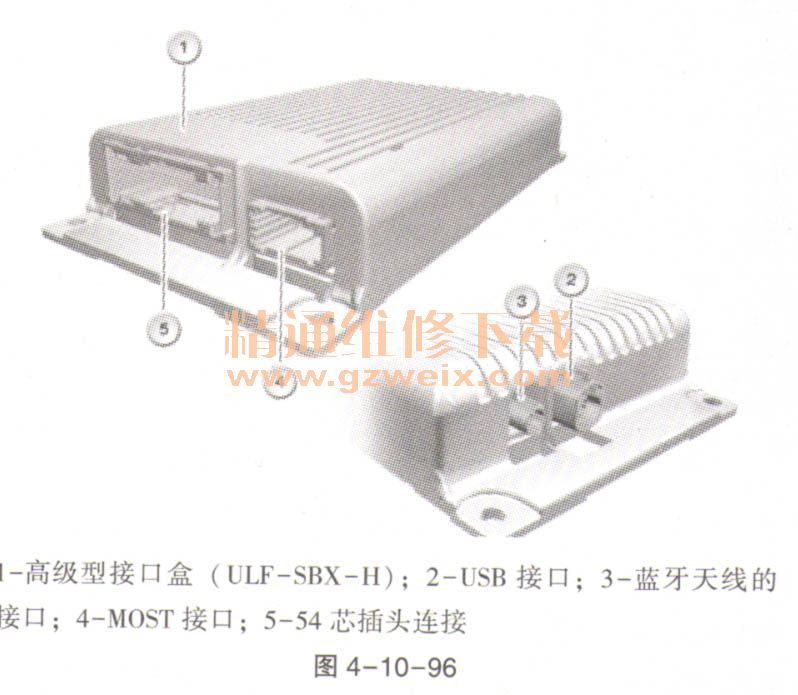

外部音频源可以通过中央信息显示器（CID）和控制器（CON）控制，如图4-10-96所示。

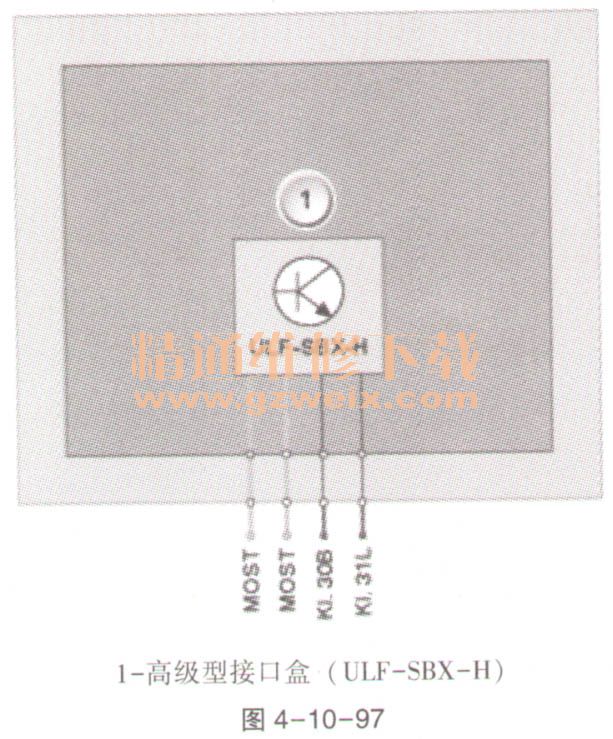

（4）结构及内部电路。高速接口盒（ULF-SBX-H）通过54芯的插头连接连鲜J爪严一卿弊飞＿曼华竺口盒具有一个MOST接口，一个USB接口和一个用于蓝牙天线的接口。后部配电器通过总线端K1.30B为高速接口盒供电，如图4-10-97所示。

    在上面的插图中只示出了电源和总线连接。当前线脚布置可以在BMW诊断系统ISTA（集成服务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

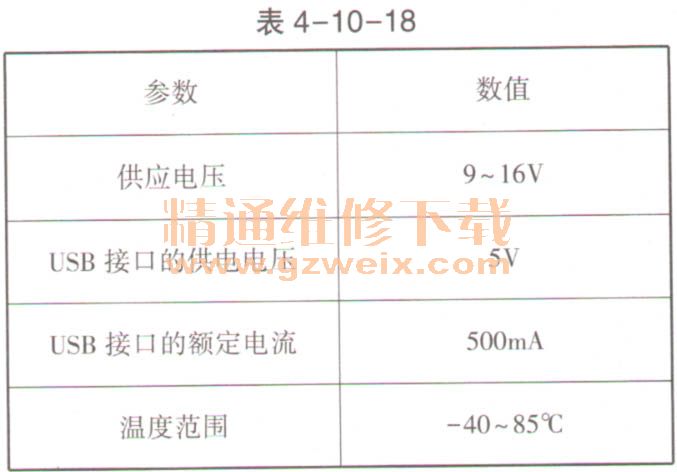

    （5）标准值。高速接口盒标准值见表4-10-18.

    （6）诊断提示。与高速接口盒的通信失灵时，进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：高速接口盒（ULF-SBX-H）中的故障代码存储记录。
