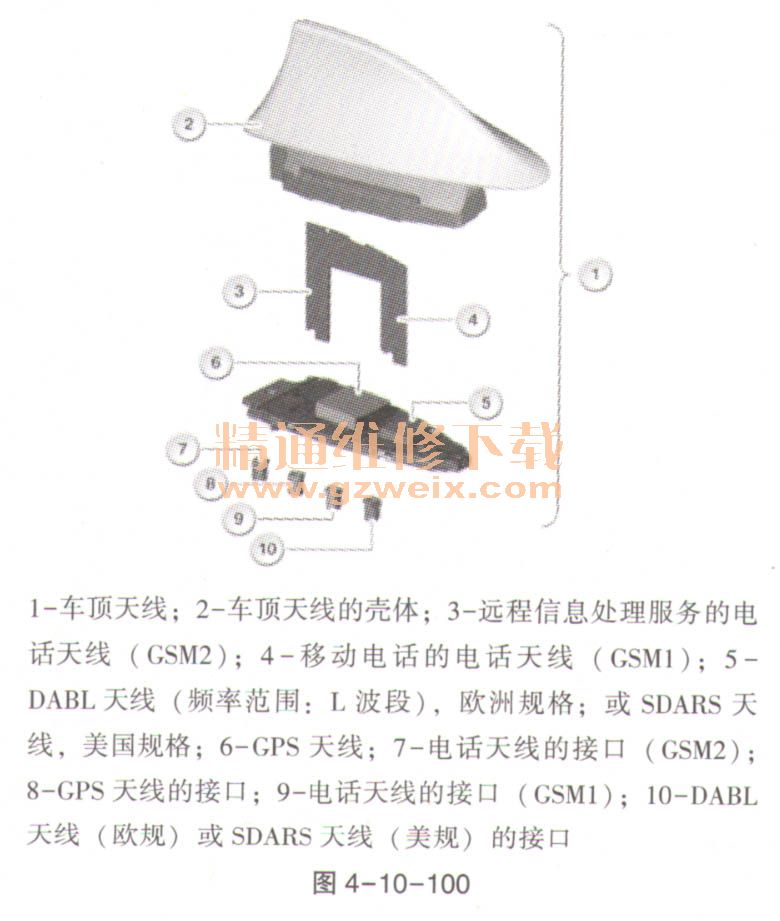

图4-10-100以F01为例，显示车顶天线。

    蓝牙天线。另外Combox中安装有蓝牙模块。蓝牙模块是一个介于Combox和移动电话以及蓝牙听筒间的接口。蓝牙天线与蓝牙模块连接。自2010年3月起，目前已安装的蓝牙天线将逐渐在所有车型系列上使用新的蓝牙天线更新。

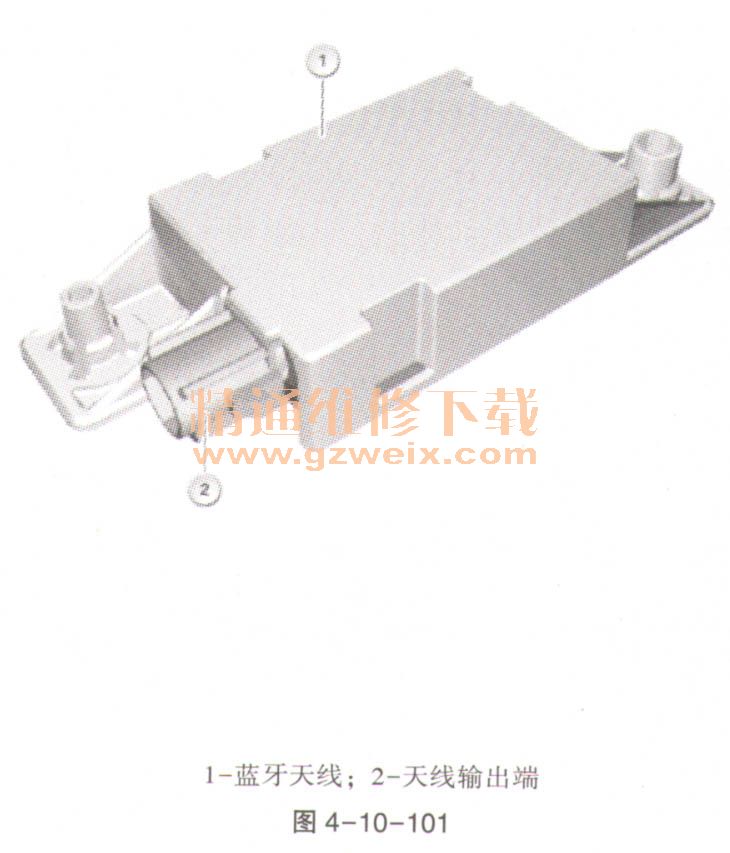

    图4-10-101显示了自2010年3月以来已安装的蓝牙天线。

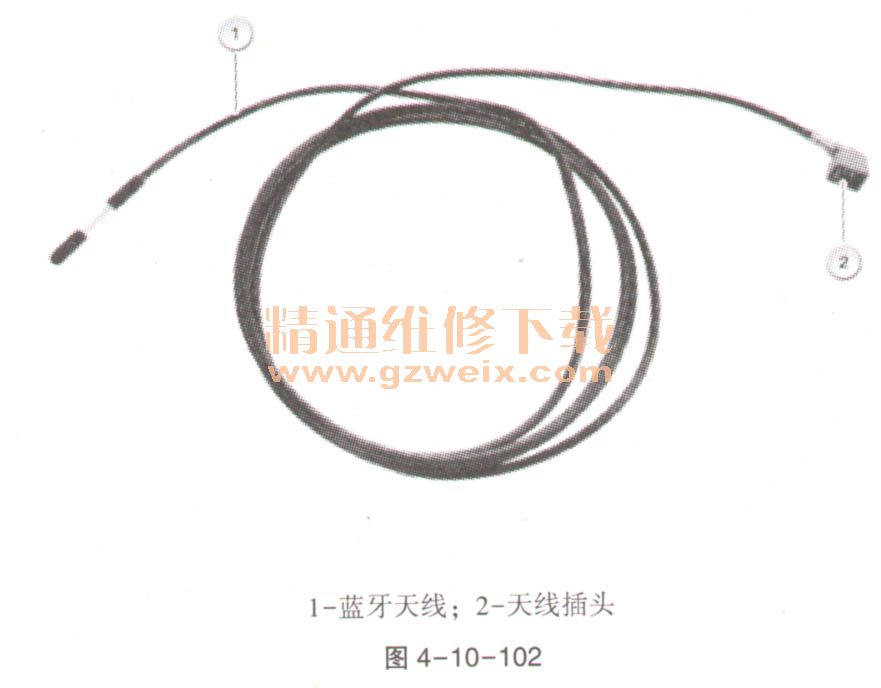

    图4-10-102显示了自2010年3月以来逐渐在所有车型系列上安装的蓝牙天线。

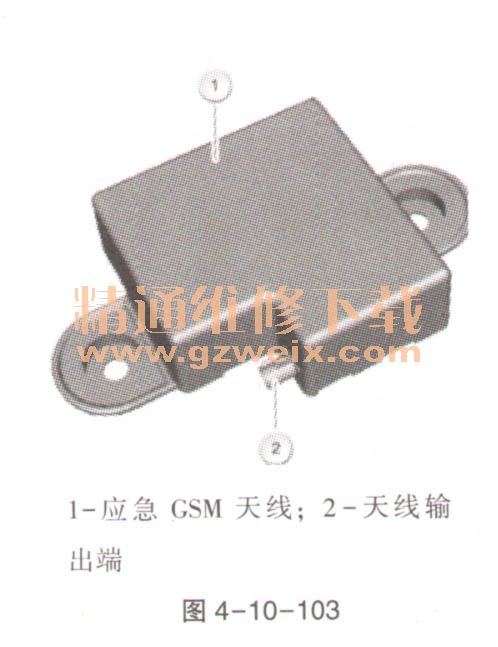

    应急GSM天线。应急GSM天线固定在后窗置物架上（根据车型可能不同）。如果触发乘员保护系统，碰撞安全模块则会向Combox发送信号。控制单元自动安排一次紧急呼叫，包含车辆所在的位置。在Combox中设有天线转换开关（只在已安装的CBX-ECALL）。此天线转换开关用于当车顶天线内的GSM天线出现故障（例如车祸）时可以切换至应急GSM天线。当车顶天线内的GSM天线接收效果很差时，它将作为应急GSM天线进行自动切换。如果车辆未装备导航系统，则Combox紧急呼叫具有一个自己的GPS模块和自己的GPS天线连接。如果车辆装备有导航系统，则Combox紧急呼叫由主机提供位置数据。在紧急呼叫时，数据被传输至服务器并存储。提供网络服务商服务用于采取营救措施，如图4-10-103所示。

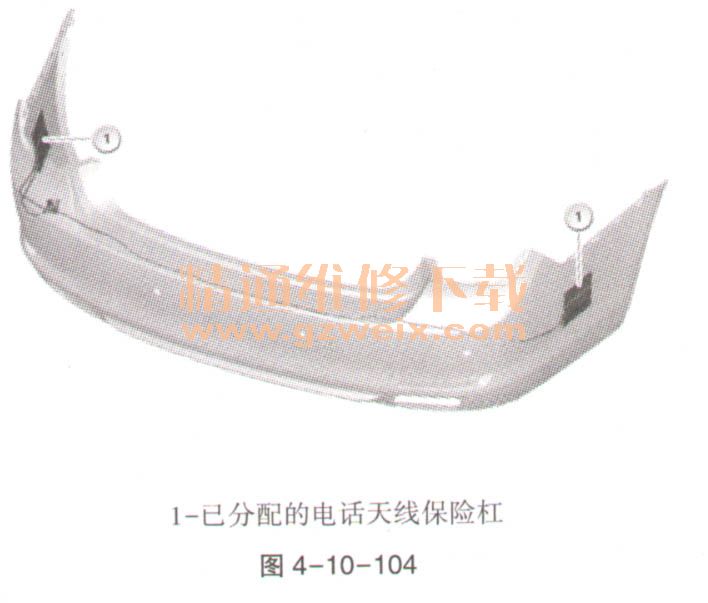

    保险杠电话天线。电话天线保险杠是后座区电话的发射和接收天线。将根据已选择的特种装备SA进行安装电话天线保险杠。借助应急电话天线保险杠连接GSM移动式无线电网络。天线分配为左部分和右部分，这样就能减少车辆的遮暗，也改善了接收电平，如图4-10-104所示。

    ③带紧急呼叫LED指示灯的紧急呼叫按钮。带紧急呼叫LED的紧急呼叫按钮直接与Combox连接。触发紧急呼叫：点击或打开紧急呼叫按钮的盖罩；按压紧急呼叫按钮，直到紧急呼叫LED指示灯亮起为止。正在建立连接；当紧急呼叫LED指示灯闪烁时，说明连接已建立。手动紧急呼叫能够在5、内取消。

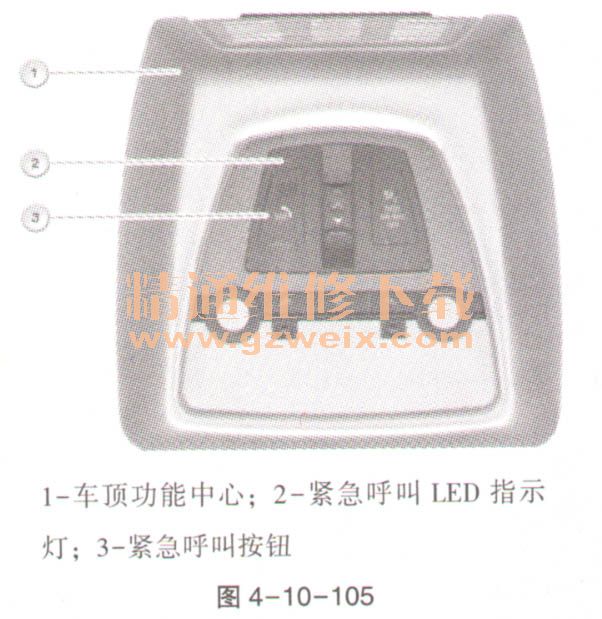

图4-10-105以F01为例展示了车顶功能中心中带紧急呼叫LED的紧急呼叫按钮。

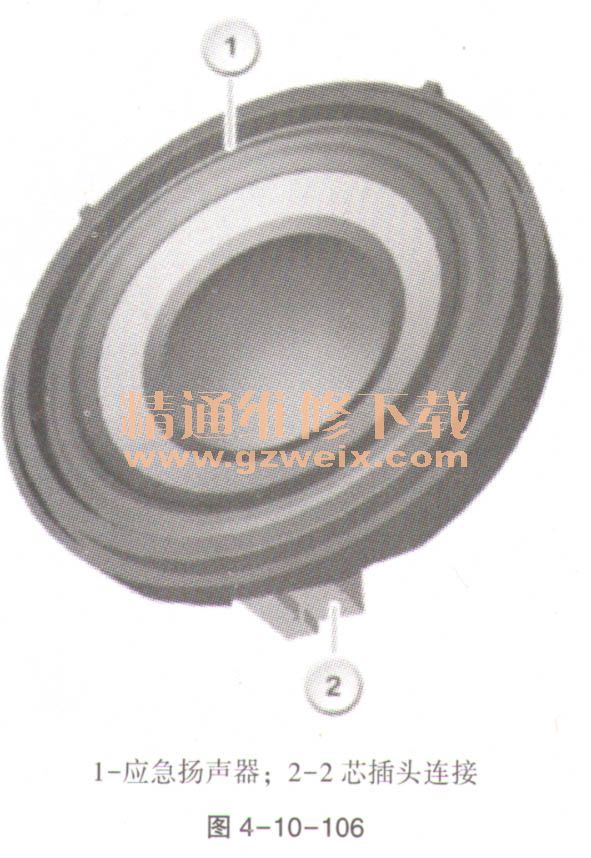

    ④应急扬声器。如果进行了紧急呼叫，服务提供商将尝试与乘客建立语音连接。服务提供商可以通过语音连接了解关于事故的更多信息（事故严重程度，伤员数量）。这样就可以采取相应的营救措施。建立语音连接以后，乘客可以通过应急扬声器听到服务提供商的声音。针对紧急呼救期间的免提通话模式，务必使用驾驶员侧的话筒。在手动或者紧急呼叫时始终通过应急扬声器输出声音，如图4-10-106所示。

    ⑤话筒和话筒2。根据车型系列和车辆装备，2个话筒（话筒和话筒2）安装在车顶衬里内左右侧外部的遮阳板旁边。话筒安装位置根据车型可能不同。话筒在电话运行期间用于免提通话模式。针对紧急呼叫，总是使用驾驶员侧的话筒。
