方案2:旋钮式操作面板上有一个电源指示灯,用于观察提示器的工作状态。通过旋钮,可以调节提示器的音量,右旋音量增大,左旋音量减小。如图3所示。
7)结构设计操作面板外壳按底座和面板组合设计,底座考虑卡槽和两侧的弹片,应能牢固地卡入仪表板上翘板开关底座内。弹片设计为锯齿状,可有效地卡入不同厚度的安装板上。上盖采用透明材质设计,并在正中预留一个静音按键或音量调节旋钮开关位置。如图4所示。
提示器主机按隐藏式安装方式设计,大小为122 mm×83 mm×35 mm,共有横竖4个安装孔,小巧精致,方便安装。同时,内置喇叭采用百叶窗式出音孔,可有效地防止异物颗粒掉入。如图5所示。

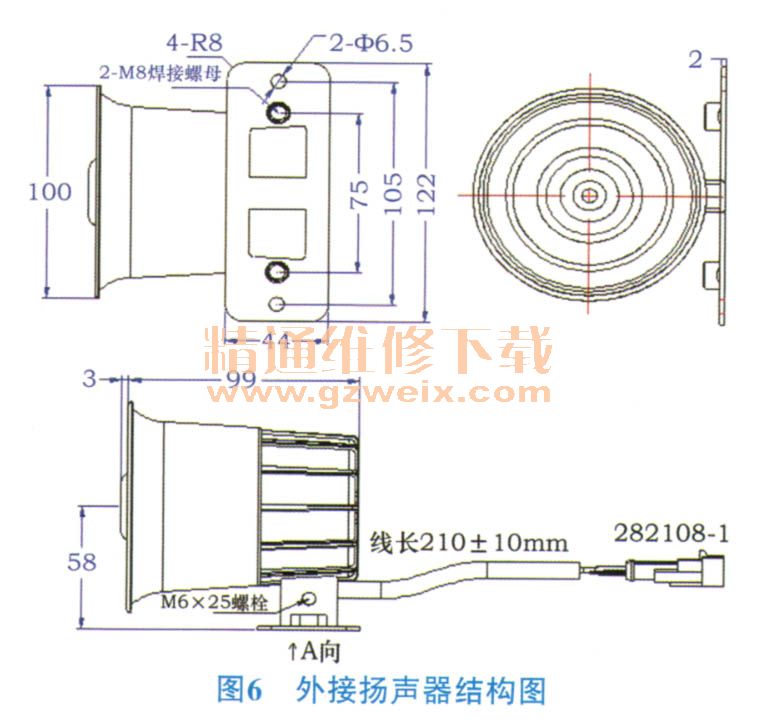

外接扬声器采用防水喇叭造型,喇叭口可90°旋转,选择合适的位置和角度安装。如图6所示。
8)软件流程图系统软件流程方框图如图7所示。
