新手篇—图解手机维修入门与精通(下)
来源:本站整理  作者:佚名  2015-03-22 15:00:38

    第十三章 数码相机处理电路故障维修
    13.1找到数码相机处理电路
    数码相机处理电路主要是手机进行拍照或录像的数字图像处理电路,该电路主要包括摄像头、数字图像处理和接口电路以及微处理器(CPU)控制电路等。摄像头的镜头部分通常安装在手机的背部或前盖上,如图13-1所示。

    不同手机的厂商,摄像头的安装方法不同,如图13-2(a)所示为手机采用的是直接将摄像头安装在电路板上,图13-2 (b)所示为摄像头是通过接插件安装在电路板上。

    由于摄像头光学镜头的特殊外形,很容易在电路板上找到它,但数码相机处理电路中的其他元器件很难直接判断,这时需要根据电路图纸与实物进行对照,再进一步确定电路中的芯片、元器件。如图13-3为典型手机的数码相机处理电路与实物对照图。

    13.2搞清数码相机处理电路的工作原理
    数码相机处理电路包括摄像头接口电路、视频处理电路和微处理器(CPU)等部分构成。如图13-4所示为典型手机数码相机处理电路信号原理,当CPU和数据处理芯片对拍摄或录像数据进行处理时,摄像头接收到启动信息后开始工作,其中电源管理芯片为摄像头提供2. 8V工作电压。摄像头拍摄的照片或摄取视频,CPU和数据处理芯片进行处理和存储,再根据系统发送的数据信息对照片及视频进行编码调制和发射。

    13.3了解数码相机处理电路故障检修过程
    13.3.1索尼爱立信手机数码相机处理电路故障检修过程
    故障现象描述
    索尼爱立信K7000开机正常,但拍摄功能不能使用。
    故障分析指导

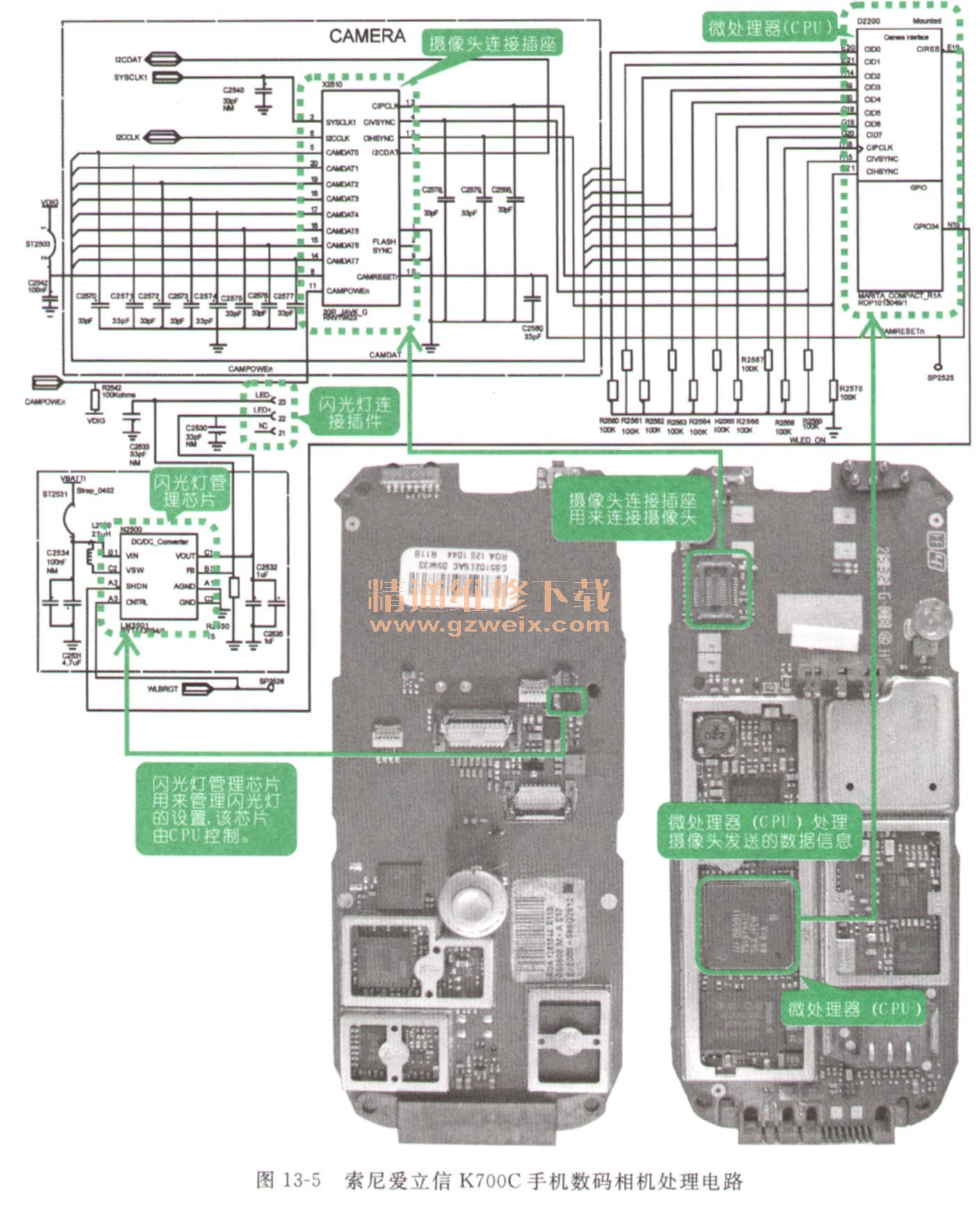

    手机拍摄功能不能使用,可重点检查数码相机处理电路,该电路主要包括摄像头连接插座、微处理器(CPU)、闪光灯管理芯片等元器件,如图13-5所示。

    摄像头连接插座用来连接摄像头,由摄像头拍摄的照片和视频等数据通过该接口送到微处理器中。闪光灯管理芯片主要控制闪光灯,当手机在拍摄照片时需要闪光灯时,可将手机的拍摄状态设置成闪光灯状态。
    故障检修指导
    摄像头不能正常使用,先检查重点检查数码相机处理系统中的摄像头是否损坏。
    (1)拆机后,先检查摄像头连接插件是否松动,重新连接摄像头插件。如图13-6所示为摄像头插座及插件。

    (2)重新连接摄像头插件后,仍不能正常使用。再接着检查插座周围的元器件是否有脱焊、虚焊的现象,经过检查没有发现这些现象。

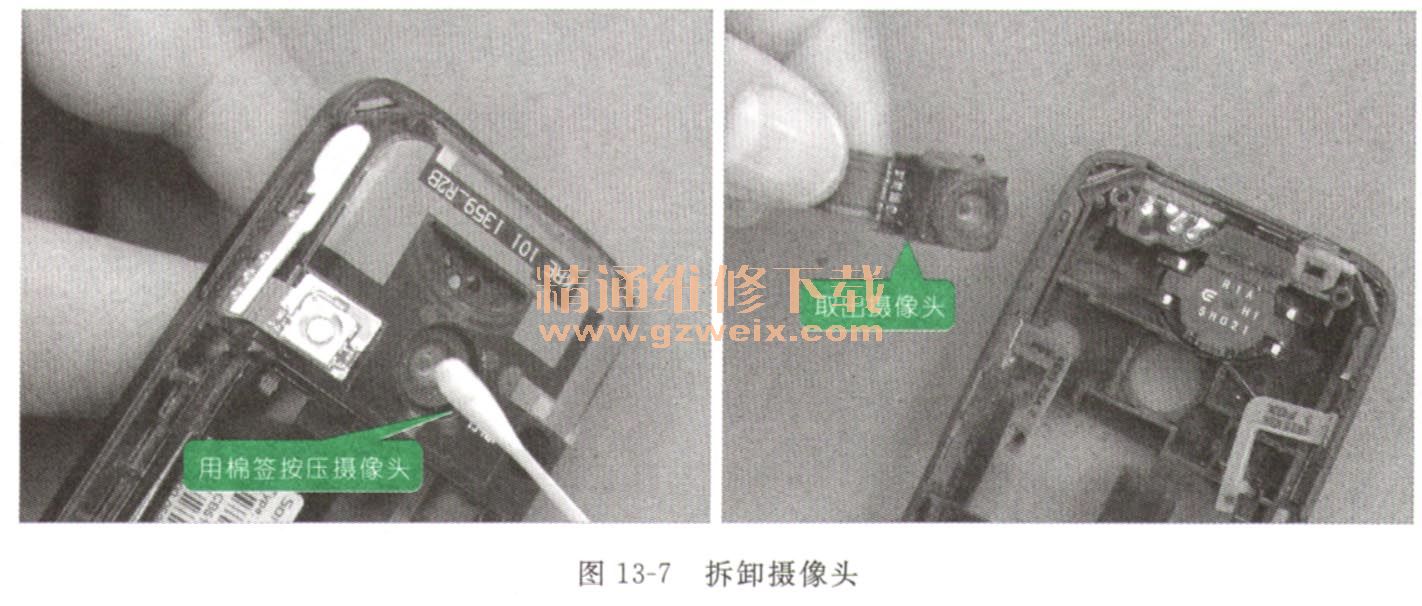

    (3)接下来将摄像头从外壳上拆下。索尼爱立信K7000手机的摄像头安装在后盖中,在拆卸时,可用棉签按压摄像头,即可将摄像头取出,如图13-7所示为拆卸摄像头。

    (4)摄像头拆卸下来后,观察摄像头的外形及数据线,发现数据线上的电容有脱焊现象。如图13-8所示为安装在摄像头数据线上的电容。

(5)用电烙铁重新对电容补焊,然后重新开机,摄像功能正常。

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15]  下一页
