新手篇—图解手机维修入门与精通(下)
来源:本站整理  作者:佚名  2015-03-22 15:00:38

    15.1.2操作按键板的代换方法
    手机的操作按键板是手机中使用最频繁的部件之一,所以按键板或按键板上的按键较容易出现故障。操作按键板同液晶屏的安装方式基本相同,多采用插接式和焊接式的方法安装在电路板上,其代换方法也基本相同。下面以插接式操作按键板为例,来介绍其代换过程。

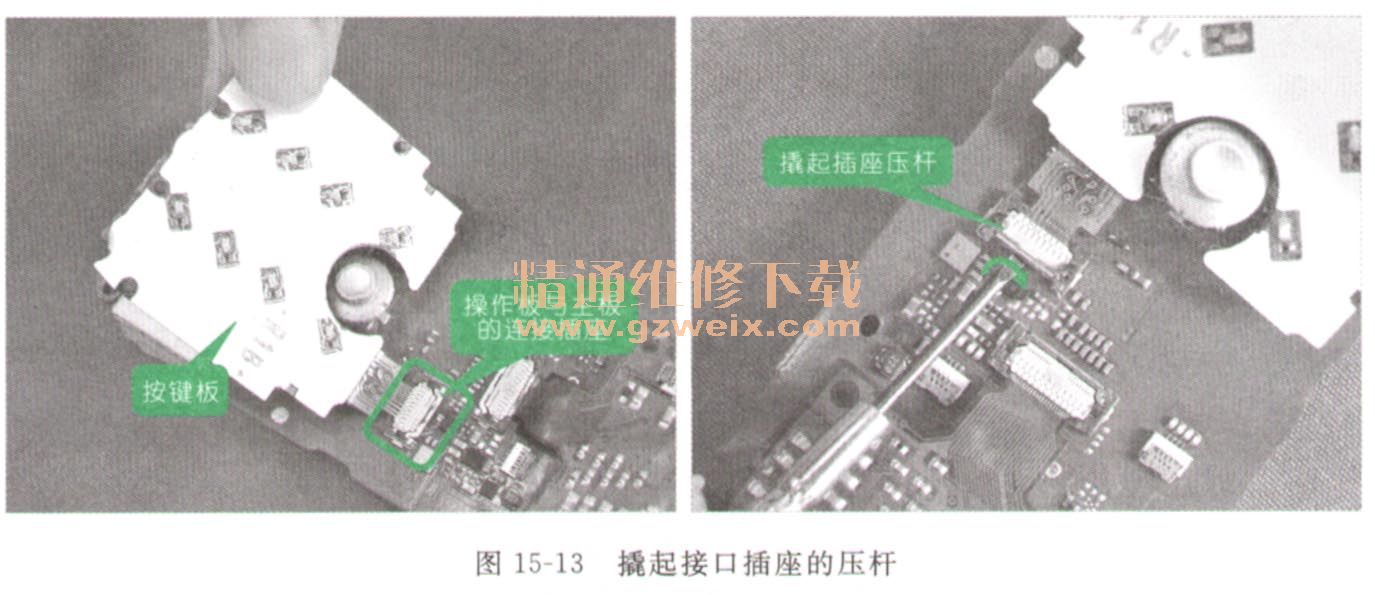

    (1)首先用小型号的螺丝刀将接口插座的压杆撬起,如图15-13所示。

    (2)撬起后轻轻将操作板取下,如图15-14所示。

    (3)取下后用性能良好且同型号的操作按键板进行代换,代换时将性能良好的操作板插入接口中,并按下插座压杆压紧即可,如图15-15所示。

    15.2话筒、听筒及扬声器的代换方法
    在手机中,话筒、听筒以及扬声器的连接方式一般有两种,即压接式和焊接式。如图15-16所示为典型手机中的话筒、听筒及扬声器的安装位置,在该机中话筒采用焊接式,而听筒采用压接式安装在电路板上,扬声器则采用这两种形式。下面就以扬声器的两种连接形式为例,介绍一下其代换方法。

    15.2.1压接式扬声器的代换方法

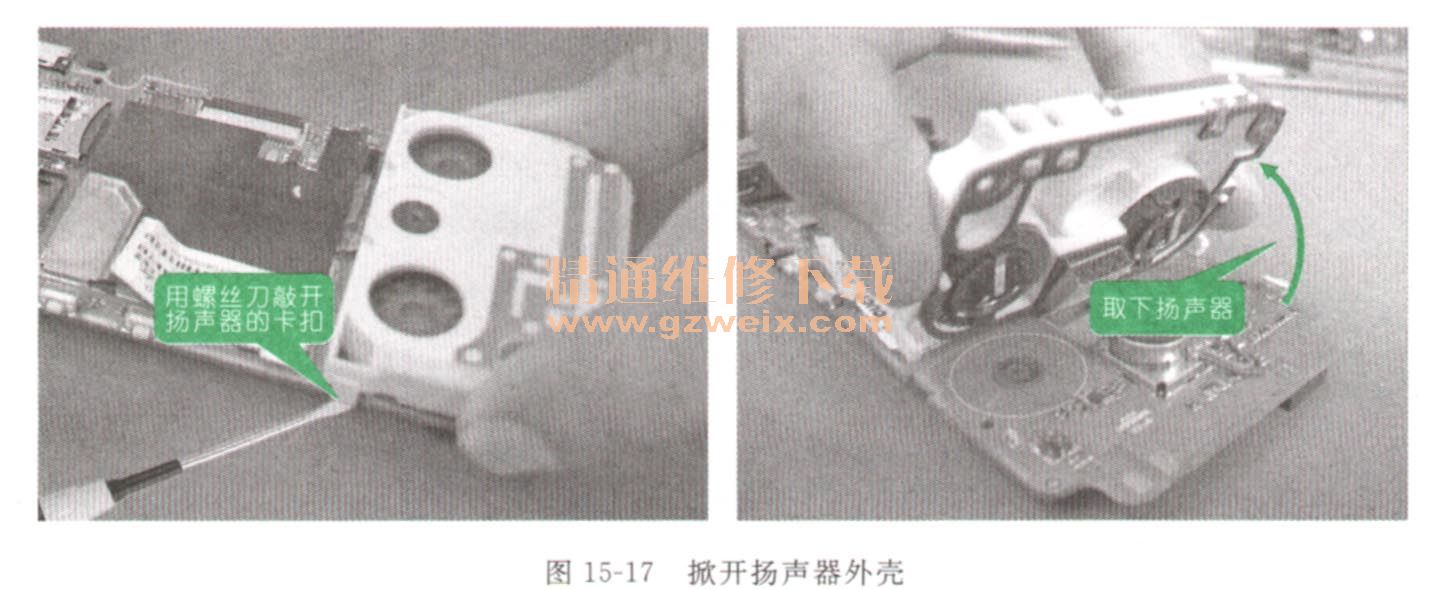

    首先利用一字螺丝刀撬开扬声器外壳的卡扣,然后掀开外壳,即可看到该扬声器,取下护盖可看到它是采用压接的方式进行连接的,如图15-17所示。

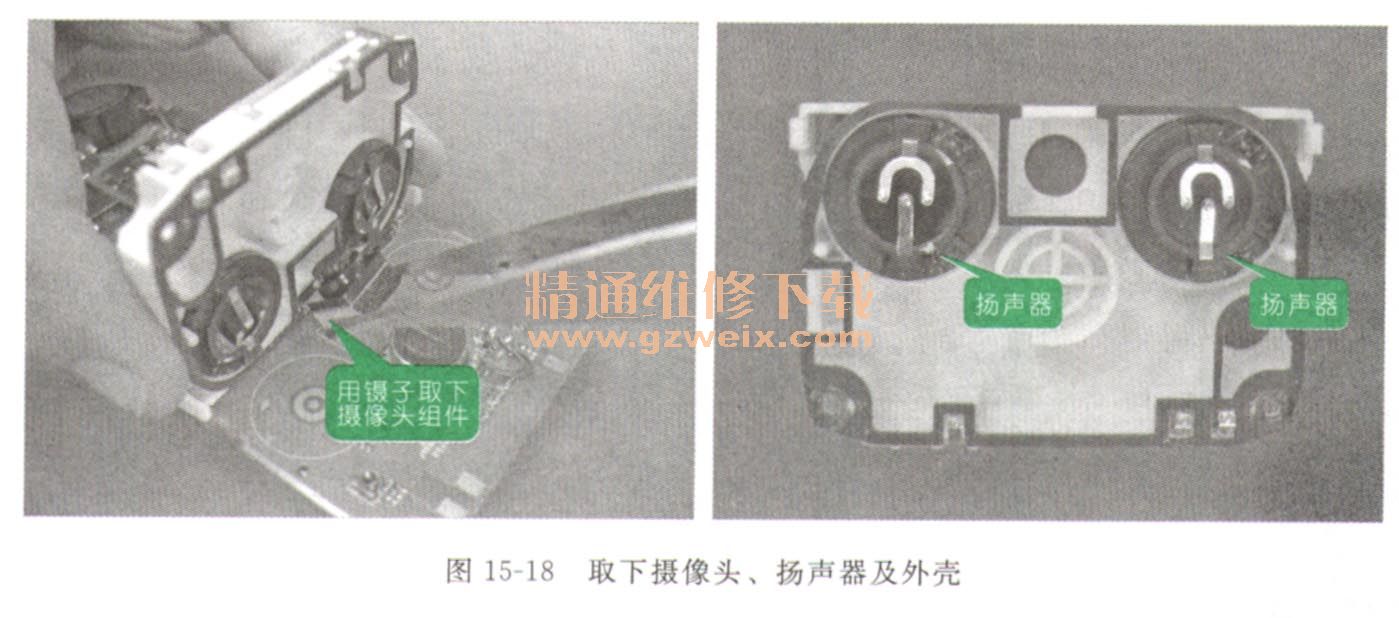

    在取下扬声器及扬声器外壳之前,还需要将与外壳连接的摄像头组件取下,用镊子夹出即可,如图15-18所示。

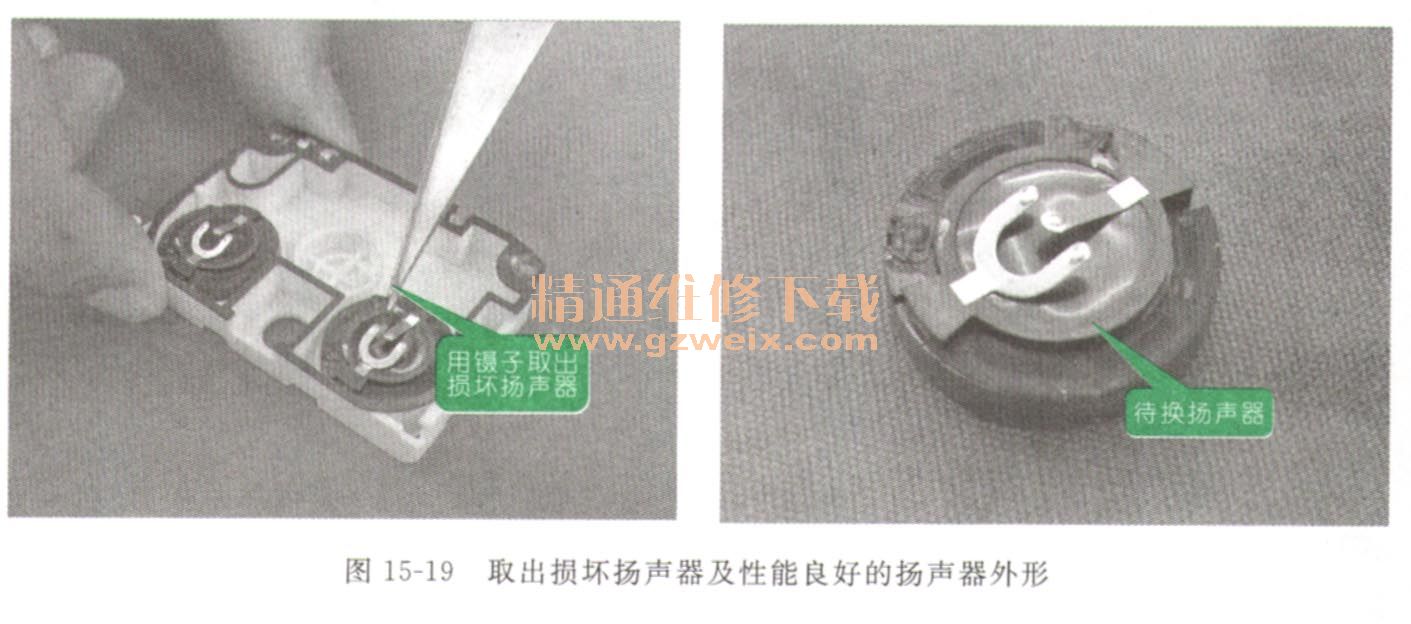

    取出损坏的扬声器,并找到与损坏扬声器型号相同、性能良好的扬声器进行代换,如图15-19所示。

    接着装上性能良好的扬声器,注意要将其固定好,否则容易掉落,如图15-20所示。注意在安装扬声器时,要注意扬声器与电路板的压接点要相对应,否则扬声器将发不出声音。对应好后,即可将扬声器及外壳固定到手机电路板上。

    15.2.2焊接式扬声器的代换方法
    焊接式扬声器就是将扬声器接点直接焊在了电路板上,因此在替换该扬声器时,需要利用电烙铁将损坏的扬声器焊点焊开,如图15-21所示。

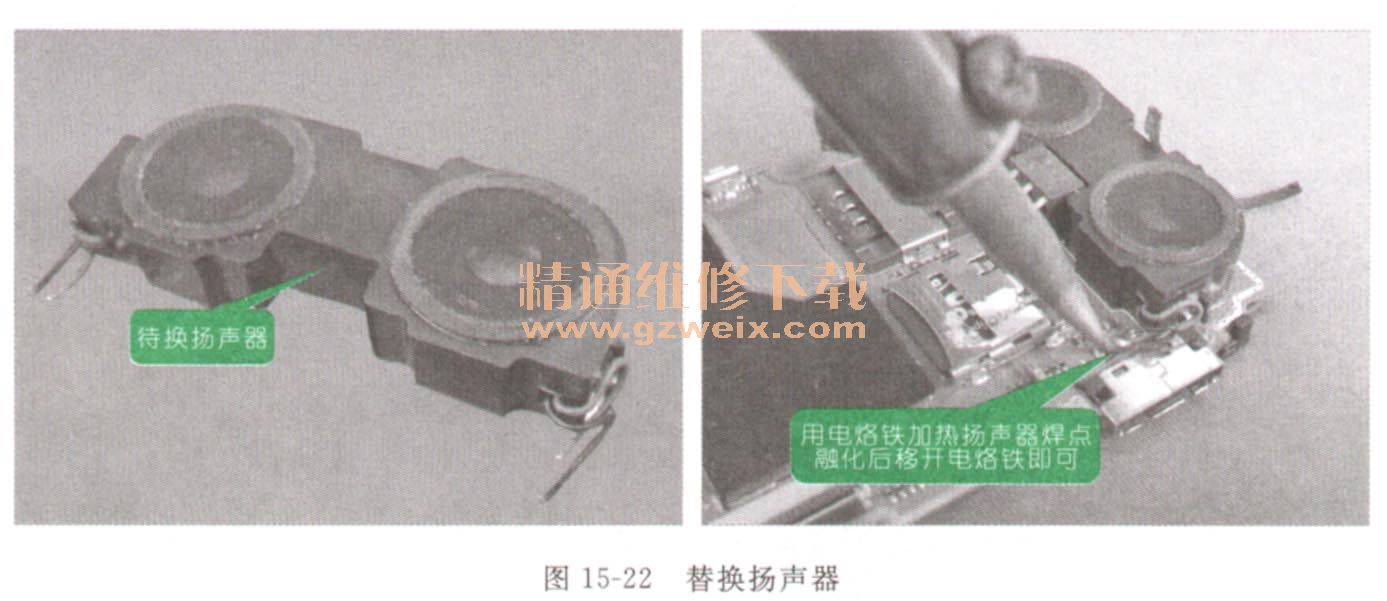

    取下扬声器之后,用好的扬声器替换,并用电烙铁将性能良好的扬声器焊接好,如图15-22所示。

    15.3开关机按键的代换方法
    开关机按键是手机经常使用的器件之一,由于长时间、频繁地使用会造成按键不灵敏、引脚脱焊等情况,因此需要进行代换。如图15-23所示为需要代换的开关机按键,下面介绍代换开关机按键的方法。
    首先电烙铁通电加热后,用镊子夹持开关机按键,将电烙铁对准引脚的焊点,如图15-24所示。



    开关机按键引脚的焊点焊除后,用镊子将损坏的按键取下。按键取下后,用镊子将性能完好、同型号的按键与电路板上的引脚进行对齐。
    接下来,再用电烙铁焊接开关机按键。焊接完成后,用镊子夹持按键,轻轻晃动,检查按键焊接是否牢固。
    关键提示:
    在焊接开关机按键时,引脚必须与电路板上的焊点对齐,若焊接时引脚不对齐,会造成按键的引脚与电路板上的焊点接触不良,导致不能正常开、关机。
