9．3看懂电源供电电路故障检修过程
    9．3．1诺基亚（Nokia）手机电源供电电路故障检修过程
    故障现象描述
    诺基亚N95型手机，使用手机电池供电时正常，但无法使用充电器接口进行充电，且无法使用USB传输数据。
    故障分析指导

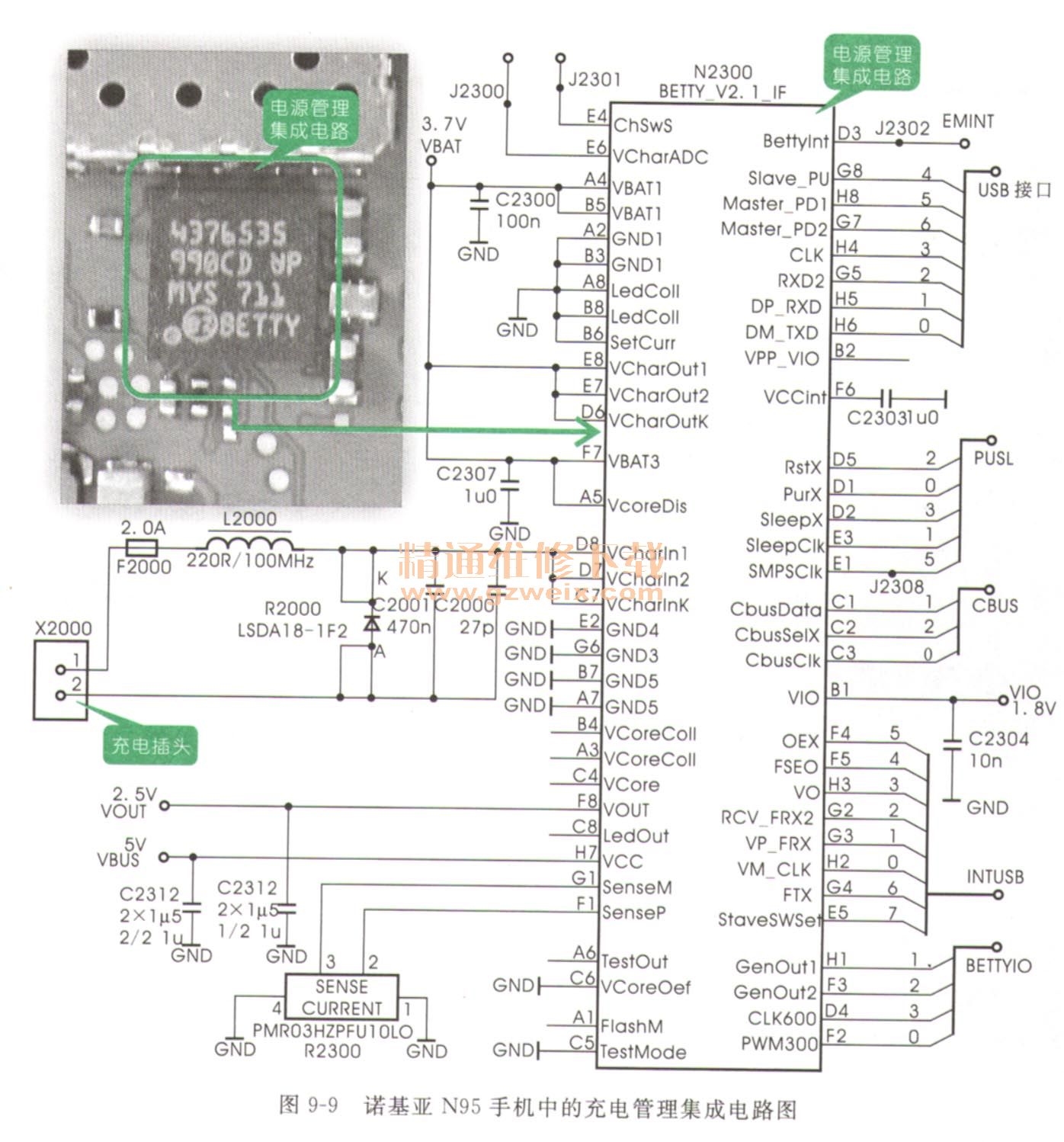

    在诺基亚N95型手机中，充电管理集成电路与USB接口电路集成在一起，在手机出现无法使用充电器接口进行充电的故障时，则可能是由于充电管理集成电路或外围有损坏的元器件造成的，如图9-9所示为诺基亚N95手机中的充电管理集成电路图。

    由图9-9可知，由充电插头X2000送来的3. 7V直流电压经F2000、L2000等元器件后，送入N2300的D8、D7、C7等脚，为其提供工作电压。3. 7 V直流电压经N2300后由E8、E7、D6等脚输出输出3. 7 V的直流电压VBAT，为电源管理集成电路提供工作电压，同时为手机电池进行充电。此外N2300还输出2.5V、5V、1.8V等直流电压为其他电路进行供电。若电源管理集成电路N2300或周围元器件损坏，均会造成无法使用充电接口充电的故障。
    此外，N2300的内部集成了USB接口电路，若该电路损坏，则还会造成无法使用USB接口的故障。
    故障检修指导
    对于诺基亚N95手机出现无法使用充电接口进行充电的故障，则应按以下步骤进行检测。

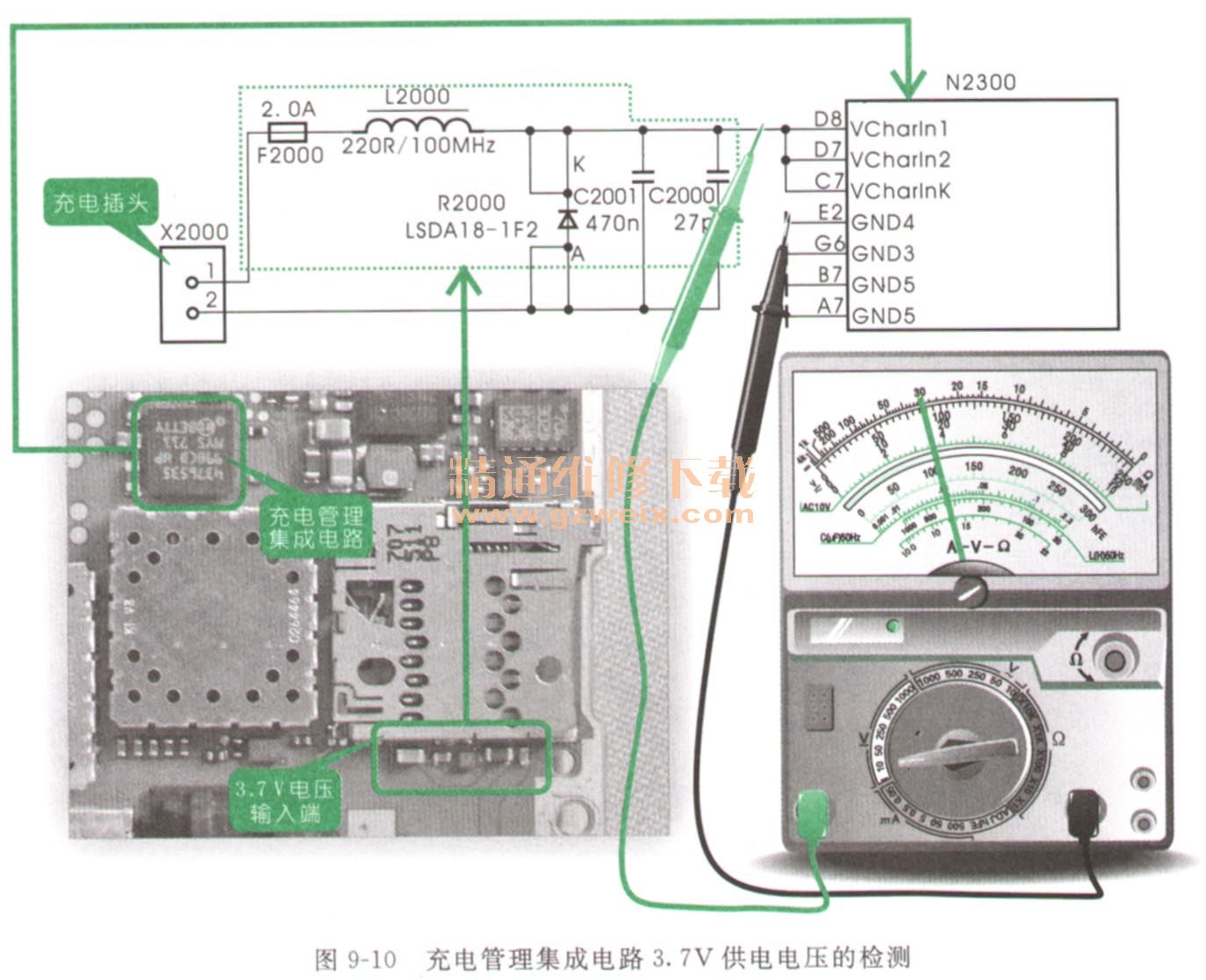

    （1）首先对由充电插头送入充电管理集成电路N2300的3. 7 V直流电压进行检测，该电压可在保险管F2000以及电感器L2000的两端测得，如图9-10所示。

    （2）检测充电管理集成电路N2300的E8、E7、D6脚输出3.7V （VBAT）电压是否正常，检测时将万用表调至直流10v挡，红表笔接E8、E7、D6输出端，黑表笔接地端，发现无电压输出，如图9-11所示。

    （3）充电管理集成电路N2300引脚采用BGA的焊接方式安装在电路板上，其输出通过线路接到电池接点，此时怀疑其线路中可能有脱焊的焊点，将其焊下进行重新焊接后，再次试机，使用手机充电器可以对电池进行充电并使用，故障排除。

    9．3．2索尼爱立信（SonyEricsson）手机电源供电电路故障检修过程
    故障现象描述
    索尼爱立信K7000型手机，装上手机电池或使用充电接口时，均无法开机。
    故障分析指导

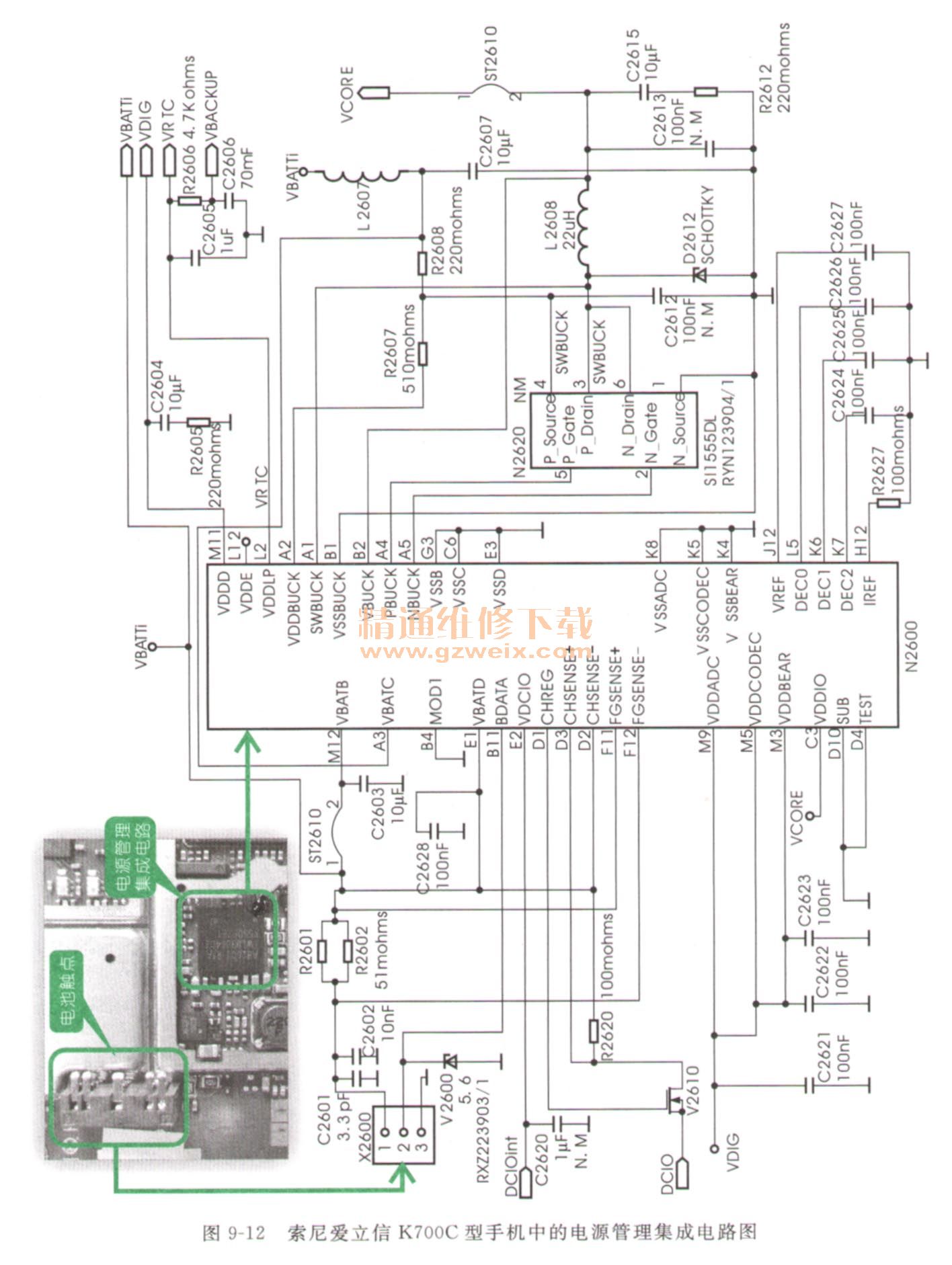

    索尼爱立信K7000型手机，若出现在使用手机电池或充电接口时均无法开机的故障，则可能是电源管供电电路中有损坏的元器件造成的，如图9-12所示为索尼爱立信K7000型手机的电源管理集成电路部分。

    电源管理集成电路N2600是电源供电电路中的核心元器件，由电池接口X2600送来的3. 7 V供电电压进入N2600的M12脚，为其提供工作电压。当手机开机后，N2600进入工作状态，从而输出VDIG、VRTC、WORE等路直流电压，为手机的各部分电路提供工作电压。若手机出现无法开机的故障时，应对电源供电电路进行。
    故障检修指导

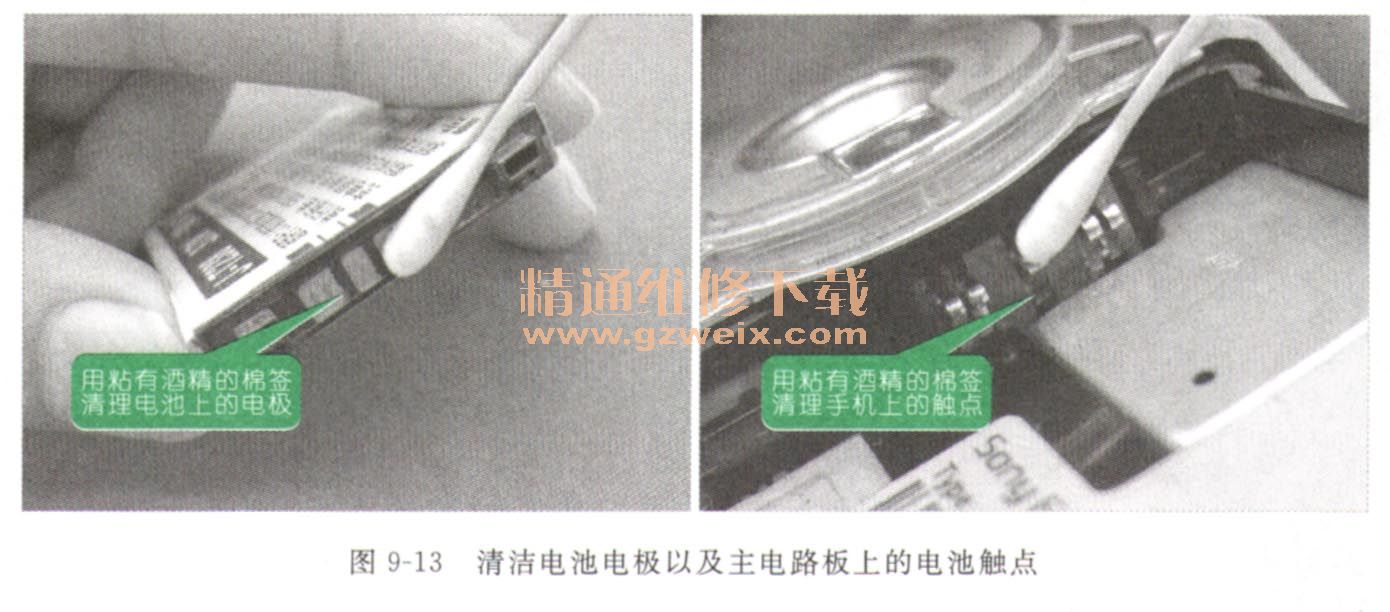

    处理该故障时，应注意手机电池是否有电，若手机电池电量耗尽或损坏，则可能会造成无法开机的故障。此外若电池电极与手机主电路板上的电池触点有污物、氧化等现象，也可能会造成无法开机的故障，应首先对电池的电极和电池触点进行清洁，如图9-13所示。

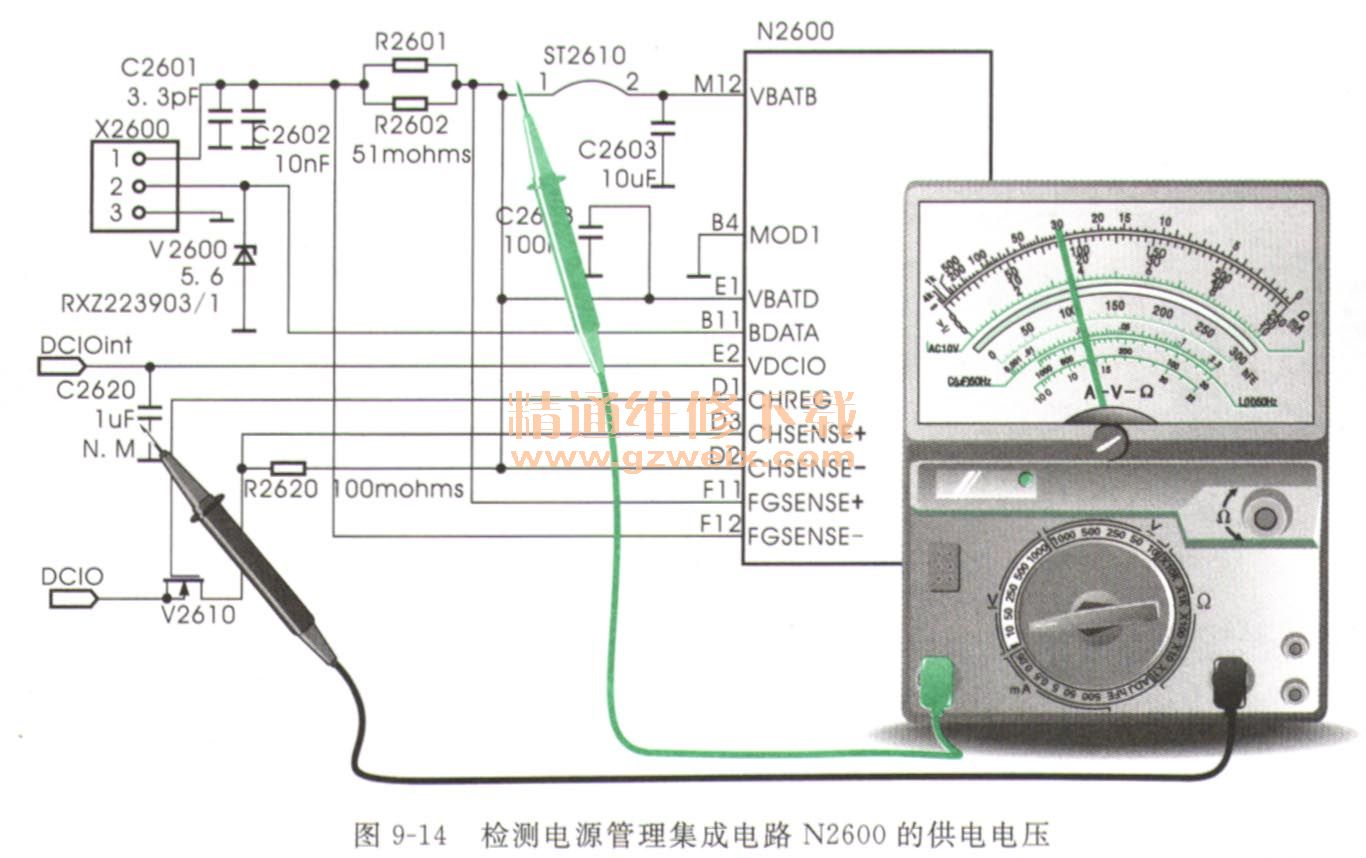

    检测由电池接口送来的3. 7V直流电压是否正常送入电源管理集成电路N2600中，检测时发现，输入的2. 7 V直流电压正常，如图9-14所示。

    再检测N2600输出的各路直流电压，发现均无。此时怀疑电源管理集成电路N2600损坏，用同型号且性能良好的进行代换后，再次通电开机，故障排除。
