11．3看懂接口电路故障检修过程
    11．3．1摩托罗拉接口电路故障检修过程
     故障现象描述
    摩托罗拉V3i手机开机正常，但USB接口无法识别。
    故障分析指导
    手机出现USB接口无法识别时，常常是USB接口电路有故障。查找故障时，先从USB接口电路入手，如图11-4所示为摩托罗拉V3i的USB接口电路。

    故障检修指导
    检查USB接口电路。拆开手机机壳，观察USB接口插座引脚有脱焊现象，用热风枪重新焊接后，开机试机，功能正常，故障排除。

    11．3．2诺基亚手机接口电路故障检修过程
    故障现象描述
    将SD存储卡插入手机SD存储卡接口后，手机不能读取存储卡数据信息。
    故障分析指导

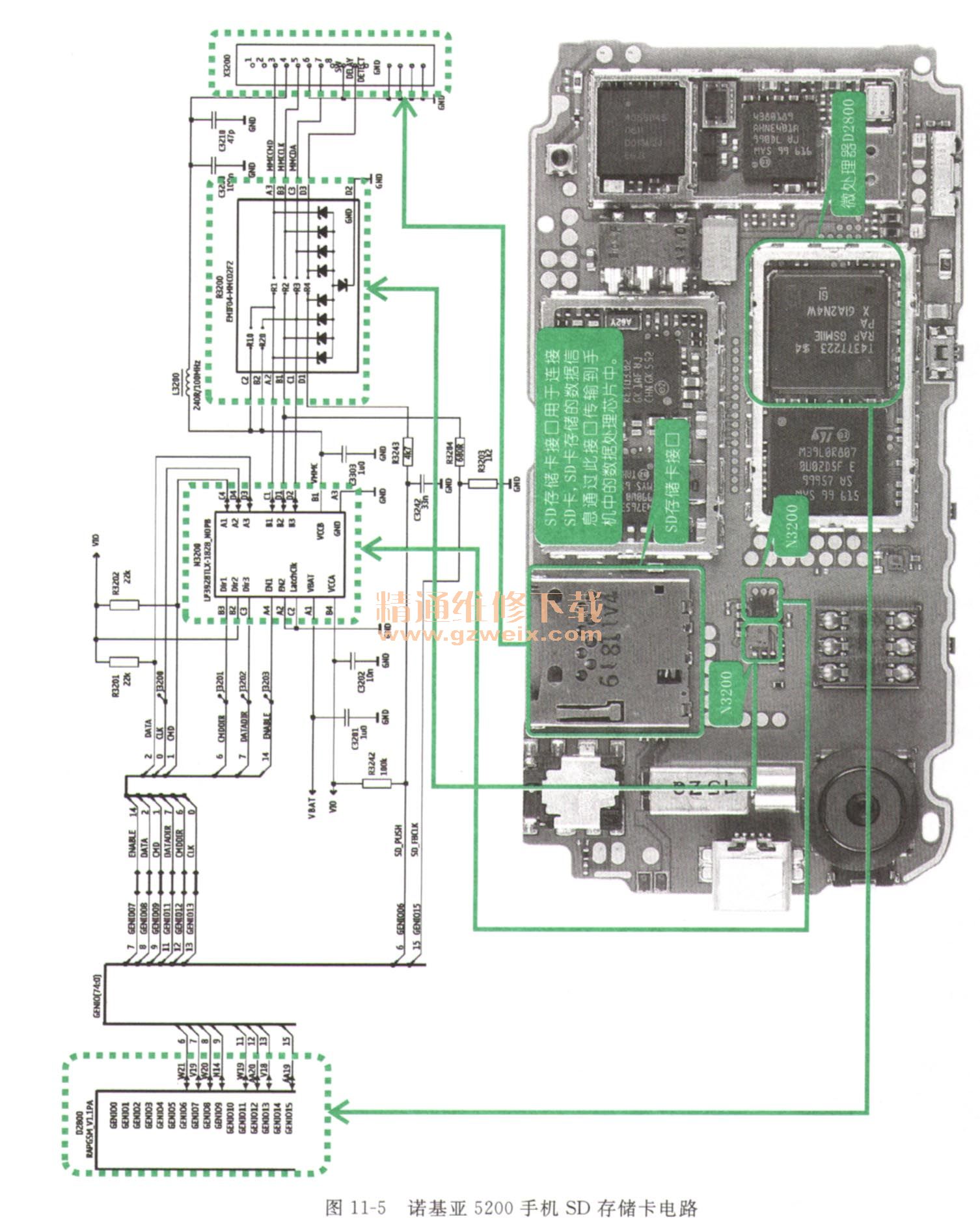

    诺基亚5200手机无法读取SD存储卡数据信息，重点检查SD存储卡电路。图11-5所示为诺基亚5200手机SD存储卡电路，图中标出了该电路在电路板中的具体位置。

    SD存储卡电路主要由SD接口、R3200、N3200及周围元器件等构成。将SD存储卡插入SD接口后，手机读取SD卡中的数据信息。
    故障检修指导
    诺基亚5200手机出现不读SD卡或无法识别时，重点检查SD卡接口电路，该电路中的SD卡接口、R3200，N3200元器件是电路中故障率较高的器件。
    （1）首先排除SD卡本身的损坏造成手机无法读取、识别的故障。然后查看SD卡接口的引脚，发现接口引脚无氧化、脱焊的现象。

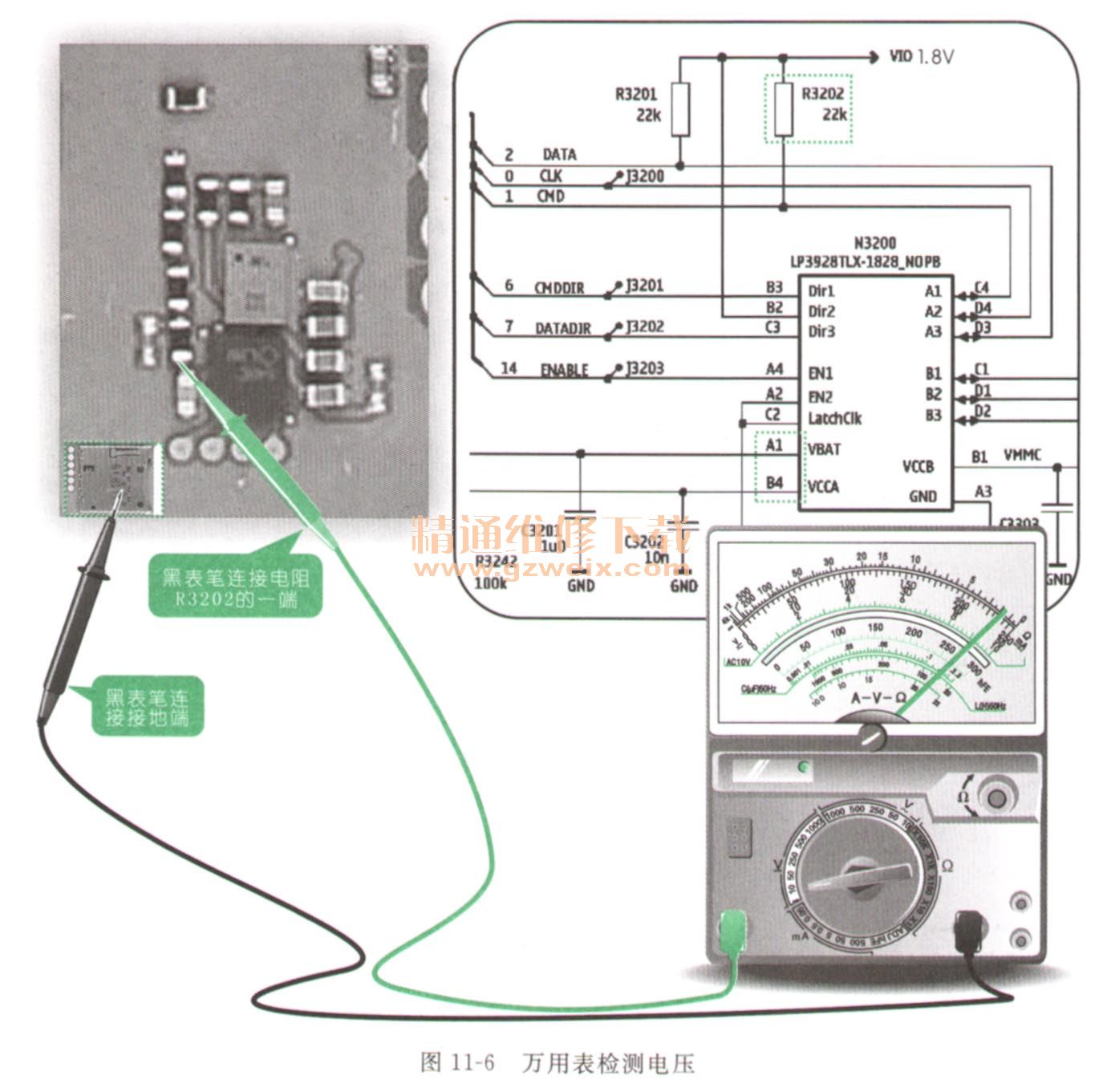

    （2）接着在开机状态下，用万用表检测N3200供电电压是否正常，将电压表量程选择“R×10”挡，黑表笔连接接地端，红表笔连接电阻R3202一端，测得电压为1. 8V，正常，检测方法如图11-6所示。

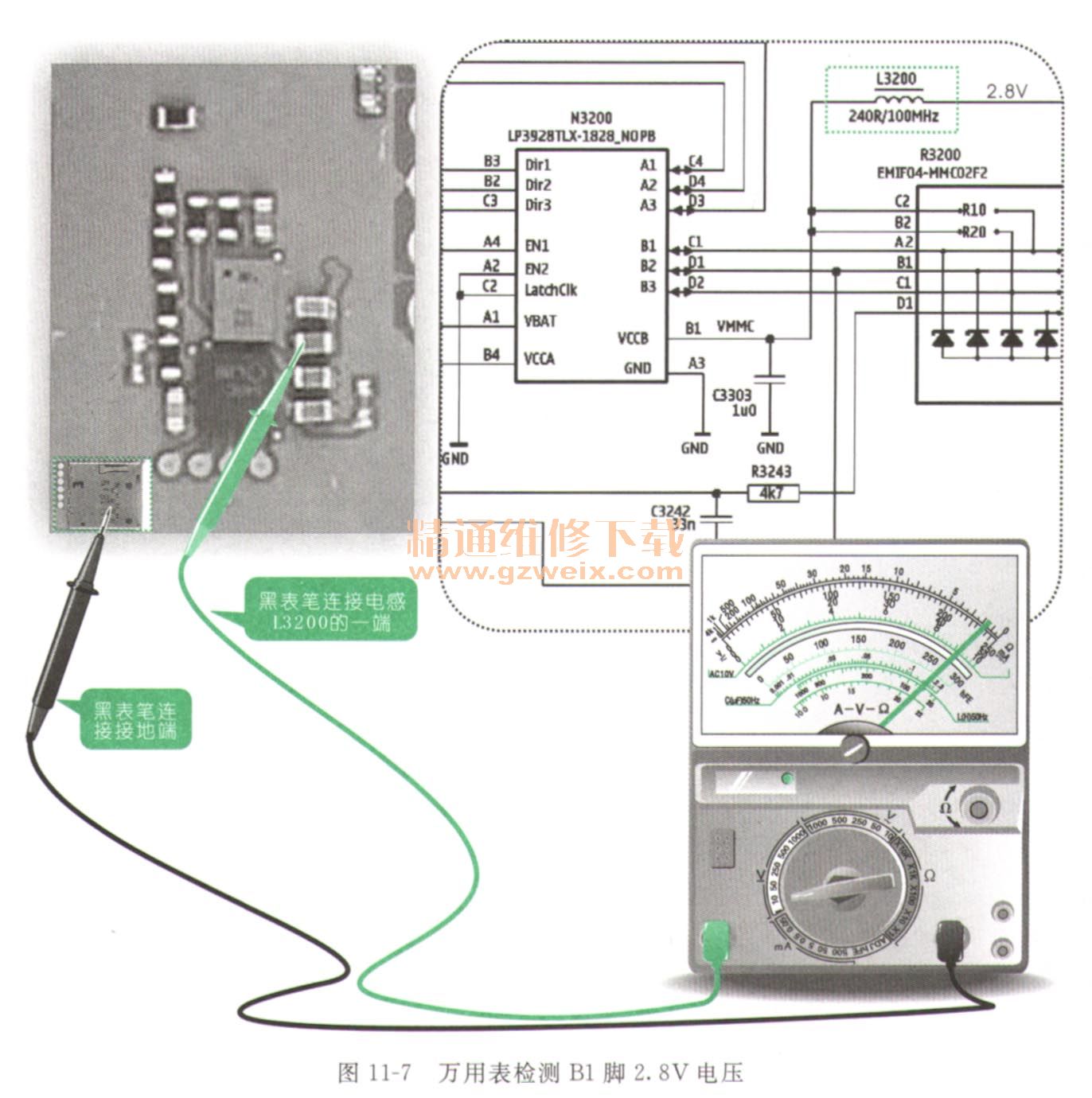

    （3）再用万用表检测N3200的Al脚－4V、B4脚1. 8V电压均正常，再检测B1脚电压，正常情况下应有2. 8 V电压，检测方法如图11-7所示。

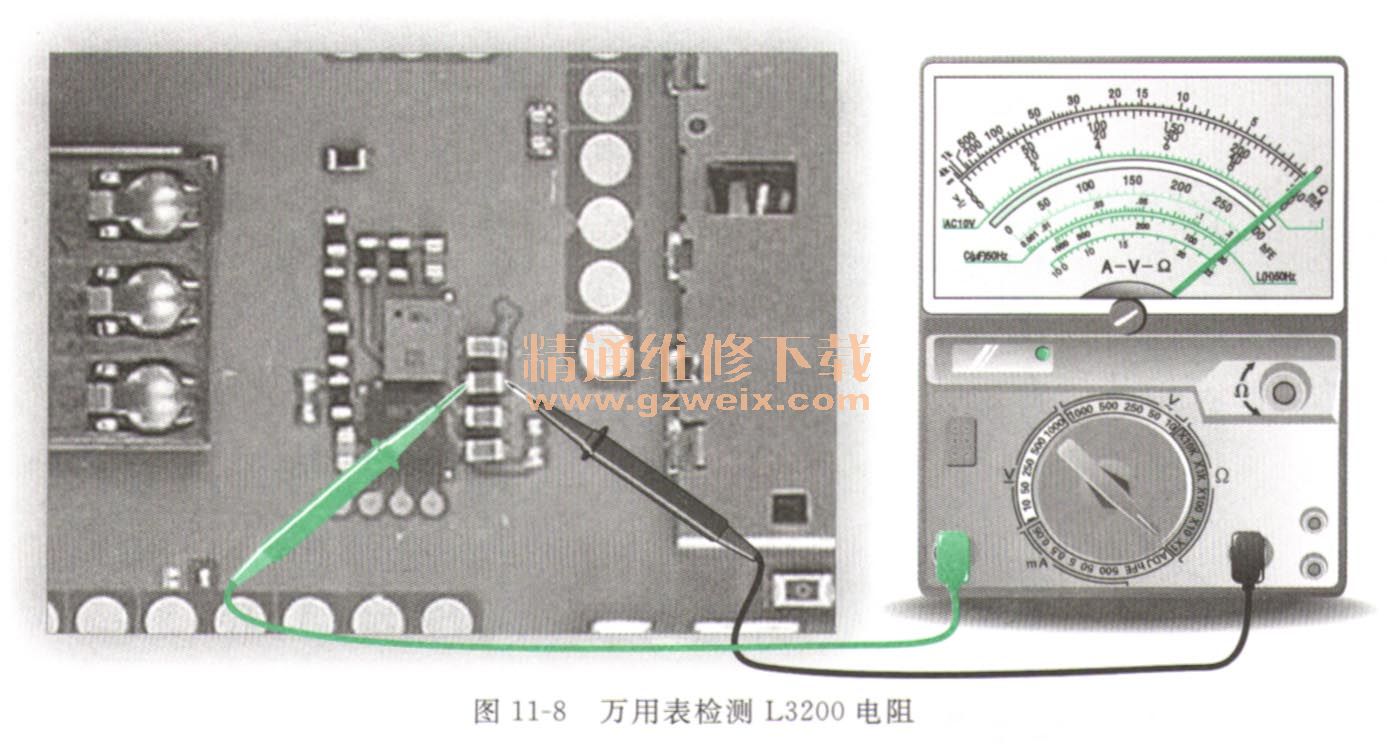

    （4）经过检测发现电感L3200的一端没有电压，再用万用表检测另一端测得电压为2. 8 V。接下来在关机状态下检测L3200阻值，将万用表量程选择“R×1”挡，红、黑分别连接L3200两端，测得阻值接近于0Ω，正常，检测方法如图11-8所示。

    （5）电感L320。性能良好，但检测N3200的B1脚电压却不正常，怀疑L3200虚焊用电烙铁进行补焊。重新开机后，故障排除。
