第十一章 接口电路故障维修
    11．1找到接口电路
    接口电路是手机中最常见，也是最重要的电路之一，它主要将所连接设备的数据信号通过接口传输到手机中，然后再进行处理。
    由于手机接口的种类较多，功能各不相同，如图11-1所示为手机常用的接口外形。图中所示的存储卡接口（SD存储卡接口）用于插接外部存储卡，手机可以将图片、视频等信息通过存储卡接口存储在卡中；充电及耳机插孔用于连接充电器和耳机；电源接口用于连接电池，为手机进行供电；SIM卡接口通常连接SIM卡。

    一些接口可根据外形的特点判断接口的名称，如，SIM卡接口位于电池槽内，有一个类似SIM卡形状的卡槽，此接口通常有六个簧片接触点；电源接口也有几个簧片用于连接电池，位于电池槽内，如图11-2所示。

    直接查看接口的外形很容判断接口的种类、功能，但很难直观地判断接口电路中的元器件，又由于手机的集成度越来越高，电路中芯片更新的速度也越来越快，对维修时查找故障及元器件造成很多困难。为了能准确快速地查找到接口电路，可根据电路图纸、电路板简化图及实物电路板查找接口电路。
在维修时，一些芯片的名称、功能无法根据图纸判断时，可借助网络进行查询。

   11．2搞清接口电路的工作原理
    目前流行的手机功能越来越多，设置的接口功能也在增加，接口电路的集成度也越来越高，如索尼爱立信W7000手机的充电接口电路、耳机接口电路、USB接口电路集成在一起。
    不同厂商生产的手机不同，但接口电路的工作原理基本相同，下面以典型手机为例介绍接口电路的工作原理。

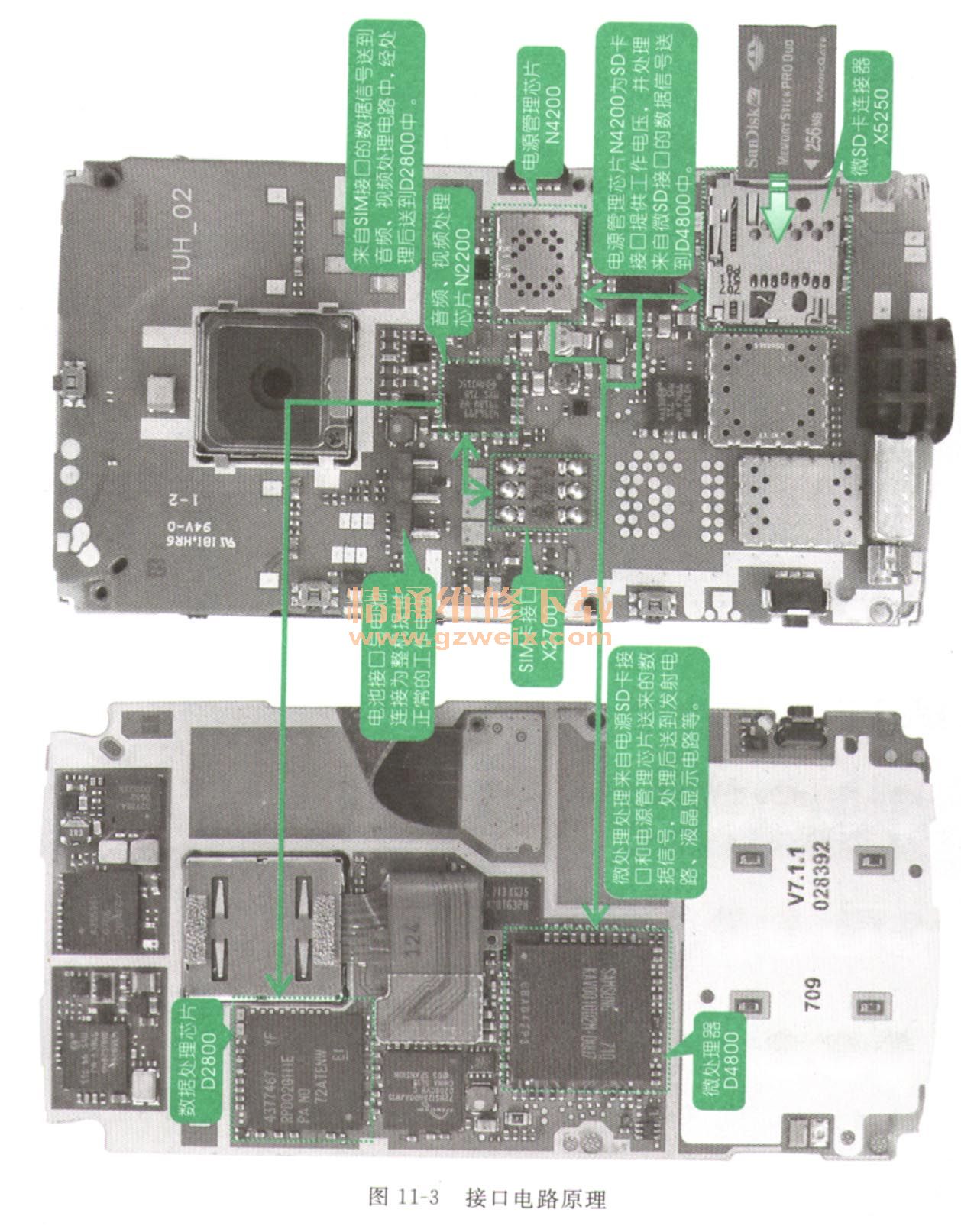

    如图11-3所示为典型手机接口电路原理图，电池接口与电池连接后，为整机提供正常的工作电压。将微SD卡插入微SD卡接口后，电源管理芯片（N4200）为微SD卡接口提供3V工作电压，数据信号送到N4200后经过处理送入微处理器芯片（D4800），数据信号在D4800处理后再送到发射电路、液晶显示电路、数字图像拍摄／处理电路等。

    SIM卡接口用于连接SIM卡，该接口电路主要由音频、视频处理芯片（N2200）控制。N2200为SIM卡接口提供1. 8V工作电压。SIM卡接口将数据信息送入N2200中，经过处理后，送到数据芯片处理电路（D2800）中。
