第十章 液晶屏显示电路故障维修
    10．1找到液晶屏显示电路
    手机液晶屏常用于显示手机相关信息，如控制面板、网络信号强度、电池能量等信息，如图10-1所示。

    液晶屏显示电路通常包括液晶显示屏、液晶屏排线接口插座等元器件，还有液晶屏接口电路的一些元器件，如图10-2所示。

    在维修手机时，若不能确定手机液晶屏显示电路中的元器件，可借助电路图纸与实物图相结合，如图10-3所示。在一些图纸上会标记出液晶屏排线接口插座（LCD INTERFACE）、液晶屏显示灯（DISPLAY LIGHT）等元器件的英文标识，可使用网络或英文词典等工具查询英文含义。

    10．2搞清液晶屏显示电路的工作原理

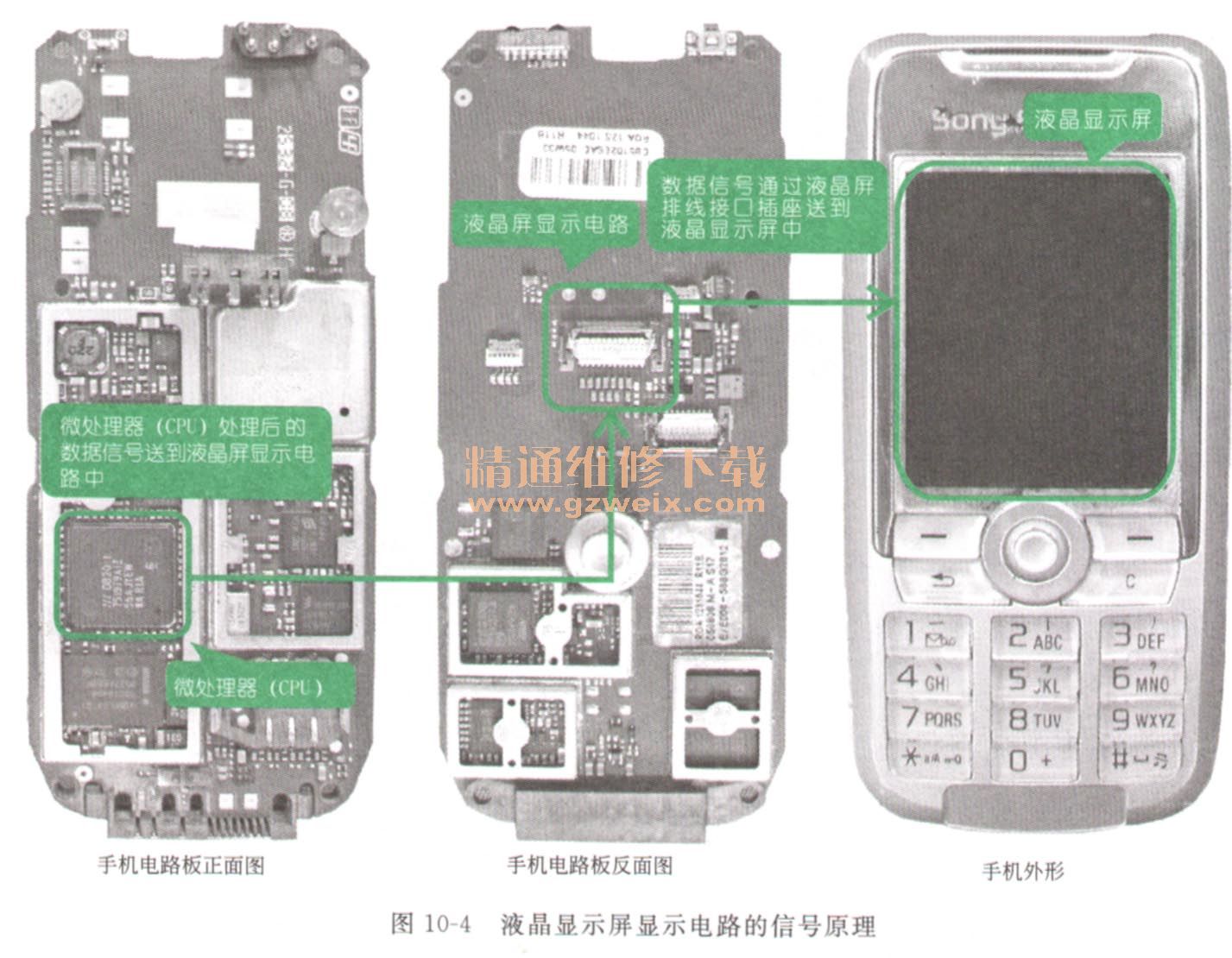

    液晶显示电路用来显示手机的数据信息，由微处理（CPU）处理后的数据信号送到液晶屏显示电路中，数据信息通过液晶屏排线接口插座送到液晶显示屏中，然后液晶显示屏显示相关的数据信息，如图10-4所示为液晶屏显示电路的信号原理。

    10．3看懂液晶屏显示电路故障检修过程
    10．3．1TCL手机液晶屏显示电路故障检修过程
    故障现象描述
    TCL-5288手机开机后键盘指示灯亮，能正常拨打、接听电话，但液晶显示屏只显示电量和网络信号强度条。
    故障分析指导
    TCL-5288手机是翻盖手机，液晶屏显示电路安装在前盖上，通过显示屏排线接口与主电路板上的液晶屏排线插座连接。来自手机主电路板中微处理器的信号通过排线插座，再经过排线送到液晶屏显示电路，如图10-5所示。

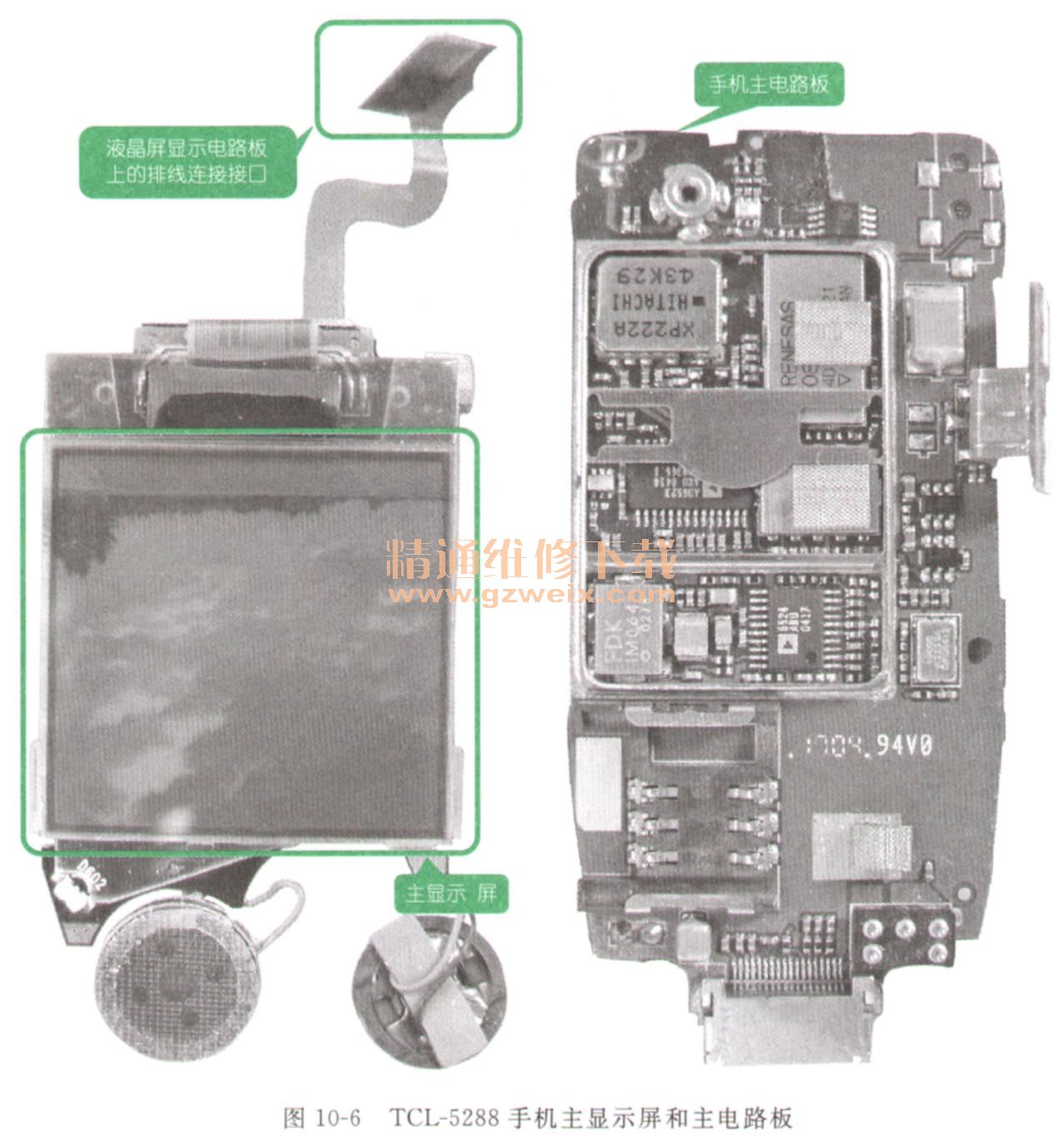

    图10-6所示为TCL-5288手机主显示屏电路和主电路板。

    故障检修指导
    TCL-5288手机能正常拨打、接听电话，说明射频信号处理电路基本正常，而液晶显示屏显示的字符图案不完整，怀疑故障发生在液晶屏显示电路及相关的部分。
    （1）拆机后，先检查液晶屏排线插座是否连接良好。

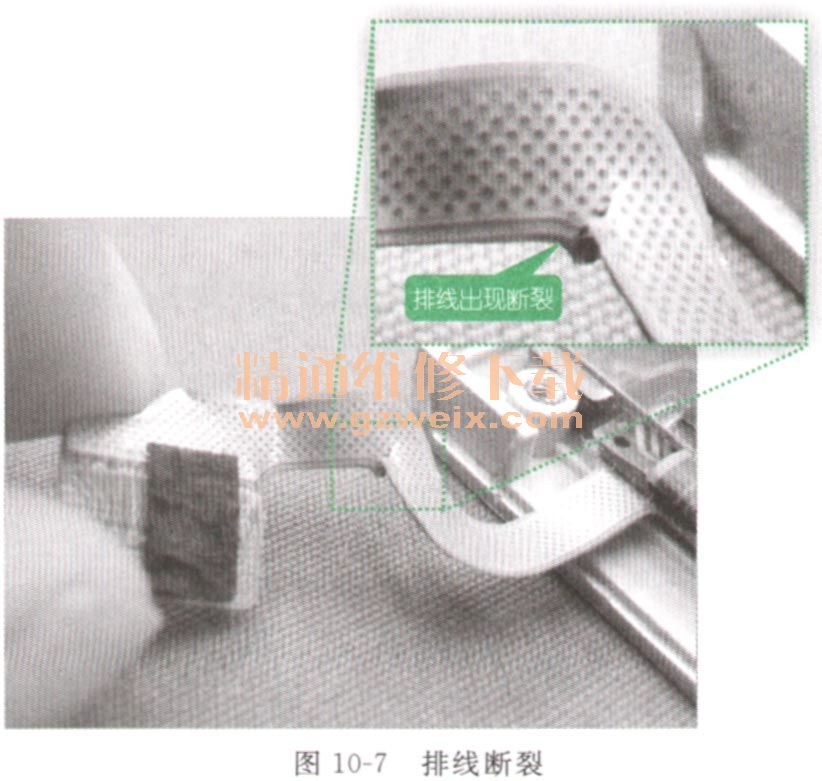

    （2）接下来将手机前盖与主电路板分离，分离后发现排线有断裂的现象，如图10-7所示。

    （3）手机排线出现断裂需要进行更换，用镊子夹持排线，电烙铁焊除排线引脚处的焊锡，如图10-8所示。

    损坏的排线拆解完成后，将同型号、性能完好的排线与液晶屏电路板上的引脚进行对位，用电烙铁焊接排线。焊接完成后，重新开机，故障排除。
    关键提示：
    焊接排线时，排线引脚与液晶屏电路板上的引脚要对齐，若焊接时引脚没有对好，手机会出现白屏、花屏的故障现象，这时还需要重新焊接。
