13.3.2诺基亚手机数码相机处理电路故障检修过程
故障现象描述
诺基亚6630手机能正常开机、拨打电话,但摄像、拍照功能失常用。
故障分析指导

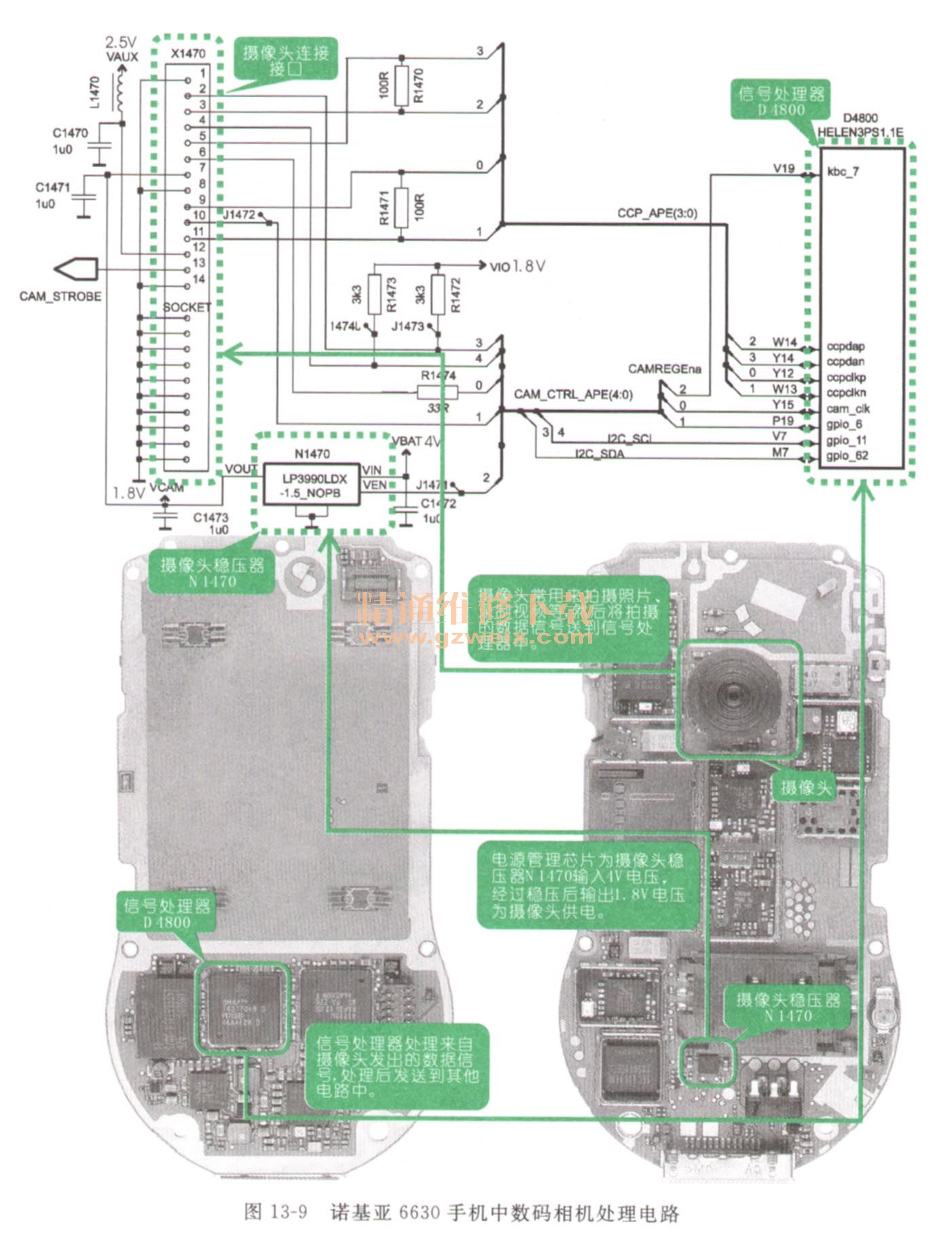

诺基亚6630手机拍摄功能不正常重点检查数码相机处理电路,该电路主要包括摄像头连接接口、信号处理器、摄像头稳压器及周围元器件等构成,如图13-9所示。
摄像头连接接口(X1470)直接与摄像头连接,拍摄照片、录像等数据信号通过该接口送到信号处理器(D4800)中,经过处理后送到其他电路。电源管理芯片为摄像头稳压器(N1470)提供4V电压,经过稳压后为摄像头提供1. 8V工作电压。
故障检修指导
摄像、拍摄功能不能使用,先从摄像头接口检查。
(1)拆机后,查看摄像头接口是否有松动的现象,元器件是否有脱焊、虚焊的情况。
(2)接着在通电状态下,用万用表检测供电电压是否正常。将万用表量程选择“10V”电压挡,黑表笔连接接地端,红表笔连接摄像头稳压器(N1470)的4V供电电压端,即电容C1472的一端,正常情况下测得电压为4V,检测方法如图13-10所示。
(3)测得N1470的4V供电电压正常,再用万用表输出端1. 8V电压是否正常。将黑表笔连接接地端,红表笔连接C1473的一端,正常情况下测得电压为1. 8V,检测方法如图13-11所示。
(4)此时万用表没有检测到N1470输出的1. 8V工作电压,怀疑可能是摄像头稳压器N1470损坏或引脚脱焊、虚焊。用电烙铁重新补焊后,开机后故障排除。
经过检测发现,引起诺基亚6630手机拍摄功能不正常的原因是摄像头稳压器N1470引脚脱焊,造成N1470输出电压不正常,进而导致摄像头无正常工作电压,不能工作。
