新手篇—图解手机维修入门与精通(下)
来源:本站整理  作者:佚名  2015-03-22 15:00:38


   第十四章 蓝牙及红外通信电路故障维修
    14.1找到蓝牙及红外通信电路
    随着科学技术的发展,手机的功能也越来越多,目前流行的手机基本上都设置有蓝牙或红外通信的功能,也有一些手机同时设置这两种功能。
    1.找到蓝牙电路
    蓝牙是一种短距离无线通信技术,一般距离在10m之内,能与设备之间进行无线信息交换。

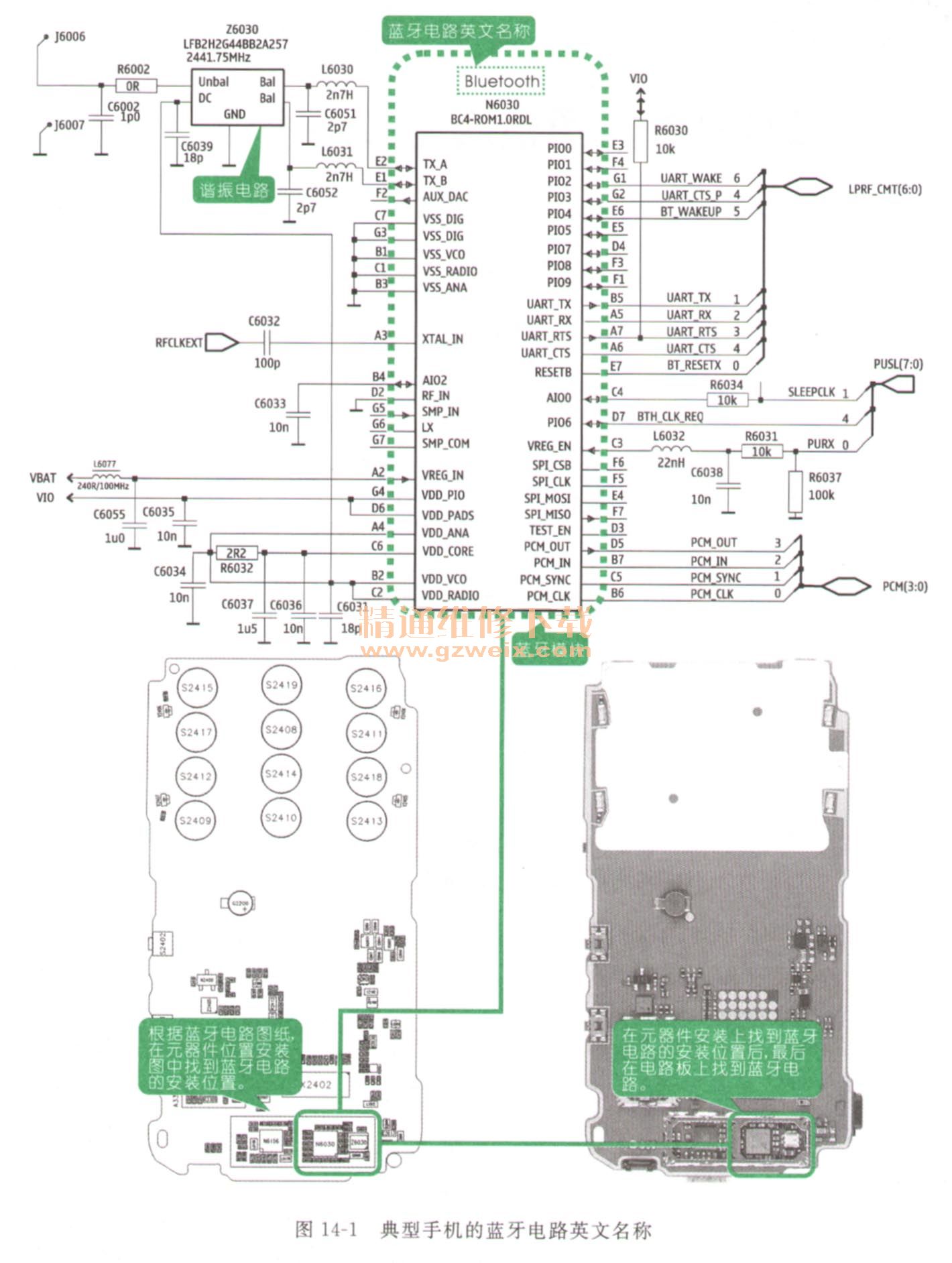

    由于手机用户使用蓝牙传输数据,数据需要经过蓝牙模块处理后,.最终通过天线直接发送到位于附近的其他手机上,互通信息的两手机都装有蓝牙电路,而蓝牙电路没有特殊的标志,因此维修人员直接查看手机电路板是很难确定蓝牙电路。这时需要维修人员能够找到手机的维修图纸,通常蓝牙电路的英文名称是“Bluetooth”,如图14-1所示。

    查找到蓝牙电路图后,根据图纸标识蓝牙模块芯片及周围元器件的名称符号,再借助手机元器件的位置安装图,确定电路图在电路板上的安装位置,如图14-1所示。
    2.找到红外通信电路
    红外通信也是一种短距离无线通信技术,此功能需要红外发射头直线传输,若用户使用红外通信传输数据时,遇到障碍物会造成数据传输中断或丢失。

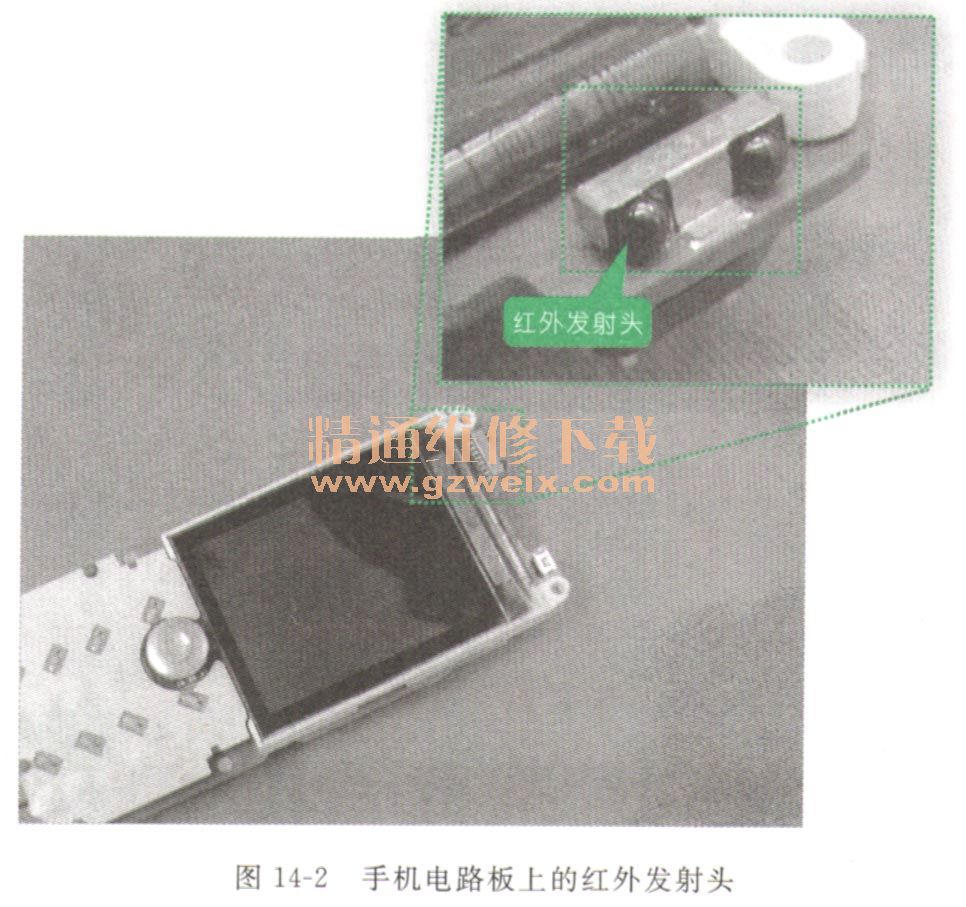

    红外通信电路主要由红外发射头及周围元器件构成,有经验的维修人员可以根据红外发射头在电路板上的安装位置,确定红外通信电路的位置,如图14-2所示为红外发射头实物外形。

    除了查找红外发射头外,还可以根据电路图纸、元器件位置安装图,确定电路在电路板上的安装位置。通常红外通信电路的英文名称是“IrDA”。

    14.2搞清蓝牙及红外通信电路的工作原理

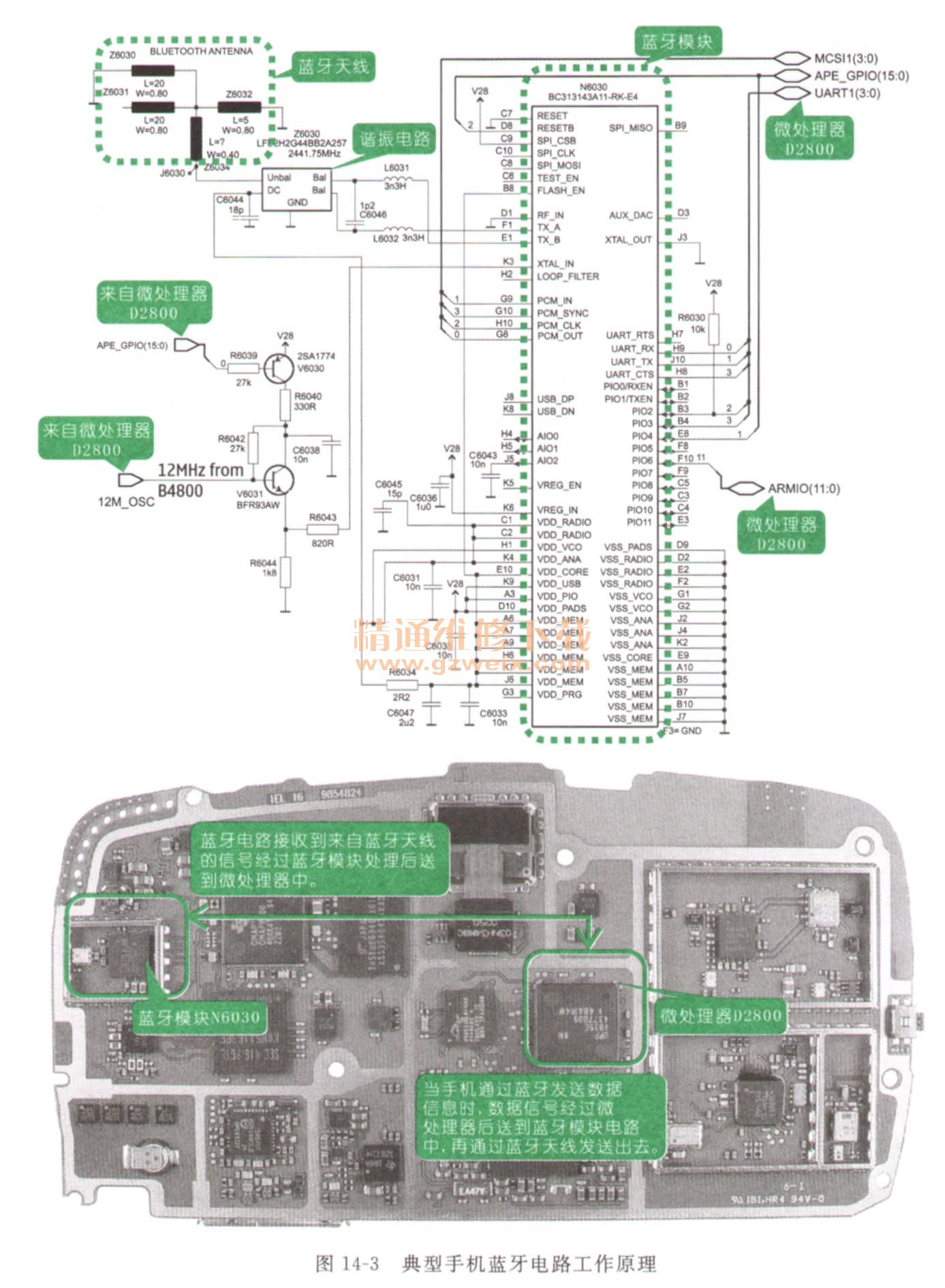

    蓝牙电路和红外通信电路的功能基本相同,主要是无线传输数据信息。蓝牙是利用无线电信号,红外通信是利用红外光传输信息,如图14-3所示为蓝牙电路,该电路主要由蓝牙模块及周围元器件构成。当蓝牙天线接收到信号后,送到蓝牙模块中,经过处理后送到微处理器电路当手机通过蓝牙发送数据信息时,手机系统启动蓝牙电路后,微处理器将信号送到蓝牙模块中,最终通过蓝牙天线送到对方用户的手机上。

    红外通信电路与蓝牙电路不同的是,它需要点对点的传输数据,但不需要通过天线,该电路的工作原理可参考图14-4所示。

    14.3了解蓝牙及红外通信电路故障检修过程
    14.3.1诺基亚手机蓝牙及红外通信电路故障检修过程
    故障现象描述
    诺基亚5300手机能正常开机,蓝牙功能正常,但红外通信功能不正常。
    故障分析指导

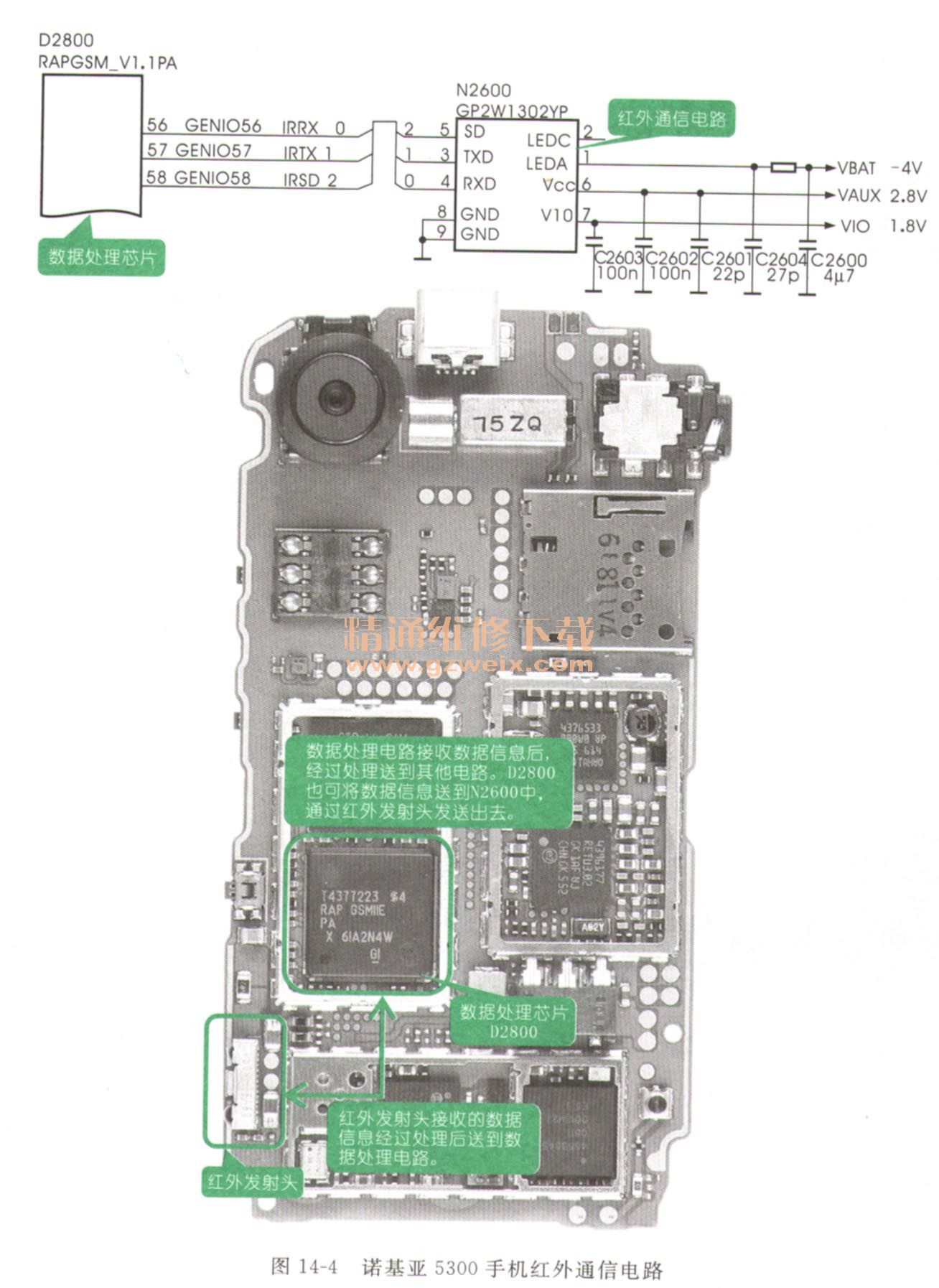

    如图14-4所示为诺基亚5300手机红外通信电路,该电路主要由红外通信芯片N2600构成。
当N2600接收数据信息时,数据处理芯片D2800的56脚发送数据信号送到N2600的④脚,然后再将接收到的数据信息再送到D2800中进行处理;当N2600发送数据信息时,N2600的③脚发送数据信息到D2800的57脚。其中电源管理芯片为N2600的①脚、⑥脚、⑦脚分别提供-4V、2.8V、1.8V电压。
    故障检修指导
    诺基亚5300手机红外通信电路不正常,则重点检查该电路的红外发射头及周围元器件。

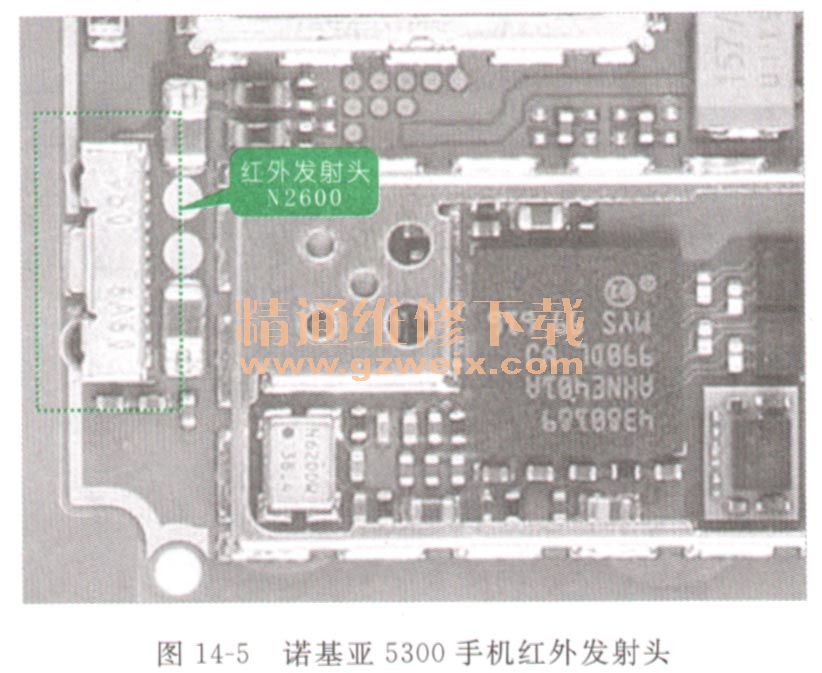

    (1)拆机后,先查看红外发射头引脚有无脱焊、虚焊的现象,经过检查没有发现这些故障。如图14-5所示为诺基亚5300手机红外发射头。

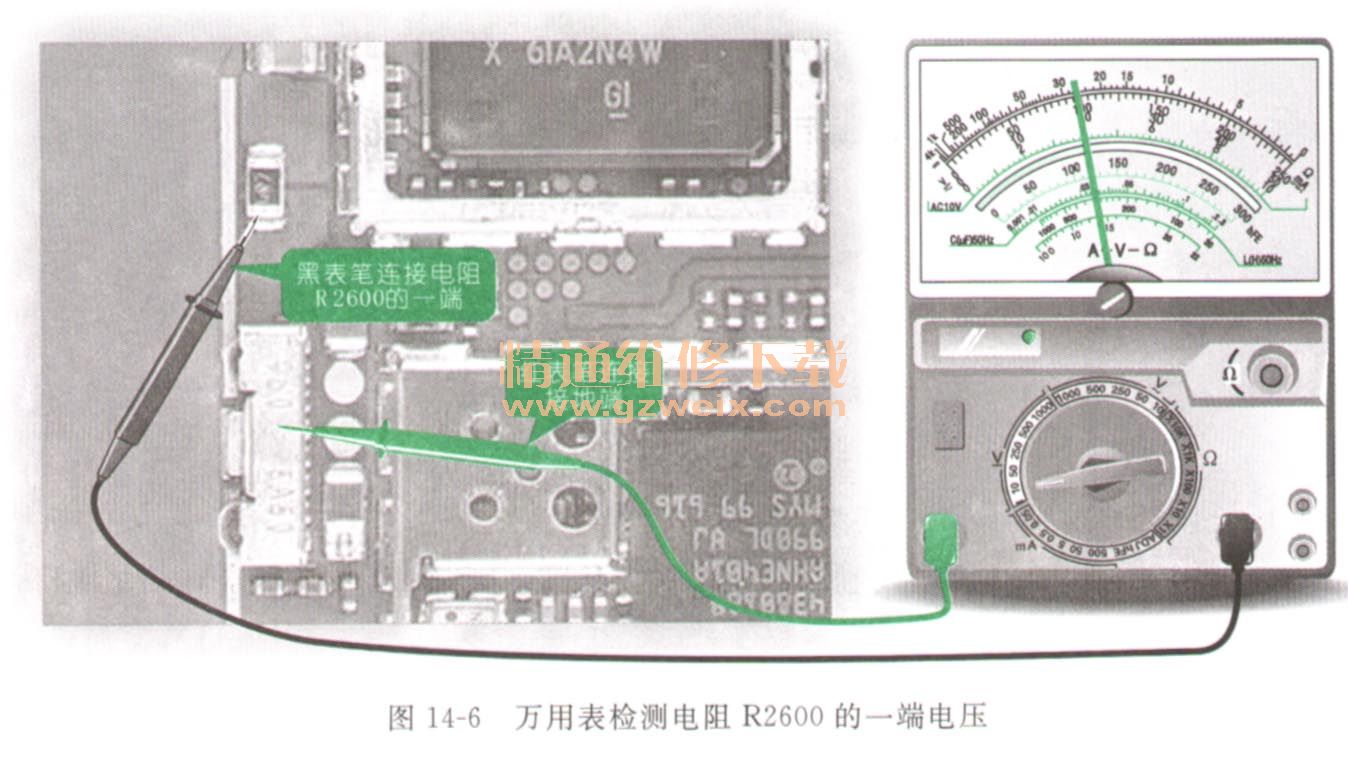

    (2)接下来,再用万用表分别检测N2600的①脚、⑥脚、⑦脚供电电压,经过检测发现⑥脚、⑦脚供电电压正常。检测①脚电压时,检测电阻R2600的一端电压正常(-4V),检测方法如图14-6所示。经过检测发现①脚无-4V电压。

    关键提示:
    万用表检测N2600的①脚电压时,由于①脚正常时的供电电压为-4V,因此需要将红表笔连接接地端,黑表笔连接①脚。
    (3)再用万用表检测R2600的另一端,测得电压为-4V正常。
    (4)经过检测可以判断导致手机红外发射不能正常使用的原因出现在电阻R2600,用电烙铁重新补焊,开机后,故障排除。
